Чем отличается фрезерная обработка от токарной

Токарная и фрезерная обработка — два базовых способа механической обработки металла, и их регулярно путают, особенно если речь не идёт о работе на производстве, а нужно просто понять, что заказывать под свою деталь. Оба метода снимают лишний металл резанием, оба применяются почти на любом производстве, и оба нередко используются на одной и той же детали. Но принцип работы у них разный, и от этого зависит, какая геометрия детали вообще возможна тем или иным способом. Разберёмся, чем отличается фрезерная обработка от токарной и как выбрать нужный метод под свою задачу. Если сформулировать вопрос иначе — токарная и фрезерная обработка в чём разница, — ответ всегда сводится к одному и тому же: к тому, что именно вращается в процессе обработки.

Что общего у двух методов

И токарная, и фрезерная обработка — это субтрактивные методы: деталь получают не добавлением материала, а последовательным снятием лишнего слоя металла режущим инструментом. Оба процесса выполняются на станках с твердосплавным или быстрорежущим инструментом, оба поддаются автоматизации на станках с ЧПУ, и на серийном производстве обе операции нередко идут в одном техпроцессе — например, вал сначала обтачивают, а потом фрезеруют на нём шпоночный паз.

Главное отличие: что вращается — деталь или инструмент

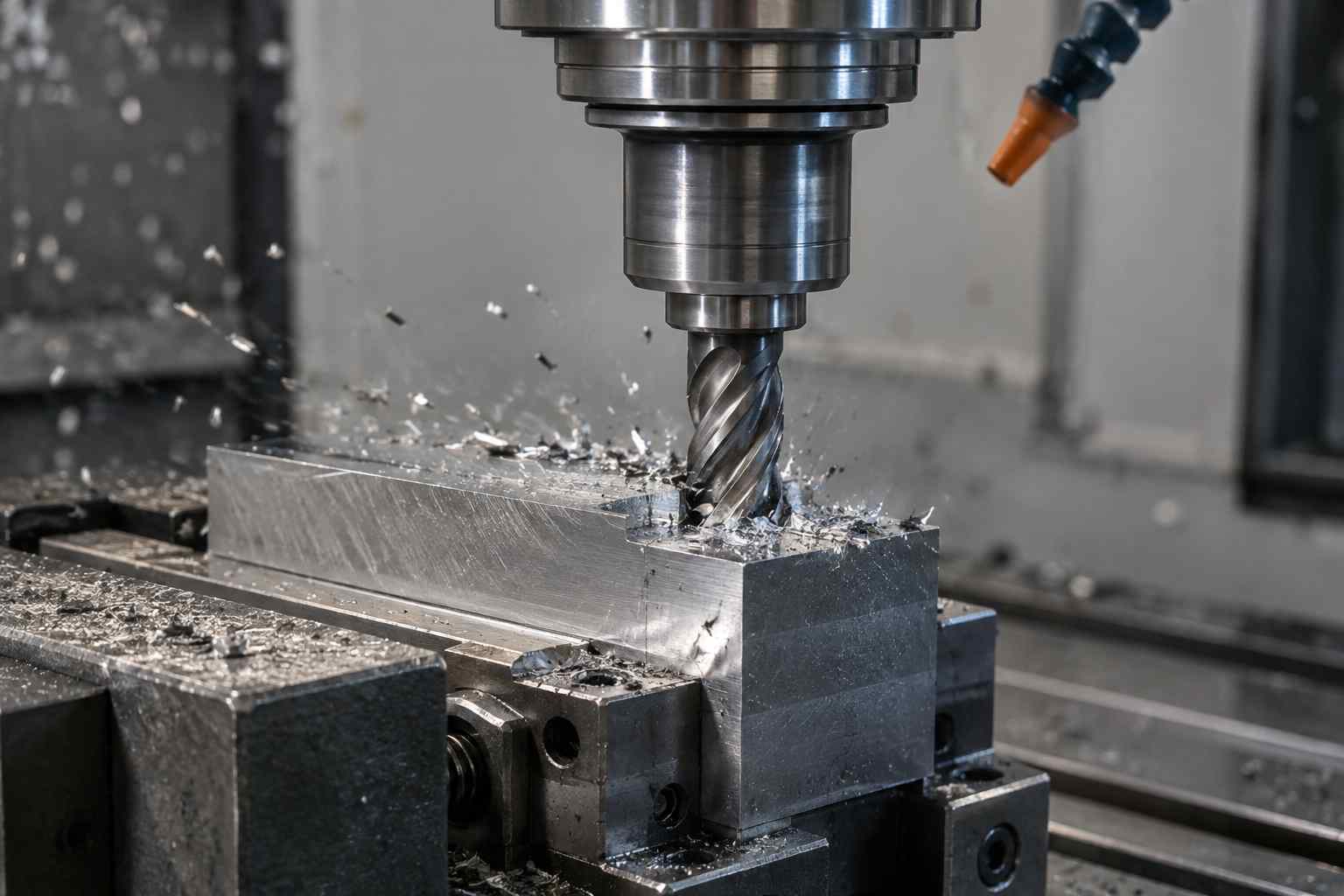

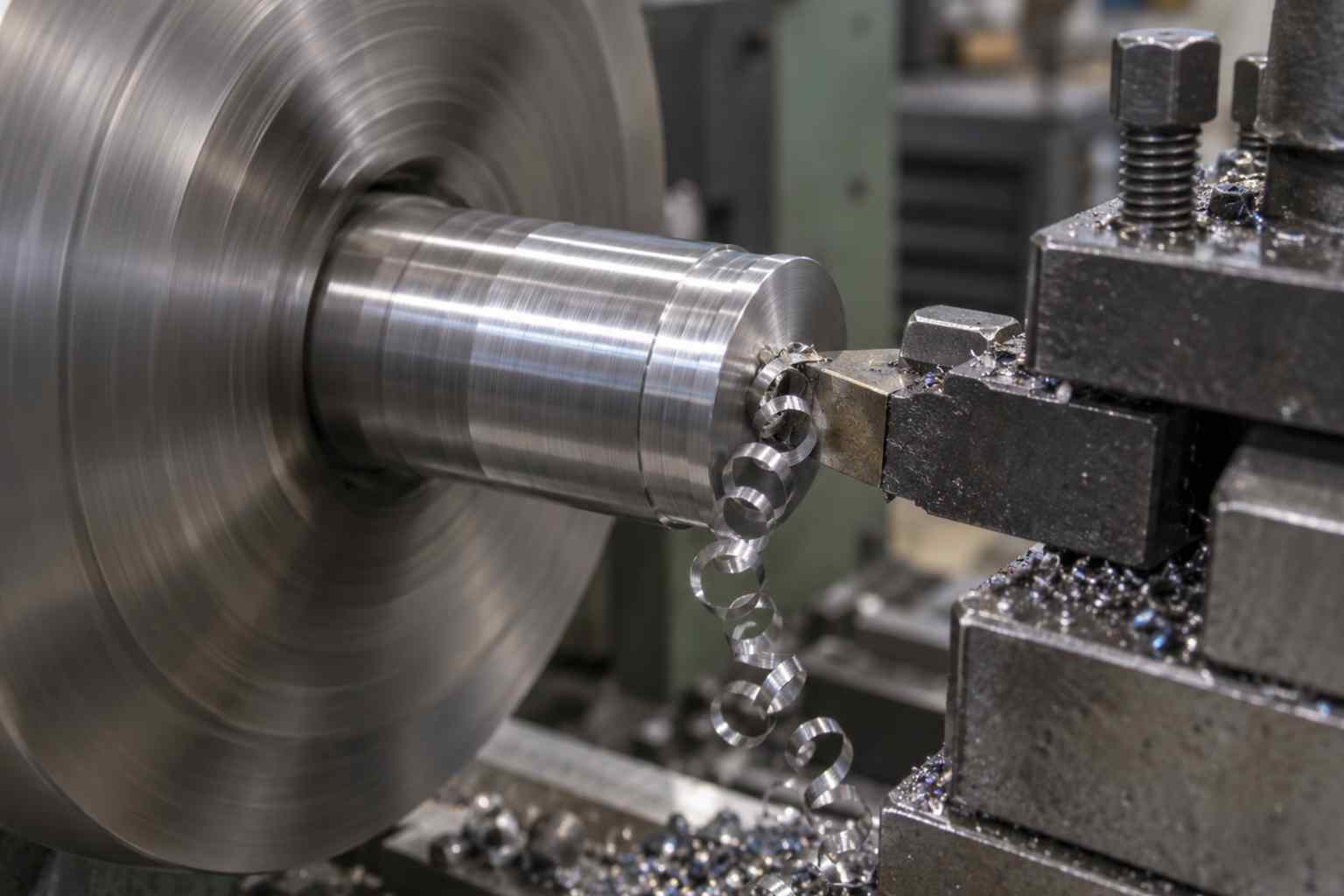

Здесь и кроется принципиальная разница, из которой вытекает всё остальное. На токарном станке заготовка закреплена в патроне или в центрах и вращается вокруг своей оси, а резец неподвижен: он лишь перемещается вдоль или поперёк заготовки, снимая слой металла за счёт подачи. На фрезерном станке — наоборот. Заготовка жёстко закреплена на столе станка и не вращается вообще, а вращается сам режущий инструмент — фреза, которая при этом ещё и перемещается в разных направлениях относительно неподвижной детали.

Проще говоря: у токарного станка крутится деталь, у фрезерного — инструмент. Некоторые ищут этот же вопрос как «фрезерование и токарная обработка разница» — суть не меняется, разница именно в этом. Это не тонкость терминологии, а причина, по которой одним методом можно сделать вал, а другим — корпус со сложными пазами, но не наоборот.

Сравнение по ключевым параметрам

Параметр	Токарная обработка	Фрезерная обработка
Что вращается	Заготовка	Режущий инструмент (фреза)
Что неподвижно	Резец (кроме подачи)	Заготовка
Подходящая геометрия	Тела вращения: цилиндр, конус	Любая форма: плоскости, пазы, профили
Типовые детали	Валы, втулки, диски, шкивы	Корпуса, плиты, зубчатые колёса
Режущий инструмент	Резец с одной главной кромкой	Фреза с несколькими режущими кромками
Характер резания	Непрерывный	Прерывистый
Отверстия не по центру оси	Практически невозможны	Стандартная операция

Разница в геометрии детали

Токарная обработка годится только для тел вращения — деталей, у которых есть ось симметрии и круглое (или коническое) поперечное сечение. Отсюда и типичный набор изделий: валы, втулки, кольца, диски, шкивы, муфты, гайки, болты. Всё, что можно представить как цилиндр или конус с проточками, — это территория токарного станка.

Фрезерная обработка не привязана к оси вращения вообще, поэтому подходит для деталей произвольной формы: плоских плит, корпусов со сложным профилем, пазов и канавок, зубчатых колёс, отверстий, расположенных не по центру заготовки. Если у детали несимметричная форма или несколько отверстий в разных местах — сделать это на токарном станке попросту нельзя, здесь нужна фреза.

Разница в режущем инструменте

У токарного резца одна главная режущая кромка, и резание идёт непрерывно: пока станок работает, кромка постоянно находится в контакте с металлом. Геометрия этой кромки (передний и задний углы, угол в плане) напрямую влияет на чистоту поверхности. У фрезы кромок несколько: они расположены по окружности или на торце инструмента, и в контакт с заготовкой каждая из них входит только на части оборота. Резание получается прерывистым: кромка врезается в металл, выходит, следующая кромка входит снова. Из-за этого фрезерование сильнее нагружает инструмент на удар, зато позволяет снимать металл быстрее за счёт одновременной работы нескольких кромок и гибко менять траекторию движения.

Как выбрать метод под свою деталь

Если смотреть на чертёж, есть несколько простых сигналов, по которым можно определить нужный метод ещё до разговора с технологом:

• Деталь имеет ось симметрии, а сечение по всей длине круглое или коническое — нужна токарная обработка, и, скорее всего, она обойдётся быстрее и дешевле, чем попытка получить ту же форму фрезой.
• На детали есть плоскости под разными углами, пазы, канавки или зубья — без фрезерной обработки не обойтись.
• Отверстия расположены не по центру заготовки или под углом к оси — это тоже задача для фрезерного станка, а не токарного.
• Деталь сочетает цилиндрическую форму с плоскими элементами (шпоночный паз, лыска, боковое резьбовое отверстие) — понадобятся оба метода на разных этапах.

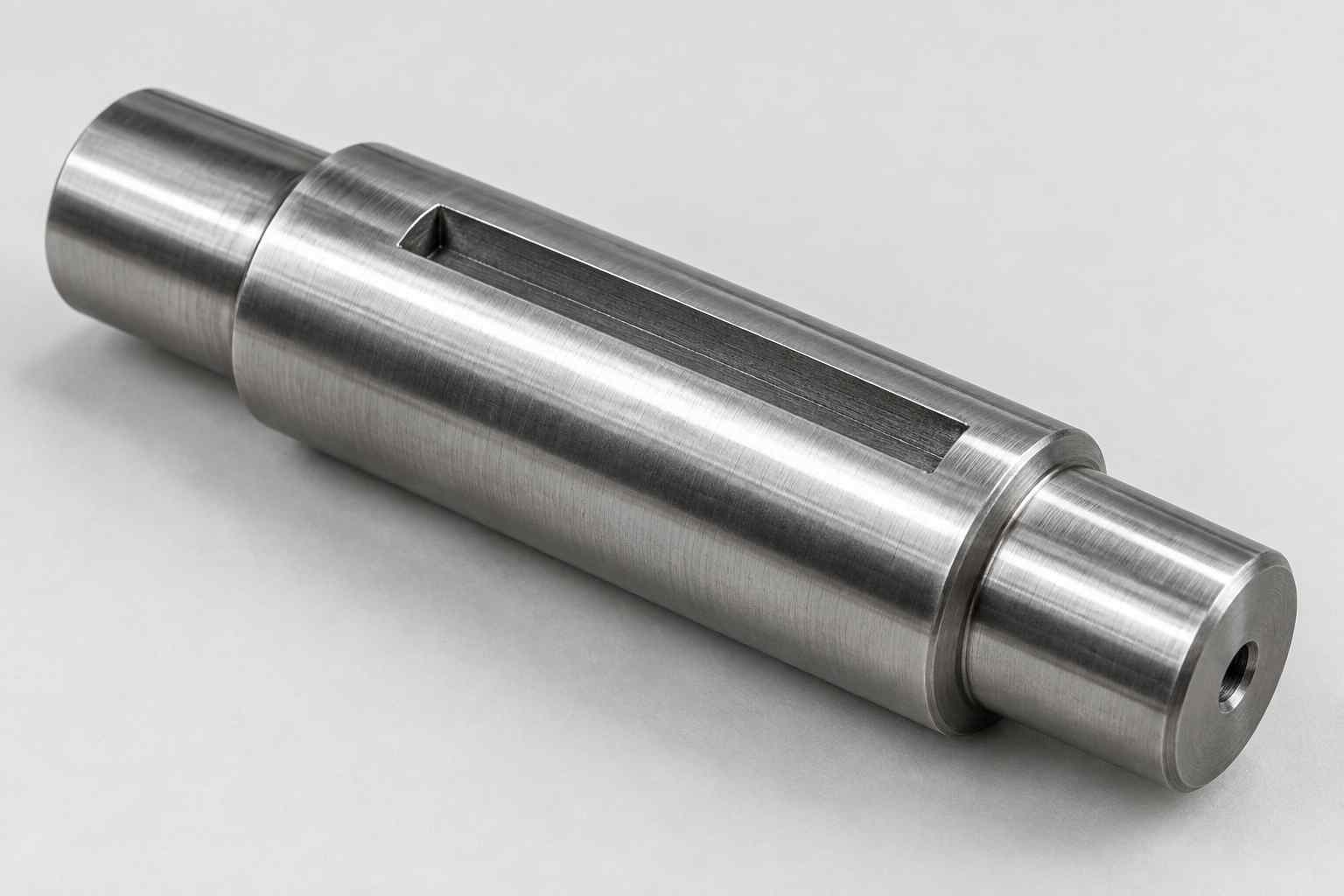

На практике многие детали как раз попадают в последнюю категорию. Типичный случай — вал со шпоночным пазом или лыской: сначала его обтачивают на токарном станке, получая цилиндрическую форму и нужный диаметр, а затем фрезеруют паз, который на токарном станке в принципе не сделать.

Заказчики редко приходят с готовым запросом «мне нужна токарная обработка» или «мне нужна фрезерная» — чаще они приходят с чертежом детали. Поэтому в компании «Аванпром» деталь стараются сразу разложить на операции на этапе расчёта заказа, а не когда заготовка уже стоит в патроне — это касается всего техпроцесса целиком, а не одной отдельной операции.

Когда нужны оба метода сразу: токарно-фрезерная обработка

Современные токарно-фрезерные центры с ЧПУ совмещают оба принципа в одной машине: деталь может вращаться, как на токарном станке, а дополнительный приводной инструмент — фрезеровать пазы, сверлить боковые отверстия или нарезать резьбу, не снимая заготовку со станка. Такой подход снимает часть задач, которые иначе решались бы отдельным сверлением на другом станке. Это исключает погрешность, которая неизбежно накапливается при переустановке детали между разными станками, и сокращает время изготовления сложных деталей вроде валов с фрезерованными элементами или ступенчатых осей с боковыми отверстиями. Если у вашей детали есть элементы обоих типов, разумно уточнить у подрядчика именно токарно-фрезерную обработку — часто это быстрее и точнее, чем заказывать две отдельные операции.

Заключение

Если свести всё сказанное к одной мысли, отличие фрезеровки от токарной обработки — это разница в том, что вращается: деталь или инструмент. Токарная работает с телами вращения за счёт вращающейся заготовки, фрезерная — с произвольной геометрией за счёт вращающегося инструмента. На практике оба метода часто идут в одном техпроцессе, потому что у большинства деталей есть и цилиндрические поверхности, и элементы, которые можно получить только фрезеровкой. Нужна обточка вала, нарезка резьбы, фрезеровка паза или плоскости? Можно ознакомиться с нашими услугами токарной и фрезерной обработки или сразу прислать чертёж — подскажем, какой метод подойдёт под вашу деталь.
