Фрезерная обработка металла
- Точность — до ±0.01 мм
- Обработка до 200 см²/мин
- До 5 осей одновременно (на ЧПУ станках)
- Чистота поверхности — до Ra 0.8 мкм
- Подходит для 30+ видов металлов и сплавов
Выполняем фрезерную обработку металла на заказ в СПб и Ленинградской области — от единичных деталей до серий. Фрезеровка металла по чертежам заказчика на обрабатывающих центрах Mazak с ЧПУ: сталь, нержавейка, алюминий, титан, латунь, чугун. Точность до ±0,01 мм, шероховатость до Ra 0,8 мкм, детали размером до 1740 × 760 × 660 мм и массой до 1200 кг. Стоимость — от 3 800 руб./нормо-час. Производство находится в Тосненском районе Ленинградской области.
Фрезерная обработка металла – это метод механической обработки, при котором вращающийся режущий инструмент (фреза) снимает слой материала, формируя требуемую деталь. Этот процесс применяется для изготовления сложных геометрических форм, создания пазов, канавок, зубчатых соединений и других элементов конструкций.
Детали, которые мы изготавливаем фрезерованием, условно делятся на четыре группы:
- Плоские и профильные детали
- Плиты, панели и основания;
- Опорные плиты и монтажные элементы;
- Фасонные профили и накладки.
- Корпусные и коробчатые детали:
- Корпуса редукторов, двигателей и насосов;
- Фрезеровка рам: опорные и сварные рамы, станочные основания;
- Трубные и соединительные элементы.
- Цилиндрические и вращающиеся детали:

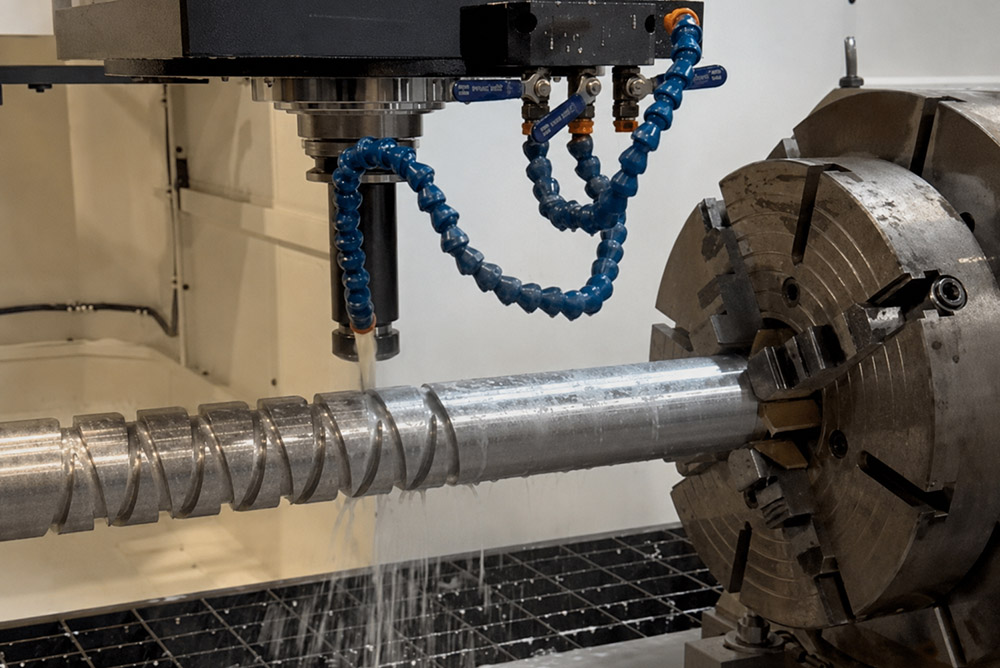

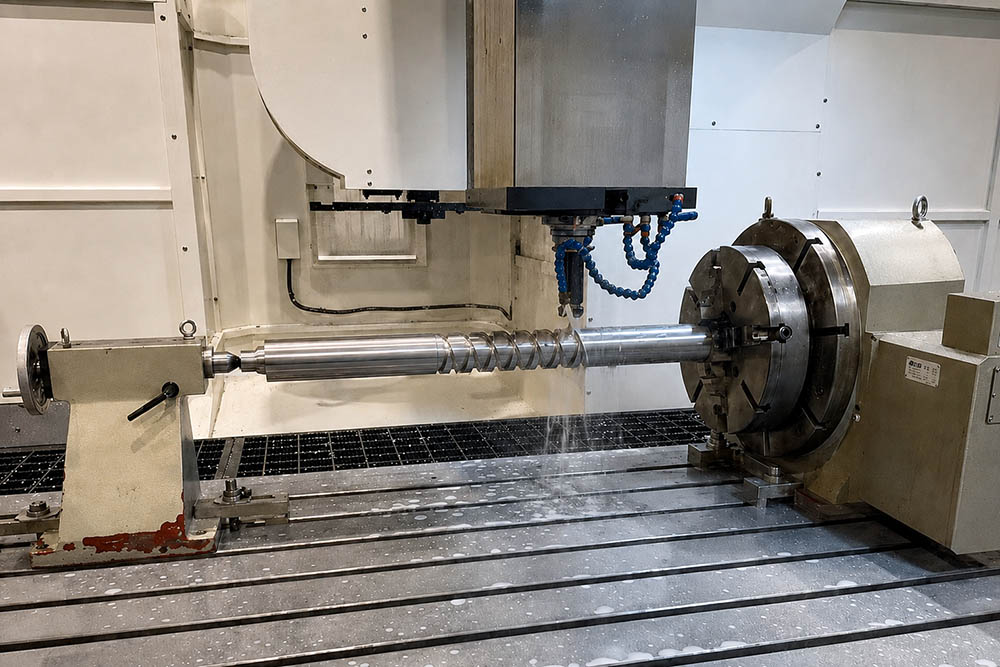

- Валы, шпиндели и оси;
- Фланцы и кольца;
- Подшипниковые корпуса и втулки.
- Специальные элементы сложной формы:
- Прецизионные механизмы и компоненты;
- Пазовые и зубчатые колёса;
- Формы и пресс-матрицы.
-
Подготовка чертежей и технической документацииОпределение параметров обработки и выбор фрез.
-
Закрепление заготовкиФиксация детали на станке с помощью тисков, магнитных плит или других приспособлений.
-
Выбор режимов резанияНастройка скорости вращения, подачи и глубины резания в зависимости от материала заготовки.
-
ФрезерованиеПроцесс снятия слоя металла с изделий.
-
Контроль качестваИзмерение размеров и шероховатости обработанной поверхности.
-
Финишная обработкаПри необходимости выполнение шлифовки или полировки.
- торцовое фрезерование с высокой точностью геометрии;
- нарезание резьбовых соединений;
- расточные операции;
- зенкерование;
- развертывание.
- изготовление деталей с любой стороны;
- обработку наклонных поверхностей и труднодоступных зон без переустановок.
- фрезерные операции;
- сверление;
- зенкерование;
- развертывание;
- нарезание резьбы.
Фрезеровка металлов: особенности разных материалов
Алюминий и дюралюминий
Работа с алюминием и его сплавами требует большой скорости резания и использования смазочно-охлаждающих жидкостей (СОЖ) для предотвращения налипания материала на инструмент. Для обработки используют твердосплавный или алмазный инструмент с острыми режущими кромками.
Сталь
Фрезерование стали проводится на средних и низких скоростях с использованием режущего инструмента, изготовленного из быстрорежущей стали или твердосплавных материалов. Важно правильно подобрать режим резания, чтобы избежать перегрева и быстрого износа фрез.
Нержавейка
Нержавеющая сталь обладает высокой прочностью и вязкостью, что требует применения специальных инструментов с покрытием TiAlN или TiCN. Необходимо использование СОЖ и контроля подачи для предотвращения перегрева и заусенцев.
Латунь
Этот металл является мягким материалом, который хорошо поддаётся фрезеровке. Для её обработки используются твердосплавные или быстрорежущие инструменты с минимальной подачей для предотвращения образования заусенцев.
Наше предприятие работает с широким спектром материалов. Стальной прокат и нержавеющая сталь обладают высокой прочностью и вязкостью. Алюминиевый сплав и латунь являются мягкими материалами, которые хорошо поддаются фрезерованию. Также выполняем обработку композита и черных металлов.
Подробнее — на страницах фрезеровка алюминия, фрезерная обработка титана, латуни и чугуна
Виды фрезерных работ
Выполняем все основные виды фрезерования: фрезерную обработку поверхностей (плоскостей, торцов, уступов), фрезерование уступов и пазов, контурную и 3D-обработку сложных профилей. Вертикально-фрезерные работы ведём на обрабатывающем центре Mazak VTC-300 II C, горизонтальное фрезерование — на Mazak HCN-5000, пятиосевую обработку — на Mazak VARIAXIS 500-5X II.
Способы фрезеровки металла можно разделить по нескольким направлениям.
| По виду обрабатываемых элементов | По направлению (движение заготовки относительно вращения инструмента) | По траектории движения инструмента |
|---|---|---|
| Плоскостная фрезеровка (речь идёт о горизонтальных, вертикальных и наклонных плоскостях). | Попутное фрезерование — направление подачи совпадает с направлением вращения фрезы в точке контакта. Этот метод снижает вибрации, уменьшает износ инструмента и повышает качество поверхности. Однако он требует жёсткого крепления и точного контроля подачи. | Периферийные фрезерные работы — резание происходит по внешнему контуру. |
| Контурное (сложные криволинейные контуры). | Встречное — направление подачи противоположно направлению вращения фрезы. Это гарантирует большую стабильность при обработке твёрдых материалов, но вызывает повышенное давление на инструмент, что может приводить к его быстрому износу. | Фрезеровка торцом — обработка выполняется торцевыми зубьями фрезы, что обеспечивает большую точность и чистоту поверхности. |
| Фрезеровка пазов и канавок — создание прямолинейных и фигурных пазов. | — | Криволинейное фрезерование — применяется для обработки сложных профилей и форм. |
| Обработку отверстий различных диаметров. | — | — |
Этапы фрезерной обработки
Фрезерные работы по металлу на заказ позволяют получить как стандартные, так и уникальные высокоточные детали, демонстрируя надёжность их эксплуатации в машиностроении, авиации, строительстве и других отраслях.
Как мы работаем
Компания «Аванпром» осуществляет качественные услуги фрезерной обработки, гарантируя надежную и своевременную доставку в любой регион страны. Офис компании находится в Санкт-Петербурге, производство — в Тосненском районе Ленинградской области. Готовые детали доставляем по СПб и области своим транспортом, в другие регионы России отправляем транспортной компанией. Возможен самовывоз из цеха.
Оборудование
Фрезерную обработку выполняем на обрабатывающих центрах Mazak с ЧПУ: вертикальном VTC-300 II C для длинных и плоских заготовок до 1740 мм, горизонтальном HCN-5000 для серийных корпусных деталей, пятиосевом VARIAXIS 500-5X II для сложных поверхностей без переустановок. Детали, где нужны и точение, и фрезерование, обрабатываем на многофункциональных INTEGREX за одну установку — подробнее на странице токарно-фрезерные работы.
Выбор оборудования зависит от сложности, габаритов детали и требуемого уровня точности.
Станки с числовым программным управлением для фрезерных работ по металлу
В таблице представлены основные характеристики и назначение каждой модели, что поможет быстро сориентироваться в функционале оборудования и подобрать подходящий вариант под конкретные задачи производства.
Современное оборудование позволяет выполнять высокоточные операции, включая лазерную обработку контуров для подготовки заготовок к фрезерованию.
| Наименование, назначение и тип станка | Характеристики |
|---|---|
| 1. Mazak HCN-5000
Mazak HCN-5000 — высокопроизводительный горизонтальный обрабатывающий центр. Разработан для быстрого и точного изготовления нескольких деталей одновременно. Имеет вместительную рабочую зону и продуманную конструкцию. Идеален при серийном и массовом изготовлении деталей высокой точности. Существенно сокращает длительность цикла и увеличивает производительность. Выполняет ряд операций, в частности: Современные резцы демонстрируют стабильное качество удаления стружки и получение чистой поверхности. |
Перемещения по осям: X — 730 мм; Y — 730 мм; Z — 800 мм Скорость шпинделя: до 12 000 об/мин Мощность шпинделя: 18,5 кВт (25 л.с.) при 40% ED; 15 кВт (20 л.с.) при постоянной нагрузке Крутящий момент: 82 Н·м при 40% ED; 60 Н·м при постоянной нагрузке Максимальные размеры обрабатываемой детали: диаметр — до 800 мм, высота — до 1000 мм, масса — до 400 кг (включая паллету) |
2. Mazak VARIAXIS 500-5X II Высокоточный пятиосевой обрабатывающий центр для комплексной фрезерной обработки сложных геометрий. Подходит для выполнения полного спектра операций: повышает точность работ и снижает затраты на переналадку. Идеально подходит для авиационных обтекателей, крыльчаток, пресс-форм, медицинских имплантов и изделий с высокими требованиями к качеству поверхности. Синхронная работа 5 управляемых осей реализует: Ключевые возможности: 5-осевая обработка сложных поверхностей, сверление/фрезерование под углом, чистовые и высокоточные работы, 3D-контурное изготовление плавных форм. |
Число осей: 5 (X, Y, Z, A, C) Перемещения: X — 510 мм; Y — 510 мм; Z — 460 мм; A: −120°…+30°; C: ±360° Шпиндель: конус BT40; мощность 22 кВт; скорость до 12 000 об/мин Макс. крутящий момент: 252 Н·м Параметры детали: диаметр до 500 мм, высота до 350 мм (в зависимости от оснастки), масса до 200 кг |
3. Mazak VTC-300 II C Вертикально-фрезерный обрабатывающий центр с ЧПУ — универсальное решение для черновых и чистовых операций. Подвижной стол позволяет параллельную подготовку нескольких установок и даёт эффект при производстве длинных и плоских заготовок. |
Перемещения: X — 1740 мм; Y — 760 мм; Z — 660 мм Шпиндель: конус CAT 40; скорость до 12 000 об/мин; мощность 18,5 кВт Макс. габариты детали (по координатам X, Y, Z): 1740 × 760 × 660 мм Допустимая масса: до 1200 кг |
4. Mazak INTEGREX i-150 Многофункциональный станок: токарные, фрезерные и сверлильные операции. Эффективен для мелких и средних деталей сложной геометрии. Подходит для высокоточного производства мелких и сложных компонентов в авиа-, мед-, приборостроении, прецизионной механике и автопроме. |
Перемещения: X — 370 мм; Y — 200 мм; Z — 435 мм; W — 300 мм Шпиндель: конус 6"; скорость до 5000 об/мин; мощность 11 кВт (40% ED) Макс. диаметр — до 250 мм Предельная длина — до 500 мм Допустимая масса — 20–30 кг (по комплектации) |
5. Mazak INTEGREX i-500 Подходит для непрерывной работы и изготовления крупных корпусных компонентов с минимальным браком. Выполняет токарные и фрезерные операции. |
Перемещения: X — 845 мм; Y — 430 мм; Z — 1596/2660/3126 мм (в зависимости от длины станины); B: −30°…+210° Шпиндель: конус 10" (опционально 12", 15", 18"); скорость до 4000 об/мин; мощность 30 кВт (40% ED) Максимальный диаметр: до 670 мм Максимальная длина: до 1580 мм (по конфигурации оборудования) Предельный вес обрабатываемой детали: до 500 кг (при центровке) |

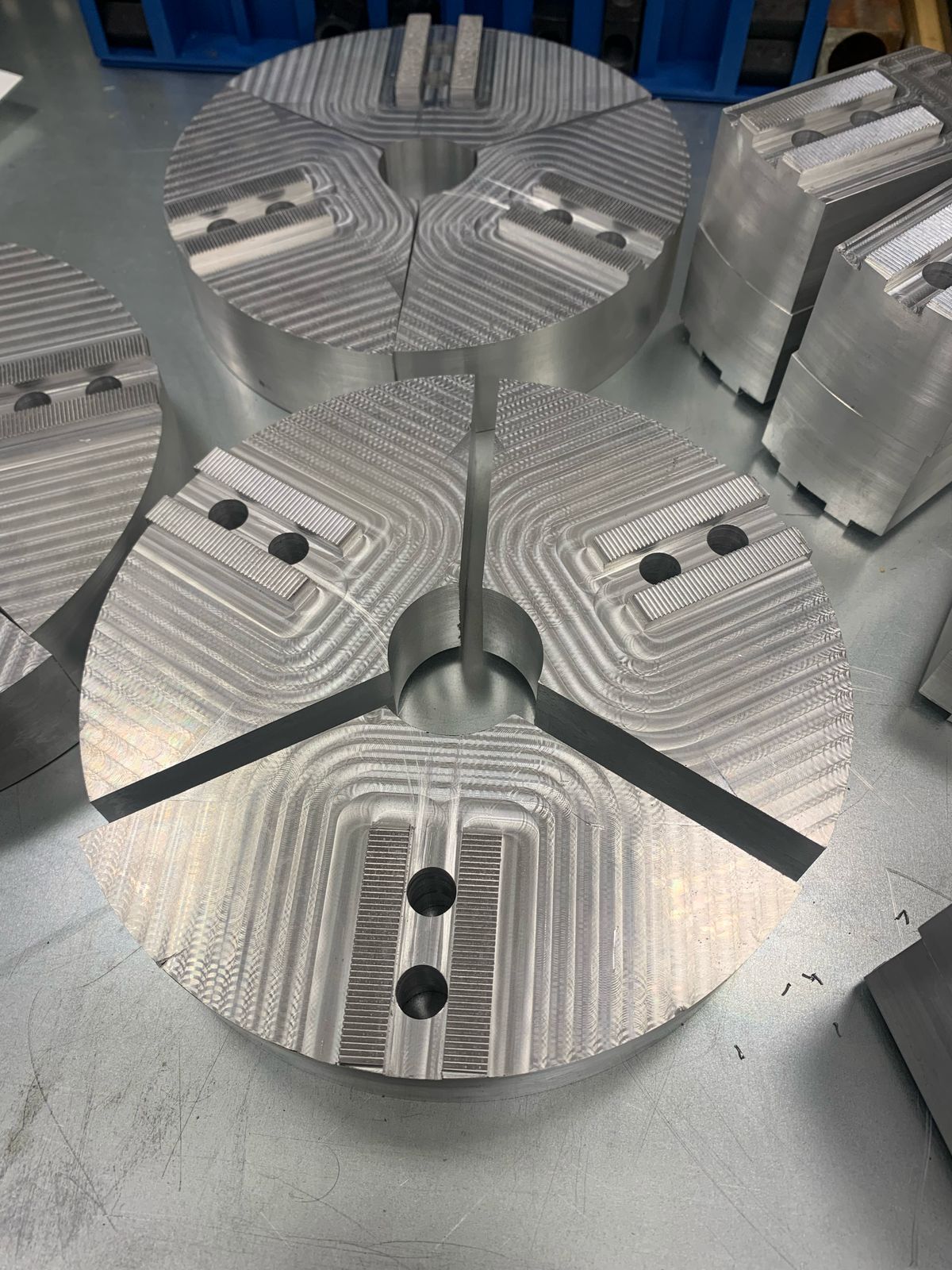

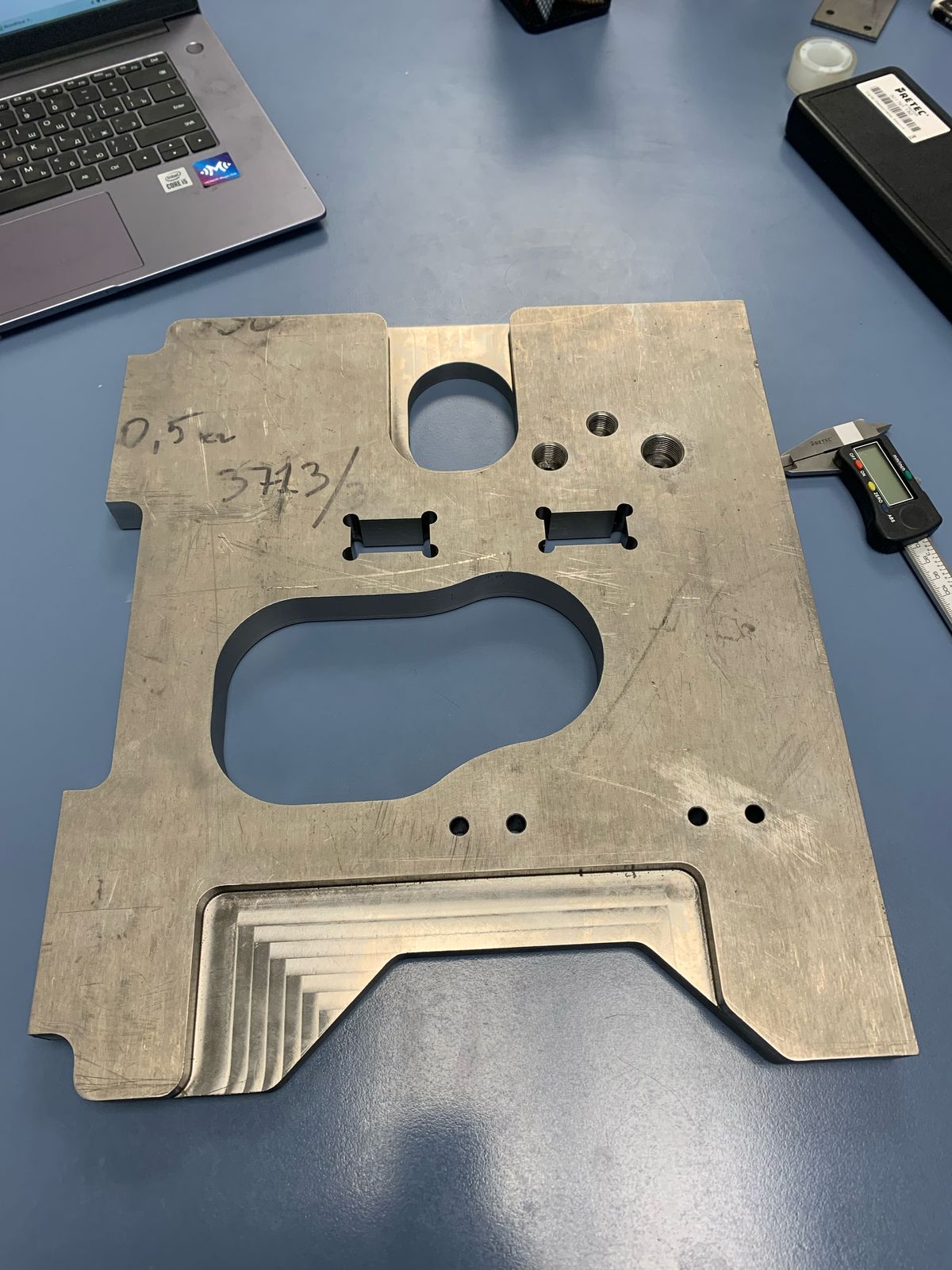

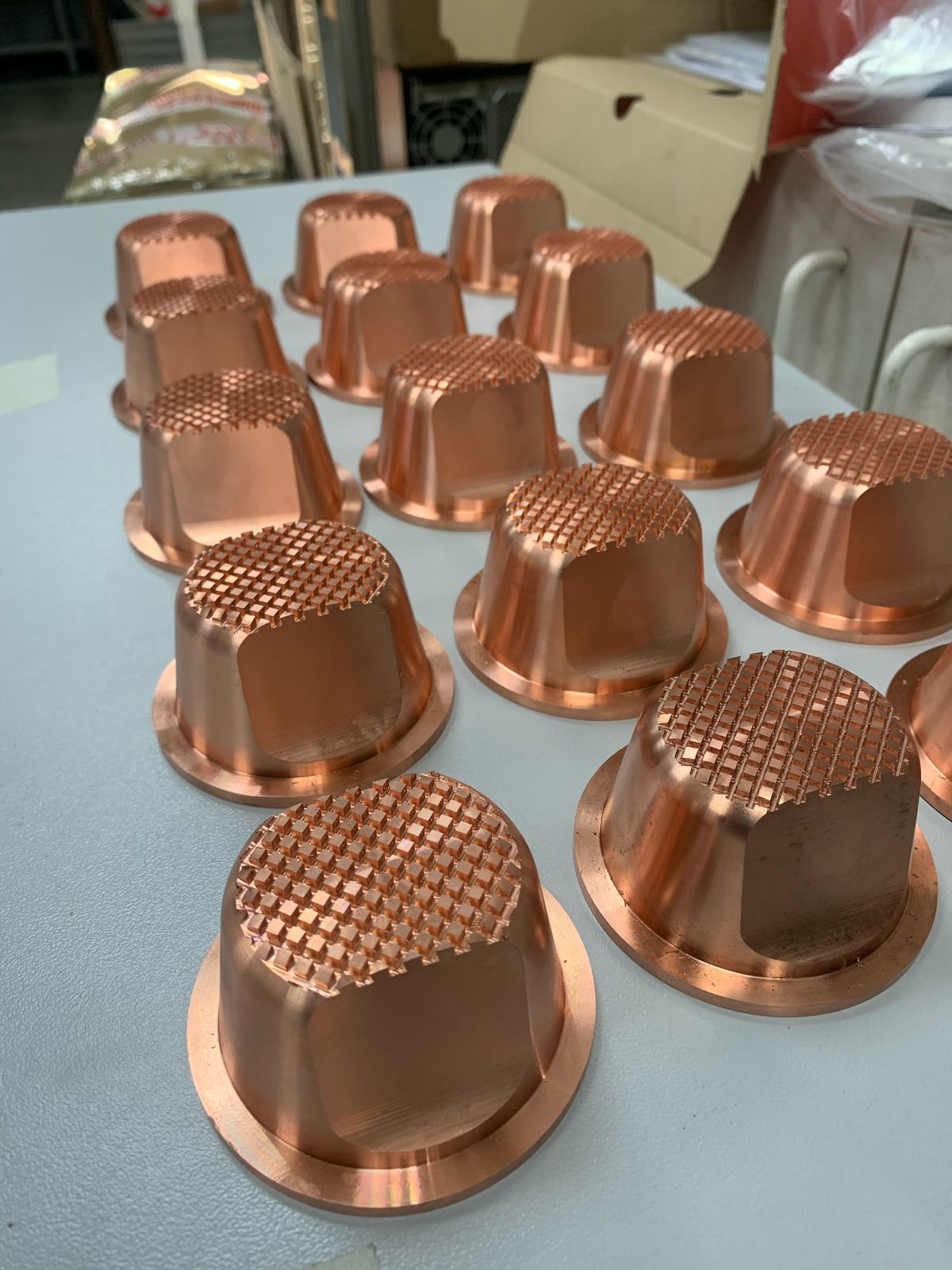

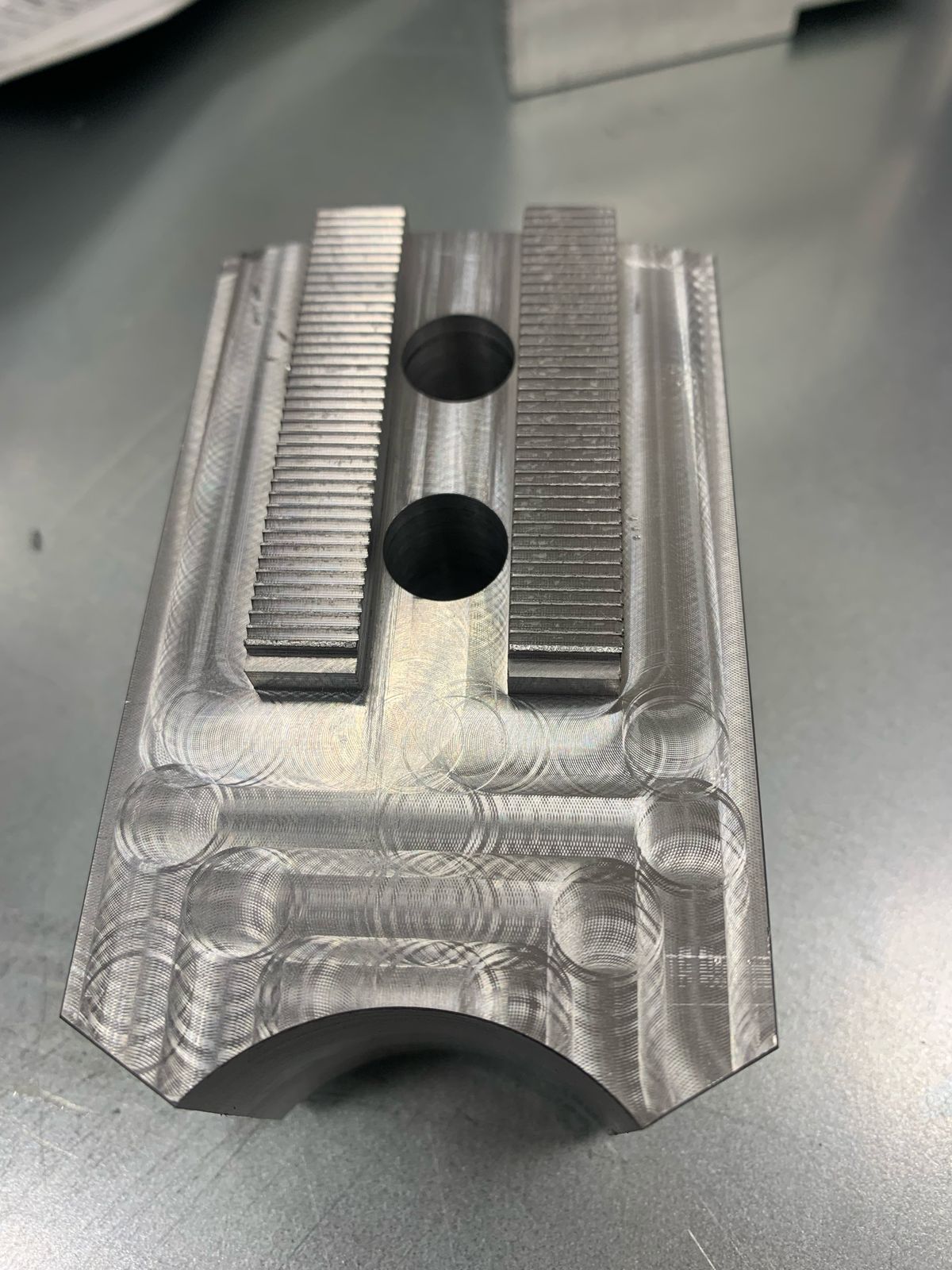

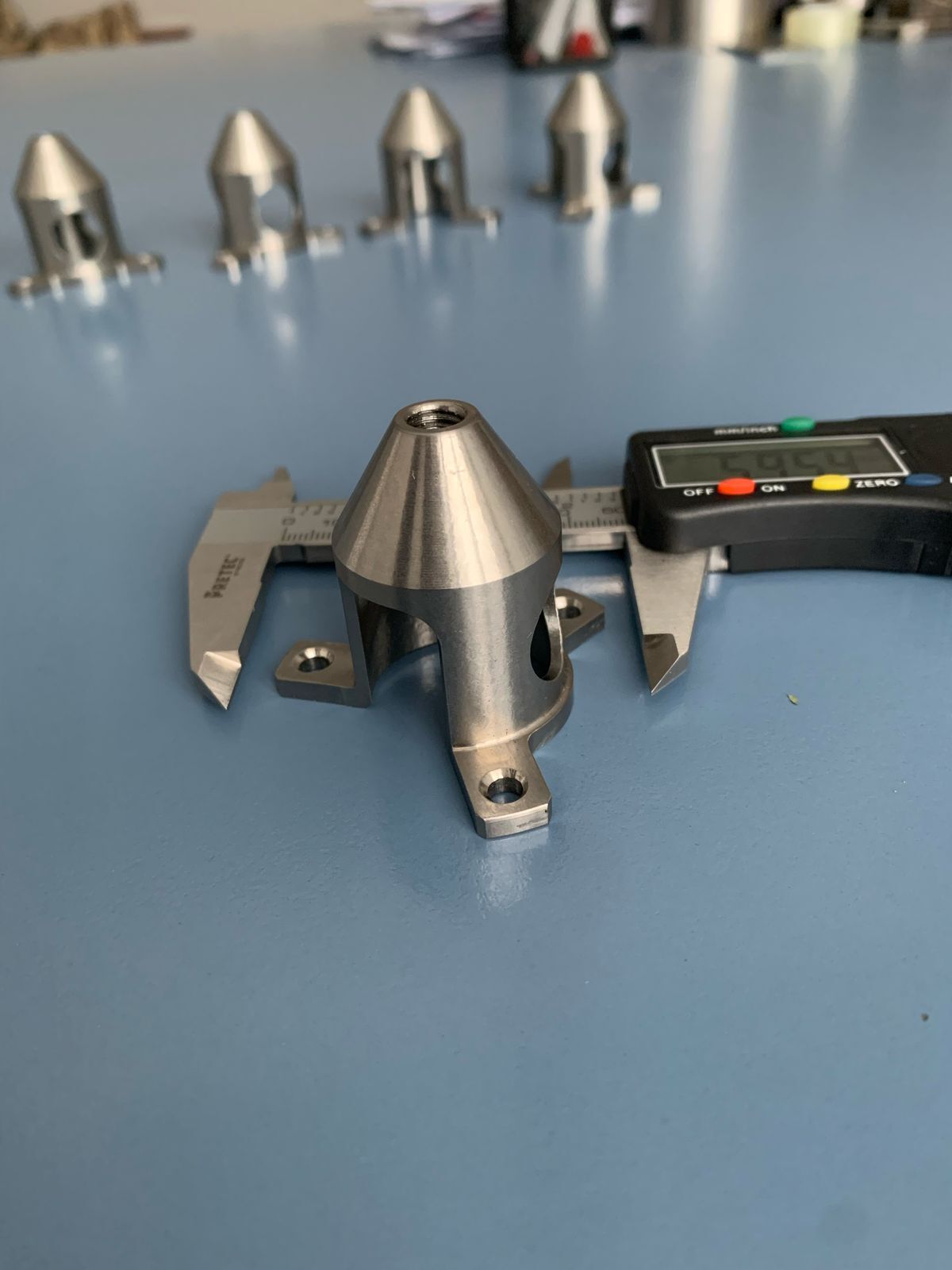

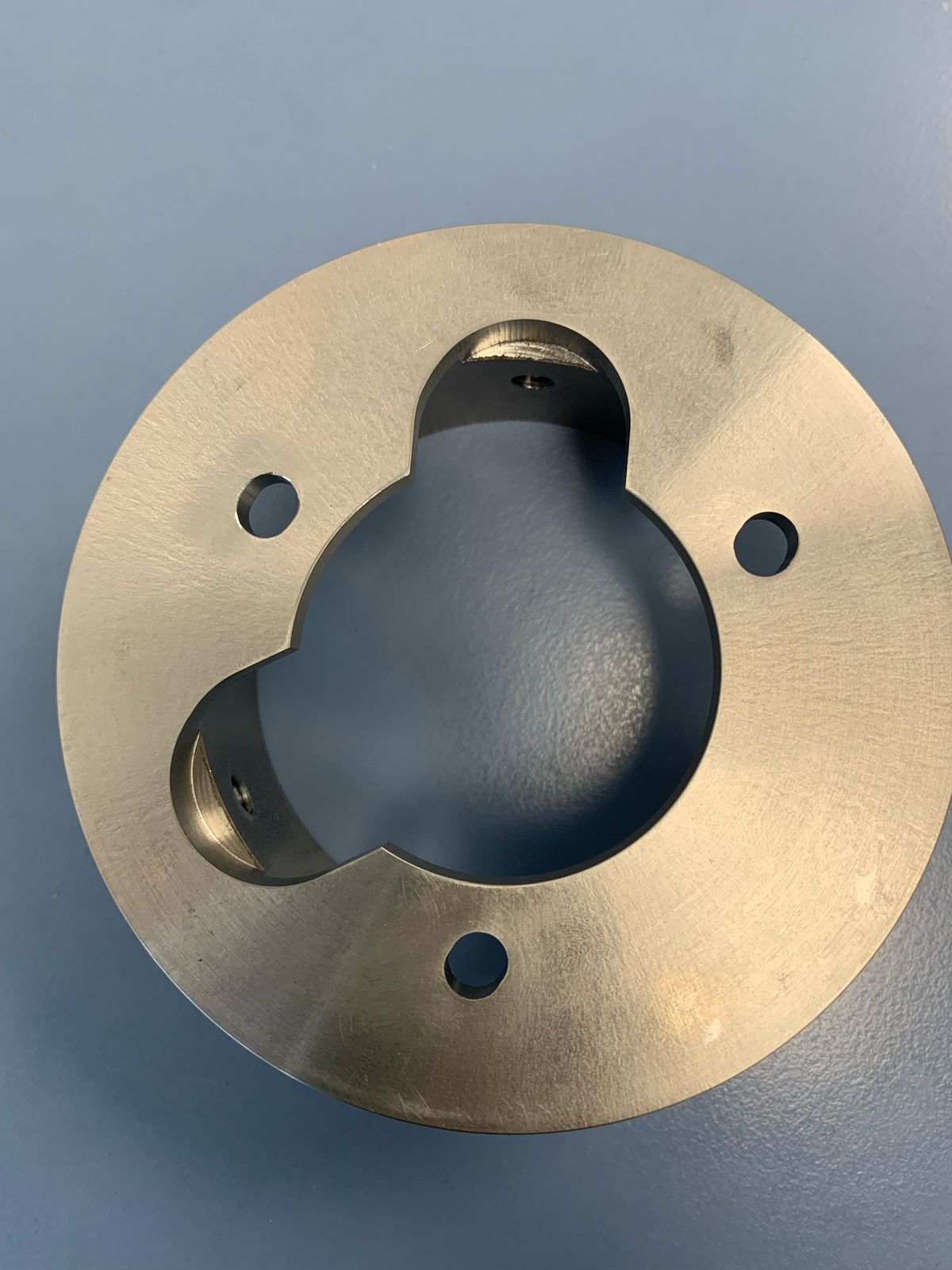

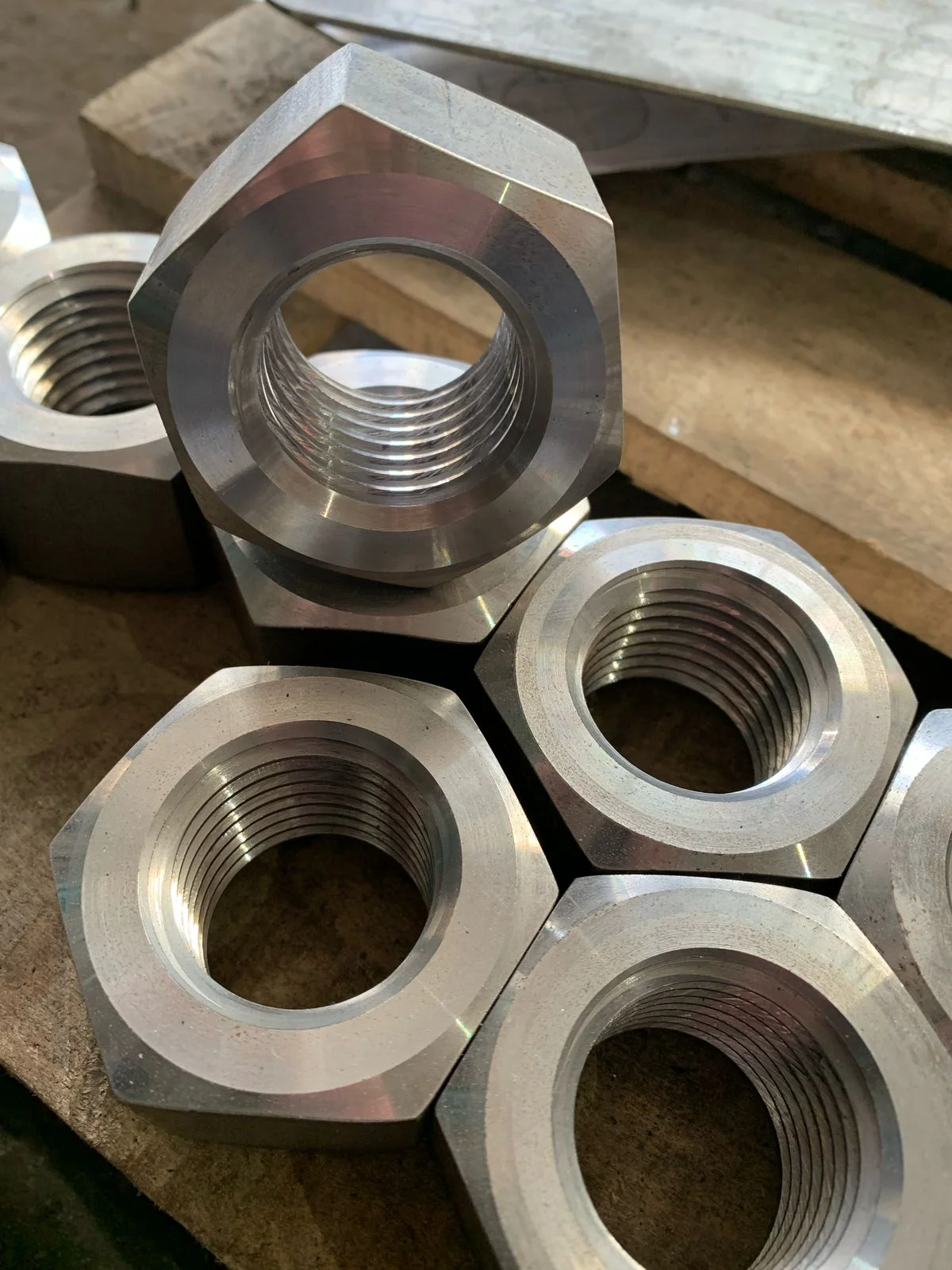

Примеры фрезерных работ
Компания «Аванпром» специализируется на фрезерной обработке деталей, выполняя высокоточные операции на современном оборудовании. Наш опыт работы в сфере металлообработки помогает находить оптимальные решения для самых сложных технических задач. Выполнение работ осуществляется как по типовым, так и по индивидуальным чертежам заказчика, что позволяет изготавливать детали различной сложности из металлов и сплавов. Наша компания выполняет сварочные работы. Фрезерованные детали при необходимости сварим, отшлифуем и покроем — в рамках одного заказа
Стоимость фрезерных работ
Цена зависит от оборудования, материала, сложности детали и тиража. Базовые ставки:
| Вид обработки | Оборудование | Цена |
| Вертикальное фрезерование на ЧПУ | Mazak VTC-300 II C | от 3 800 ₽/н-ч |
| Горизонтальное фрезерование, серийные корпусные детали | Mazak HCN-5000 | от 4 200 ₽/н-ч |
| Пятиосевая обработка сложных поверхностей | Mazak VARIAXIS 500-5X II | от 5 000 ₽/н-ч |
Расчёт по чертежу бесплатный. Для серии цена одной детали ниже за счёт однократной наладки.
Вам также может понадобиться
Преимущества
Как заказать
Гарантия качества
Все работы выполняются строго по чертежу, учитываются характеристики заготовок и дополнительные пожелания заказчика. Проверка осуществляется на каждом этапе работ.
Готовое изделие проходит финишный контроль по всем параметрам:
- соответствие заданию;
- точность размеров;
- качество поверхности;
- шероховатость;
- отсутствие дефектов.
Итоговая стоимость определяется сложностью задания, видом обрабатываемого металла, срочностью работ. При выполнении заказа на большую партию однотипных деталей цена каждой единицы существенно снижается.
