Токарно-карусельная обработка металла в СПб
«Аванпром» оказывает услуги токарно-карусельной обработки в СПб и Ленинградской области. На карусельных станках с ЧПУ обрабатываем детали диаметром до 3,5 м, высотой до 2 м и массой до 40 т: фланцы, кольца, диски, корпуса, опоры и маховики. Работаем по чертежу заказчика, берём единичные детали и серии. Стоимость — от 4 500 руб./нормо-час, производство в Тосненском районе Ленинградской области.
Токарно-карусельная обработка – это один из наиболее эффективных методов механической обработки крупногабаритных и тяжёлых деталей. Она осуществляется на специальных станках, которые позволяют обрабатывать заготовки значительных размеров, обладающие сложной геометрией.
Такой вид обработки востребован в различных отраслях промышленности, включая:
- Машиностроение – детали тяжёлого оборудования и агрегатов.
- Судостроение – производство корпусов подшипников, опор и соединительных узлов.
- Нефтегазовую промышленность – изготовление фланцев, трубных соединений и элементов буровых установок.
- Энергетику – производство корпусов турбин, роторов и теплообменных элементов.
- Авиационную и космическую отрасли – создание прецизионных деталей, работающих в условиях высоких нагрузок.
Возможности токарно-карусельной технологии
Карусельная обработка металла подходит для массивных деталей большого диаметра и сравнительно небольшой высоты: заготовка лежит на горизонтальной планшайбе и не провисает под собственным весом, как на обычном токарном станке. Ключевые возможности этой технологии включают:
- Точность при работе с крупногабаритными заготовками.
- Возможность механической обработки сложных деталей, таких как кольца, втулки, фланцы и корпуса.
- Высокую производительность за счёт жёсткости конструкции станка и стабильности рабочего процесса.
- Возможность сочетания токарно-фрезерной обработки в одном рабочем цикле (на современных карусельных станках с ЧПУ).
Обработка деталей большого диаметра на карусельных станках в СПб
Механическая обработка на карусельных станках — самый практичный способ получить точную деталь диаметром от метра и больше. Самые крупные детали, до 3,5 м и 40 т, обрабатываем на станке VLN3506H. На нём, например, выполнена обработка коллектора диаметром 3,5 м. Чаще всего на карусельных станках изготавливают:

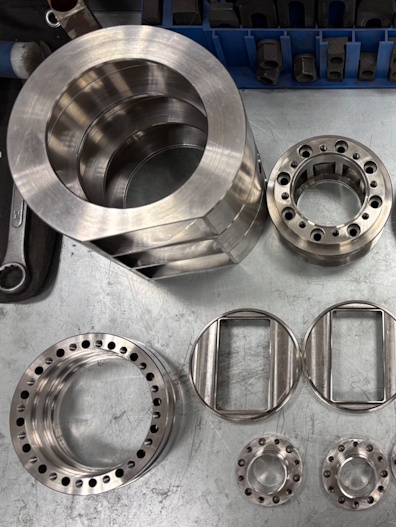

- Втулки и вкладыши – детали, требующие высокой точности и гладкости поверхностей.
- Кольца – используются в машиностроении, энергетике и тяжёлой промышленности.
- Фланцы – критически важные элементы для соединения трубопроводов и конструкций.
- Корпуса – массивные элементы, которые могут включать сложные геометрические элементы и посадочные места под подшипники и соединения.
Краткий обзор токарно-карусельной обработки
Весь процесс состоит из нескольких этапов:
- Подготовка заготовки – проводится крепление детали на планшайбе станка.
- Черновая обработка – удаление лишнего материала и придание детали базовой формы.
- Чистовая – доведение поверхности до заданных параметров точности и шероховатости.
К дополнительным операциям можно отнести нарезание резьбы, сверление отверстий, фрезерование сложных участков (на универсальных моделях станков). Также на всех этапах осуществляется контроль качества – измерение размеров, проверка точности и соответствия требованиям заказчика.
Достоинства токарно-карусельной обработки
Помимо очевидных преимуществ, таких как высокая точность и возможность обработки крупногабаритных деталей, токарно-карусельная обработка обладает и рядом менее очевидных достоинств:
- Экономичность – минимизация отходов металла и высокая скорость обработки позволяют снизить себестоимость изготовления деталей.
- Гибкость производства – возможность обработки различных типов металлов и сплавов без потери качества.
- Стабильность и надёжность – жёсткая конструкция карусельных станков обеспечивает устойчивость к вибрациям, что особенно важно при обработке сложных деталей.
- Упрощение логистики – возможность выполнять несколько операций на одном станке снижает потребность в дополнительном оборудовании и перемещении деталей между станками.
Стоимость токарно-карусельной обработки
Час работы карусельного станка — от 4 500 ₽. Итоговая цена детали зависит от нескольких факторов:
- диаметр и высота заготовки — от них зависит, на каком станке пойдёт работа;
- масса детали — тяжёлые заготовки дольше устанавливать и выверять на планшайбе;
- допуски и шероховатость по чертежу — чем они строже, тем больше чистовых проходов;
- материал — нержавеющая сталь и жаропрочные сплавы обрабатываются медленнее конструкционной стали;
- дополнительные операции — сверление, нарезание резьбы, фрезерование пазов;
- размер партии — на серии наладка распределяется на все детали.
Точную стоимость рассчитаем по чертежу, расчёт бесплатный.
Популярные станки
В таблицах представлены основные характеристики и назначение каждой модели, что поможет быстро сориентироваться в функционале оборудования и подобрать подходящий вариант под конкретные задачи производства.
| Наименования, назначение и тип станка | Характеристики |
|---|---|
1. Mazak MEGA TURN Вертикальный токарный станок для деталей диаметром до 500 мм и массой до 500 кг. Совмещает точение и фрезерование за одну установку. |
Максимальный диаметр обработки: 500 мм Максимальная масса заготовки: 500 кг Мощность шпинделя: 26 кВт Частота вращения шпинделя: до 3000 об/мин Ход по осям: Скорость перемещения: Размер патрона: 12″, 15″ или 18″ (в зависимости от комплектации) |
2. CJK5110 с ЧПУ Вертикальный токарный станок с числовым программным управлением, предназначен для высокоточной обработки габаритных и массивных деталей. Он идеально справляется с такими задачами, как точение, расточка и резьбонарезание, включая автоматические режимы работы по заданной программе. Благодаря прочной конструкции, мощному приводу и высокой жёсткости, CJK5110 незаменим в энергетике, тяжёлом машиностроении и судостроении. Подходит как для единичного, так и для мелко- и среднесерийного производства. Станок легко обрабатывает крупные фланцы, диски, кольца и маховики, обеспечивая стабильную точность при работе с деталями весом до 2 тонн. CJK5110 с ЧПУ — надёжное решение, когда требуется максимальная точность, универсальность и возможность обрабатывать тяжёлые заготовки. |
Максимальный диаметр обработки: 1000 мм Диаметр рабочего стола: 900 мм Максимальная высота заготовки: 800 мм Частота вращения стола: от 8 до 250 об/мин (16 ступеней) Мощность главного двигателя: 22 кВт Число позиций резцедержателя: 4 (опционально — 5) Сечение державки инструмента: 32×32 мм |
3. VLN3506H — токарно-карусельный гигант для сверхкрупных и тяжёлых деталей Станок VLN3506H — высокопроизводительный вертикальный токарно-карусельный станок с ЧПУ, разработанный для обработки массивных деталей с высокой точностью. Подходит для точения, расточки и обработки внешних и внутренних плоскостей; крупных фланцев, корпусов, маховиков и колец. Благодаря вертикальной конструкции шпинделя и большому столу, обеспечивает устойчивую работу с заготовками весом до 40 тонн и диаметром до 3,5 м. Применяется в тяжёлом машиностроении, энергетике, оборонной и судостроительной промышленности. Обеспечивает высокую точность и надёжность при работе с самыми крупными и сложными заготовками. |
Максимальный диаметр обработки: 3500 мм Диаметр рабочего стола: 3000 мм Максимальная высота заготовки: 2000 мм Максимальная масса заготовки: до 40 000 кг Частота вращения стола: от 1 до 140 об/мин (2-ступенчатая передача) Точность позиционирования: ±0,03 мм |
Токарно-карусельная обработка остаётся одним из ключевых методов мехобработки в тяжёлом машиностроении. Благодаря высокой точности, надёжности и универсальности она позволяет создавать долговечные и качественные детали, отвечающие требованиям самых сложных производственных задач.
- Обработка деталей до Ø3500 мм
- Вес заготовок — до 40 тонн
- Точность позиционирования — до ±0,03 мм
- Поверхность — чистота до Ra 1,6 мкм
- Эффективна при обработке крупногабаритных деталей
Вам также может понадобиться
Преимущества
Как заказать
Гарантия качества
Все работы выполняются строго по чертежу, учитываются характеристики заготовок и дополнительные пожелания заказчика. Проверка осуществляется на каждом этапе работ.
Готовое изделие проходит финишный контроль по всем параметрам:
- соответствие заданию;
- точность размеров;
- качество поверхности;
- шероховатость;
- отсутствие дефектов.
Итоговая стоимость определяется сложностью задания, видом обрабатываемого металла, срочностью работ. При выполнении заказа на большую партию однотипных деталей цена каждой единицы существенно снижается.
