Гибка листового металла
- Толщина листа — до 20 мм
- Длина гиба — до 6000 мм
- Угол гиба — от 0° до 180° с точностью ±0.5°
- Автоматизация — до 500 изгибов/час
- Подходит для 15+ видов металлов (сталь, алюминий, нерж.)
Компания «Аванпром» выполняет гибку листового металла на заказ в Санкт-Петербурге — от тонкого листа до заготовок толщиной до 20 мм и длиной гиба до 6000 мм. Готовые изделия применяются в самых разных конструкциях — от ворот и заборов до элементов сложной конфигурации в судостроении. Работаем как по типовому проекту, так и по чертежу заказчика, гарантируя точное соответствие готового изделия заданным параметрам.
Производство оснащено станками с ЧПУ, поэтому мы выдерживаем точность угла ±0.5° и сохраняем стабильное качество даже при серийном выпуске деталей — от расчёта радиусов гиба и подбора способа обработки до доставки готовой продукции заказчику. Одно из наших преимуществ перед другими цехами в СПб — длина гиба до 6000 мм: у большинства предприятий региона этот показатель ограничен 3000–4400 мм, поэтому крупногабаритные детали часто приходится гнуть в несколько заходов со стыковкой, а мы делаем это за один проход.
Этапы производства
- Программирование
Технолог составляет управляющую программу для станка с ЧПУ на основе чертежа или эскиза заказчика, рассчитывает развёртку и последовательность гибов.
- Загрузка заготовки
Лист металла закрепляется в станке и позиционируется по упорам — их положение задаёт ЧПУ в соответствии с программой.
- Гибка детали
Пресс формирует сгиб под заданным углом с контролем точности ±0.5°, деталь проверяется и передаётся на следующую операцию или отгрузку.
Способы гибки листового металла
В зависимости от назначения готовой металлопродукции выбирается способ гибки:
-
Воздушная (частичная)Способ, при котором в процессе гибки обрабатываемая деталь не соприкасается с другими частями изделия. В большинстве случаев выполняется на специальном листогибочном прессе. Для формирования сгиба используется пуансон. При этом заготовка будет опираться на две точки. Такой метод позволяет выполнять гибку в диапазоне 90-180 градусов. Преимущество — достаточно простой процесс обработки, минус — сложно получить высокую точность. -
ЧеканкаИспользуются также матрица и пуансон. При профессиональной обработке можно получить высокую точность. Потребуется усилие значительно большее, чем при воздушном методе.
-
НижняяПеред выполнением гибки этим способом нужно составить расчёт параметров отверстия матрицы (V-образной). Выполняется прессование при помощи пуансона, сгибаемый лист прижимается к основанию (поверхности матрицы). От угла матрицы зависит угол готового изделия, от её радиуса — внутренний радиус листа. Точность работы выше, чем воздушной гибки (но и сложность больше).
-
U-образнаяЭта технология также подразумевает применение матрицы и пуансона. Используется в большинстве случаев для работы с алюминием, медными сплавами, низкоуглеродистой и нержавеющей сталью. Позволяет получить угол в диапазоне 30-120 градусов.
Плюсы:
- универсальность, этот способ позволяет выполнять гибку листового металла на заказ для заготовок в различном диапазоне толщины;
- требуемые параметры стабильны при выполнении заказов большого объёма;
- выгода — минимум отходов металла, поэтому способ одинаково эффективен как для крупносерийного производства, так и мелких партий.
Гибка U-образной формы необходима при производстве элементов для несущих конструкций, трубопроводов и вытяжных систем.
Возможны следующие виды:
- «Вразбежку» (Ступенчатая)
- Валковая — для трубчатых и конусных деталей, включая изделия большого радиуса
- Ротационная
- С вытеснением
Популярные станки
В таблицах представлены основные характеристики и назначение каждой модели, что поможет быстро сориентироваться в функционале оборудования и подобрать подходящий вариант под конкретные задачи производства.
Станки для гибки металла
| Наименование, назначение и тип станка | Характеристики |
|
1. TruBend 1225 Особенности: компактная конструкция, подходит для ограниченных производственных площадей. |
Усилие прессования: до 2250 кН — обеспечивает высокую точность и эффективность при гибке алюминиевого профиля Максимальная длина гибки: 4100 мм — позволяет обрабатывать габаритные заготовки Управление: ручное с цифровой системой контроля — сочетание простоты эксплуатации и высокой точности |
|
2. TruBend 5130 Высокий уровень точности и экономичности. |
Прессующее усилие: 1300 кН Длина гибки: 323 см |
|
3. AMADA HFE 100-3 8 управляемых осей для гибкой настройки. |
Прессовое усилие: 100 тонн Длина гибки: максимум 3100 мм |
|
4. Bystronic Xpert 250 × 4100 Отлично подходит для серийного производства. |
Прессовое усилие: 250 тонн Длина гибки: 4100 мм Оборудован гибридной системой привода. |
Примеры работ

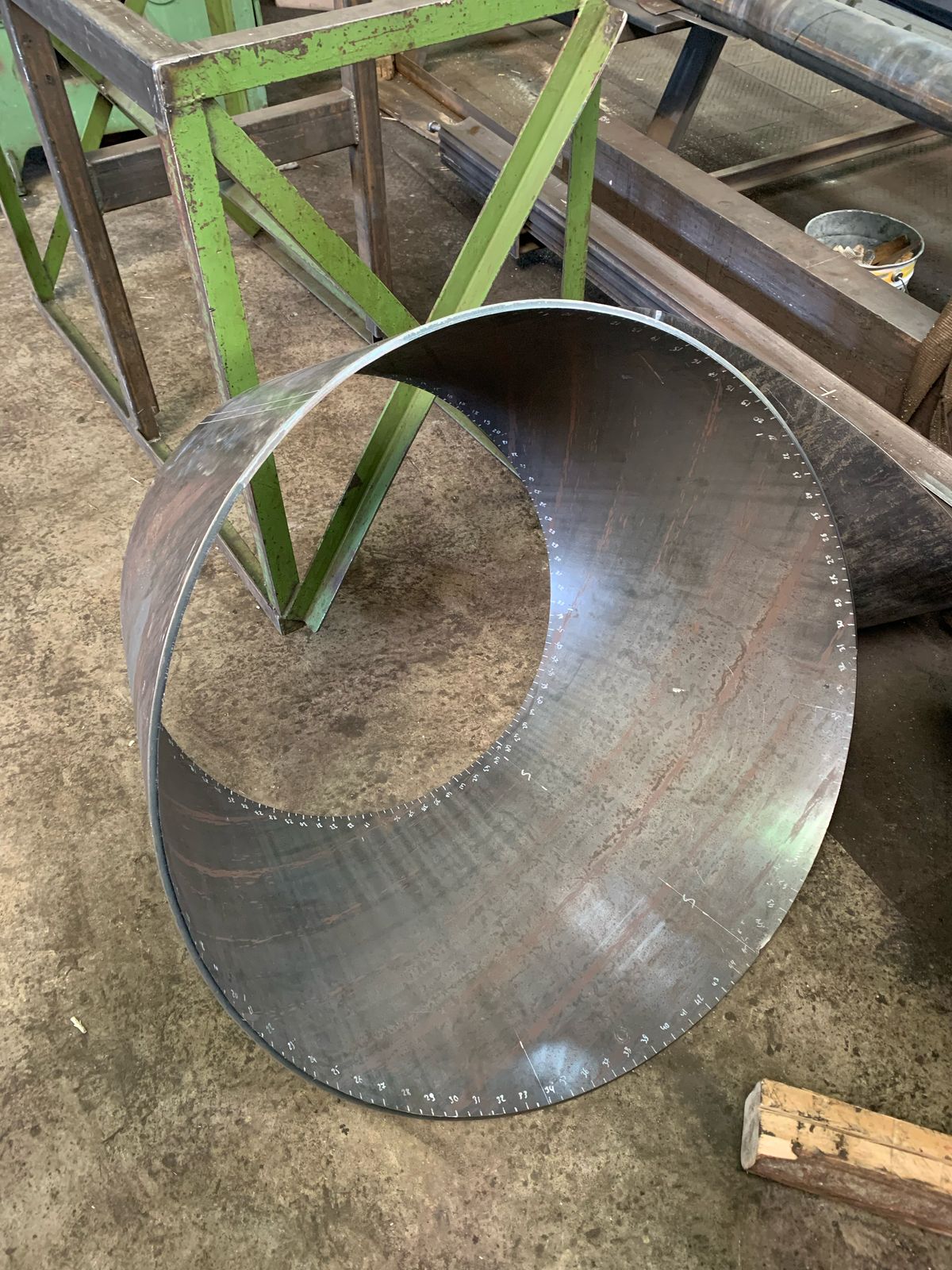

Выполняемые работы: Гибка конусной обечайки
Только чёткое соблюдение технологии позволит создать качественный сгиб по заданным параметрам, а сама деталь будет соответствовать всем требованиям прочности. Учитывается и соотношение внутреннего радиуса к толщине самой заготовки.

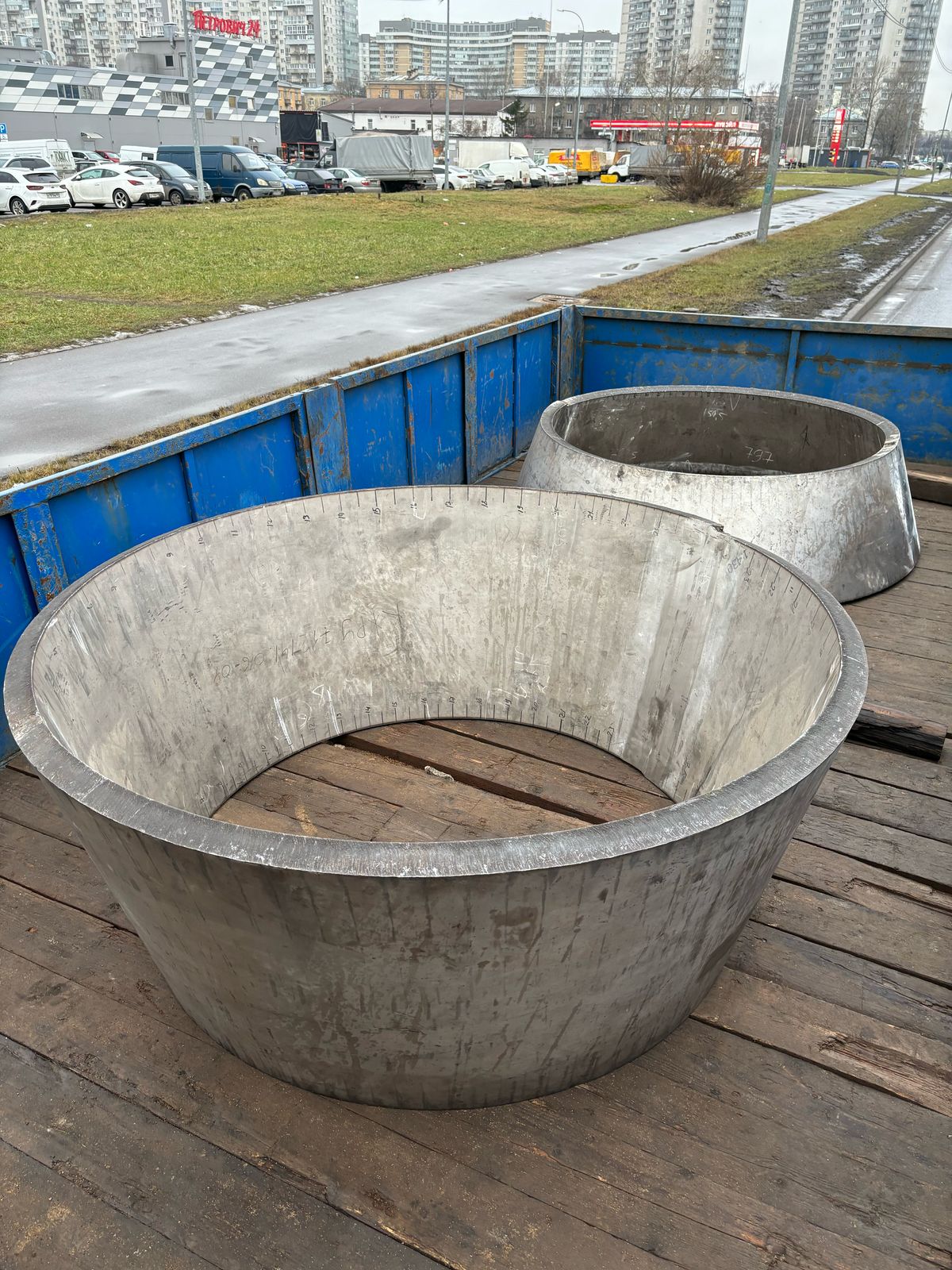

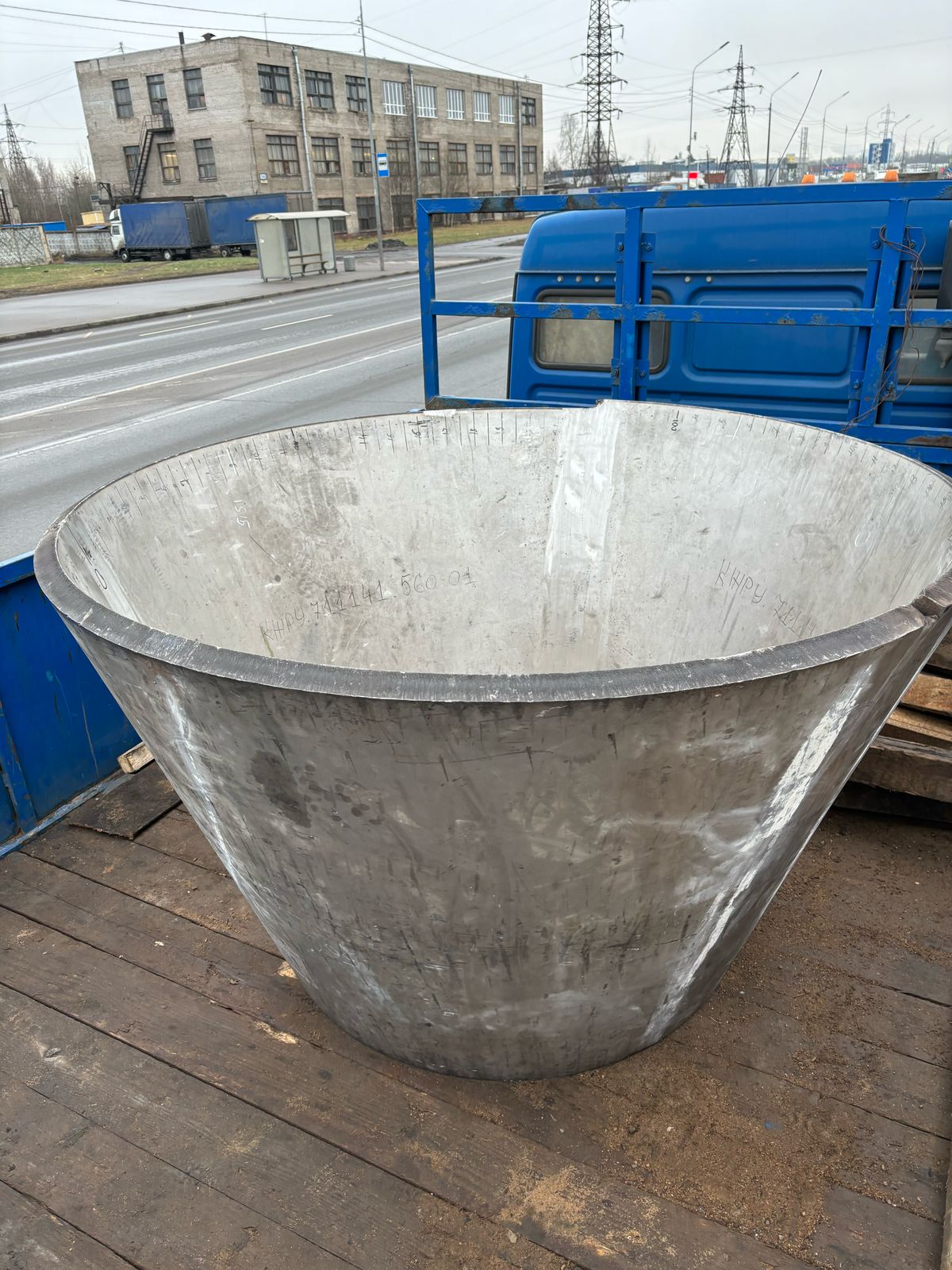

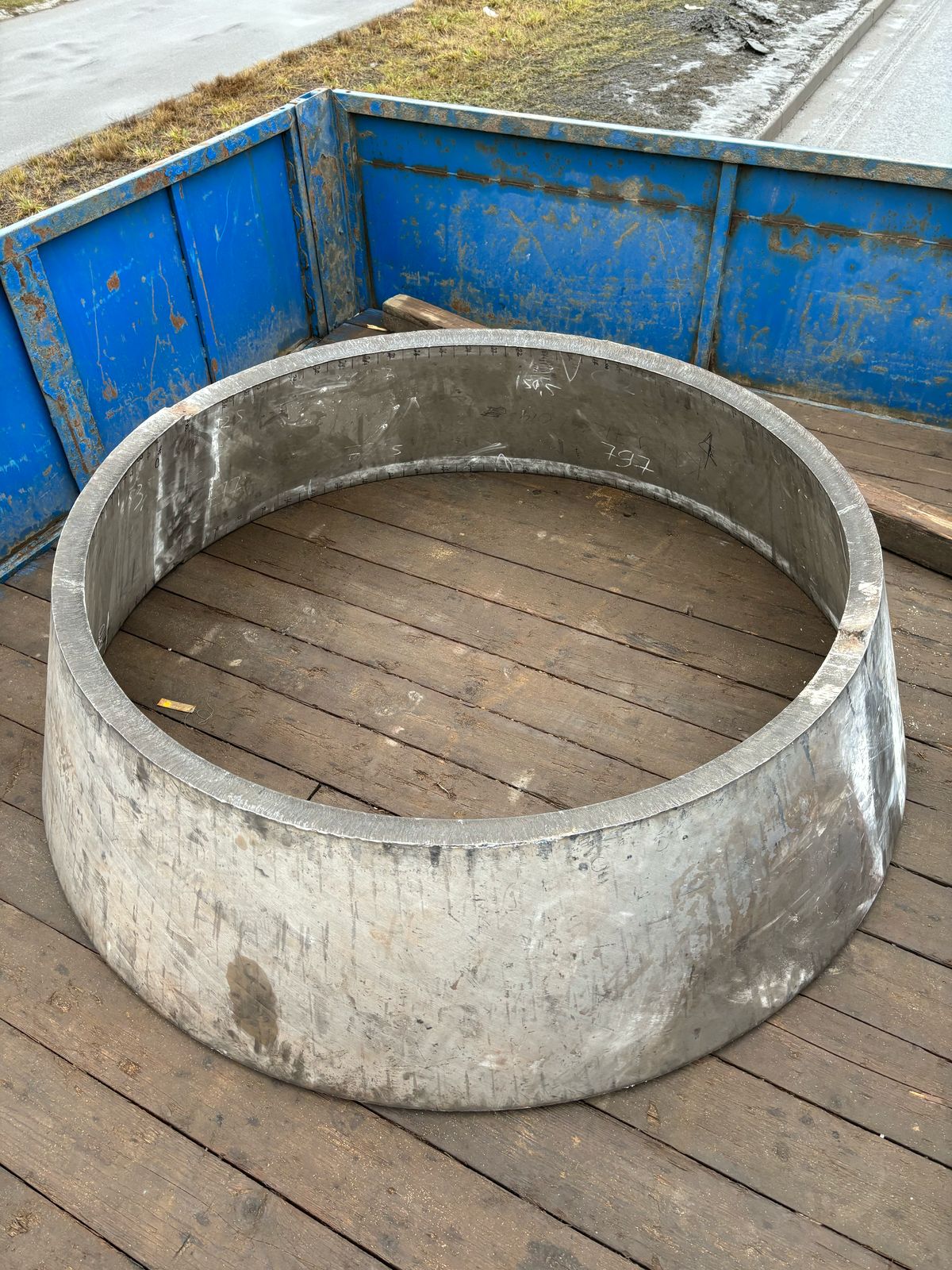

Гибка на вальцах конусных обечаек толщиной 45-55 мм из нержавейки

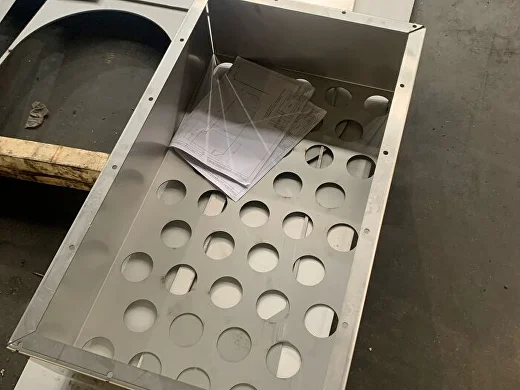

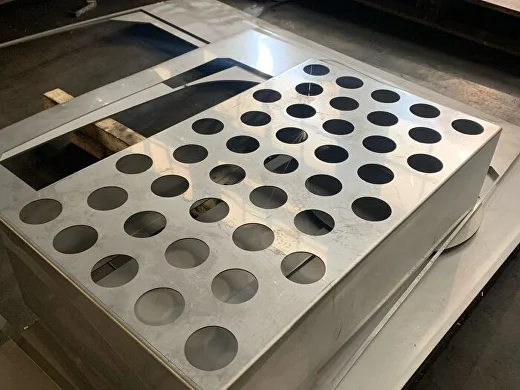

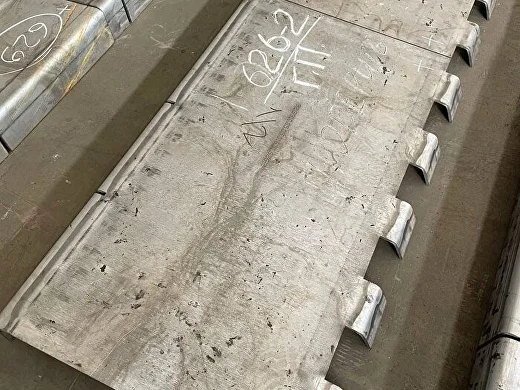

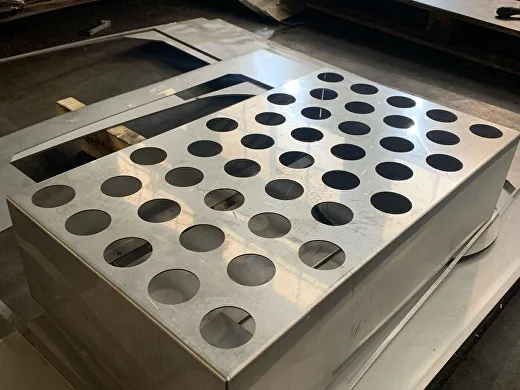

Гибка на гибочных станках

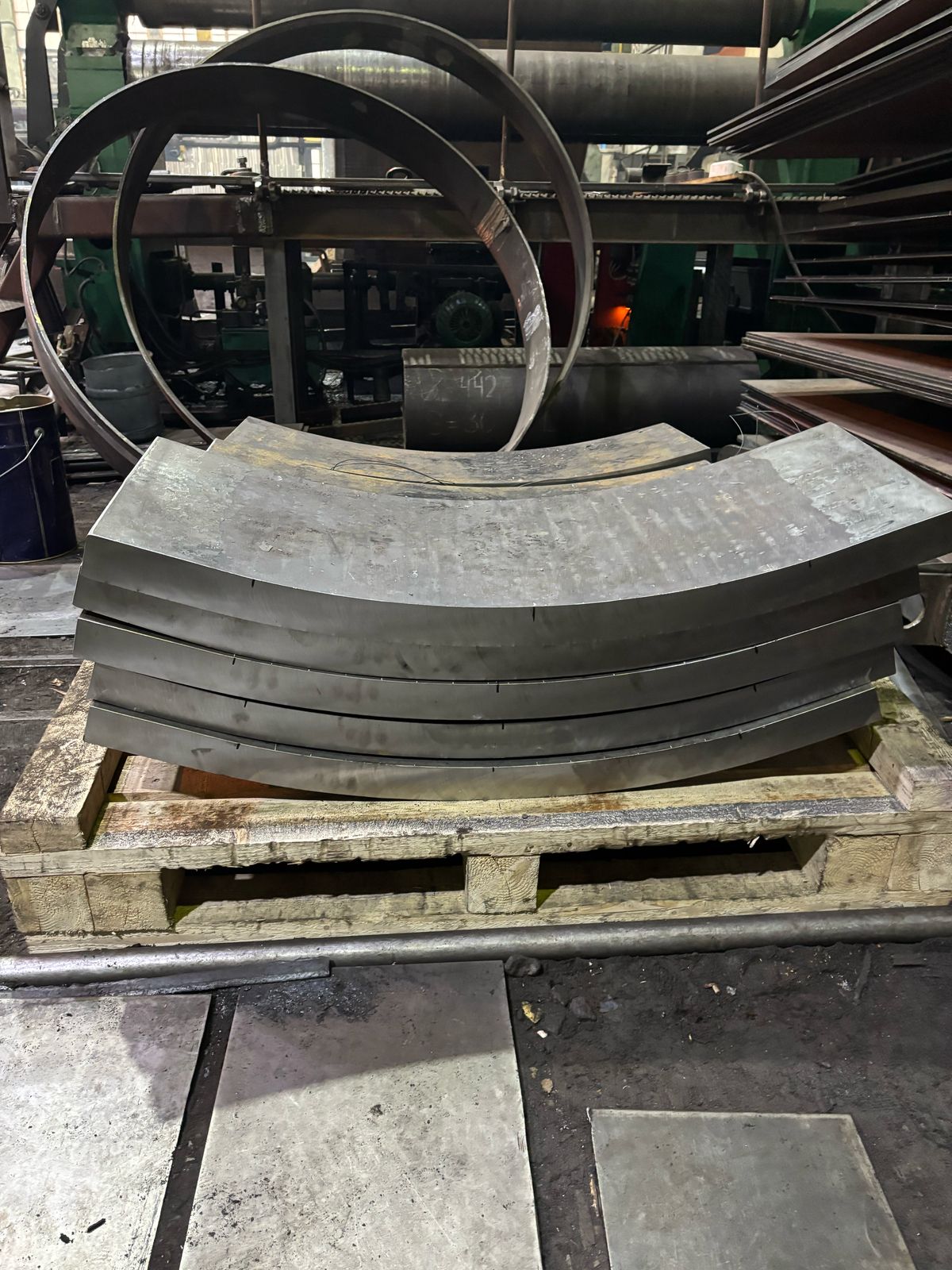

Сегментная гибка на прессе толщина 60 мм 09г2с

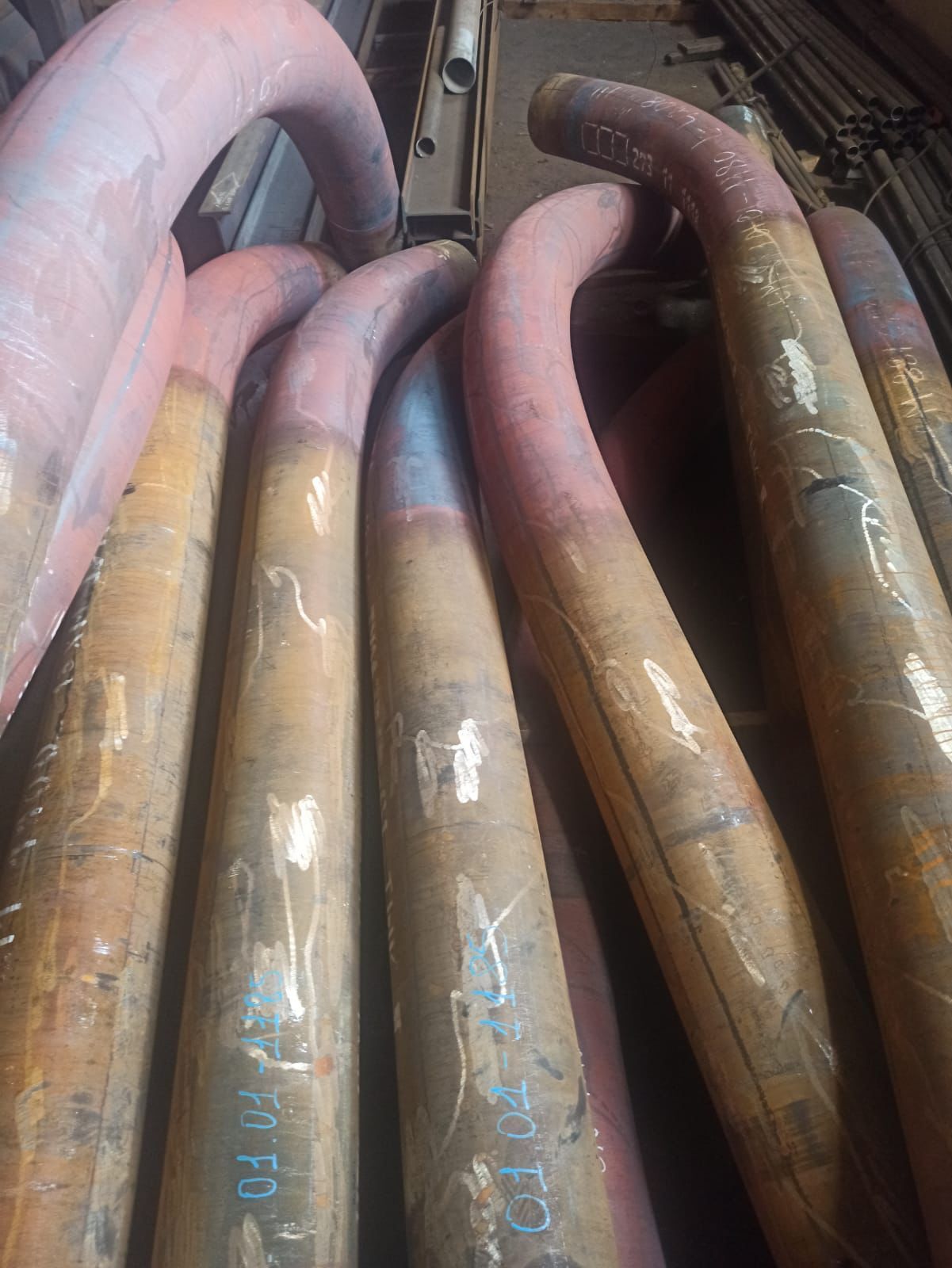

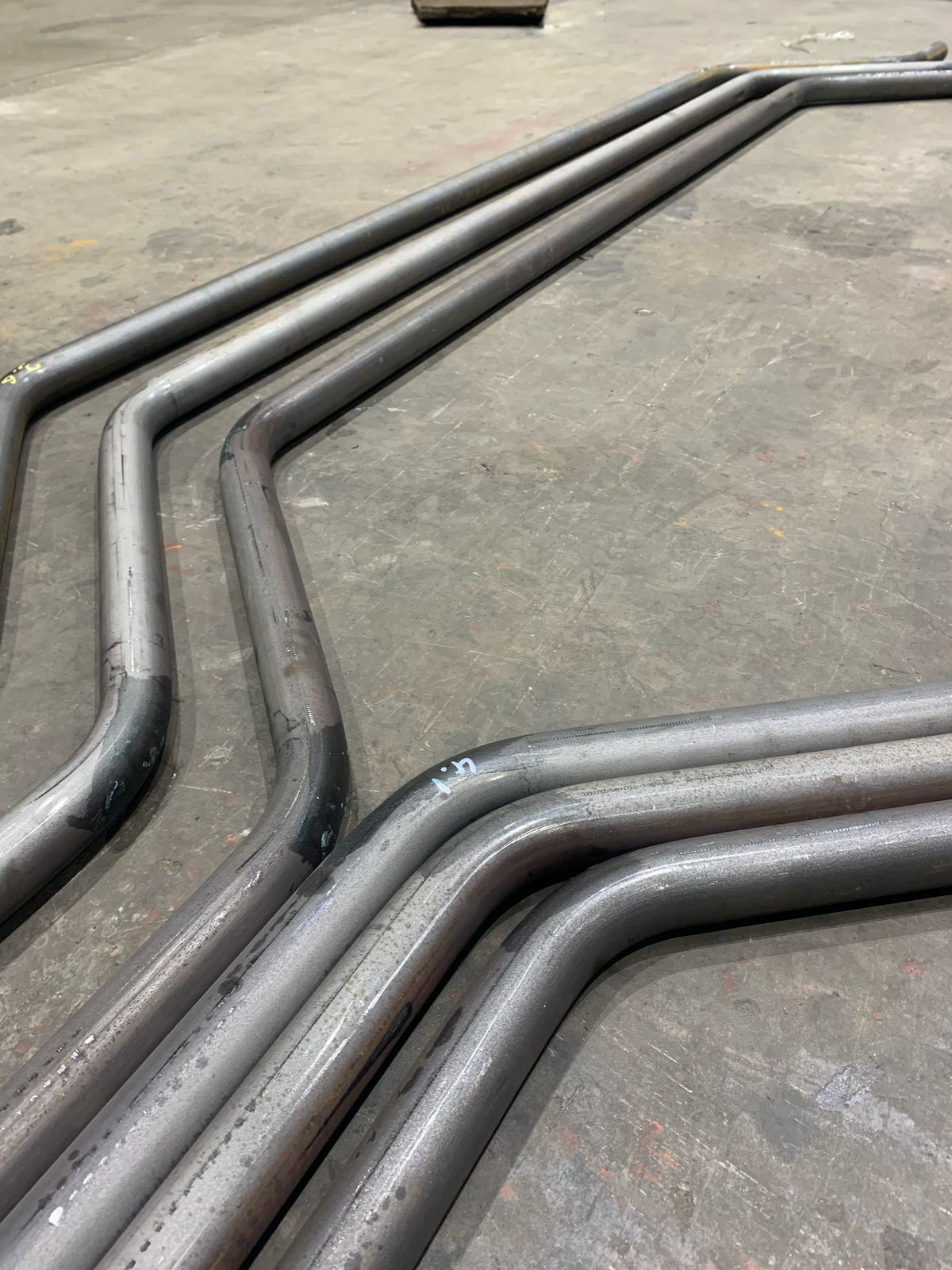

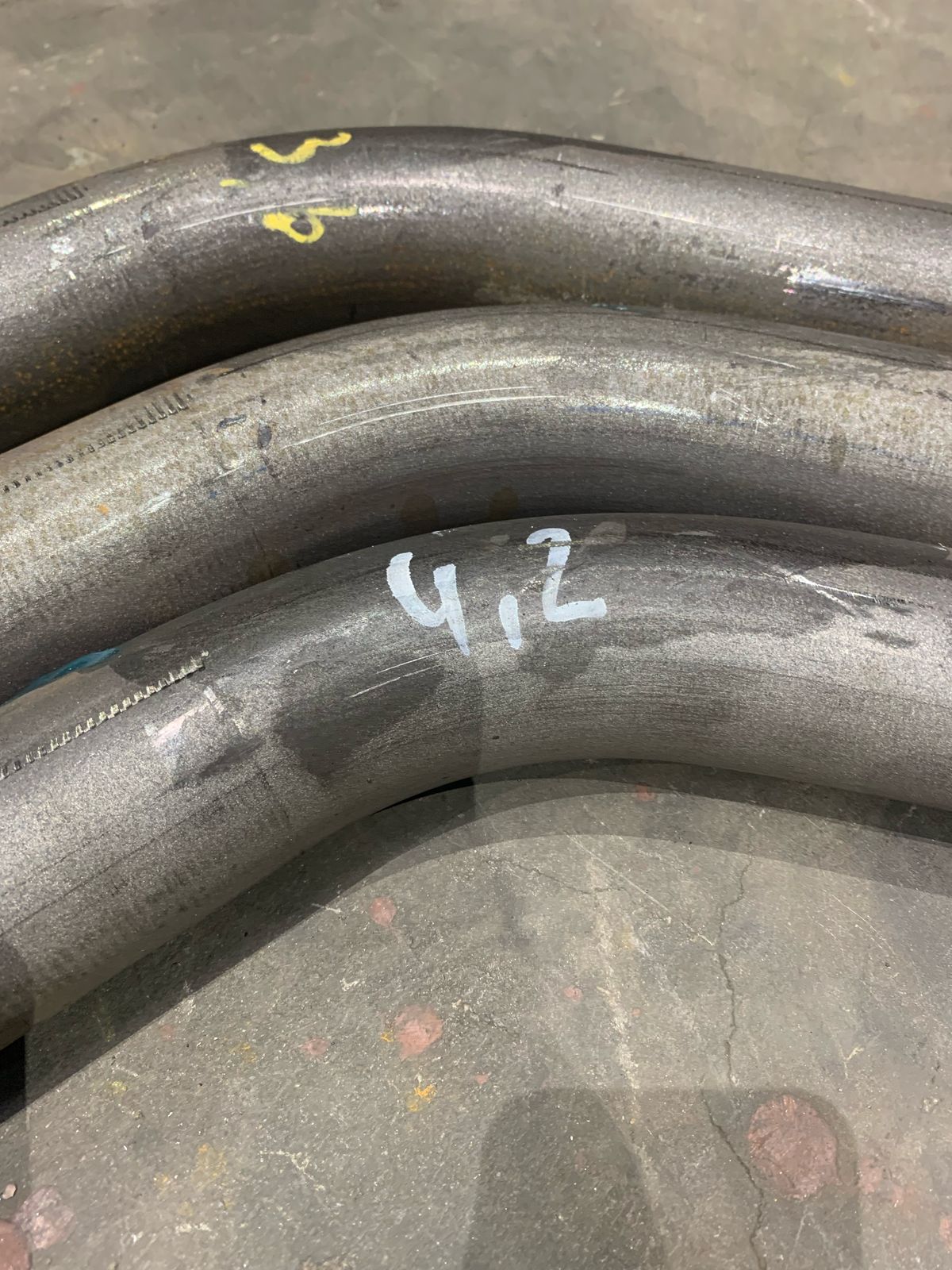

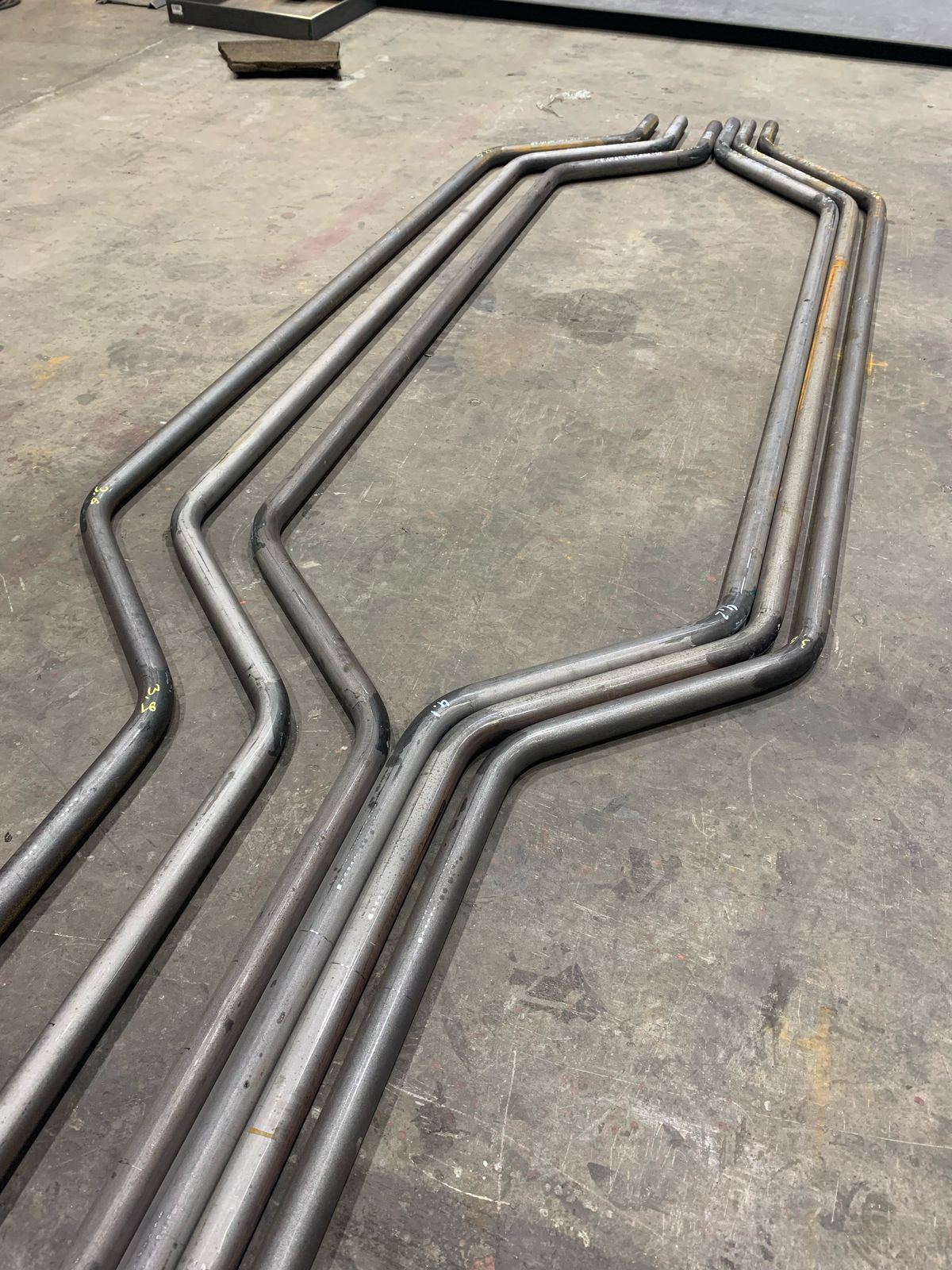

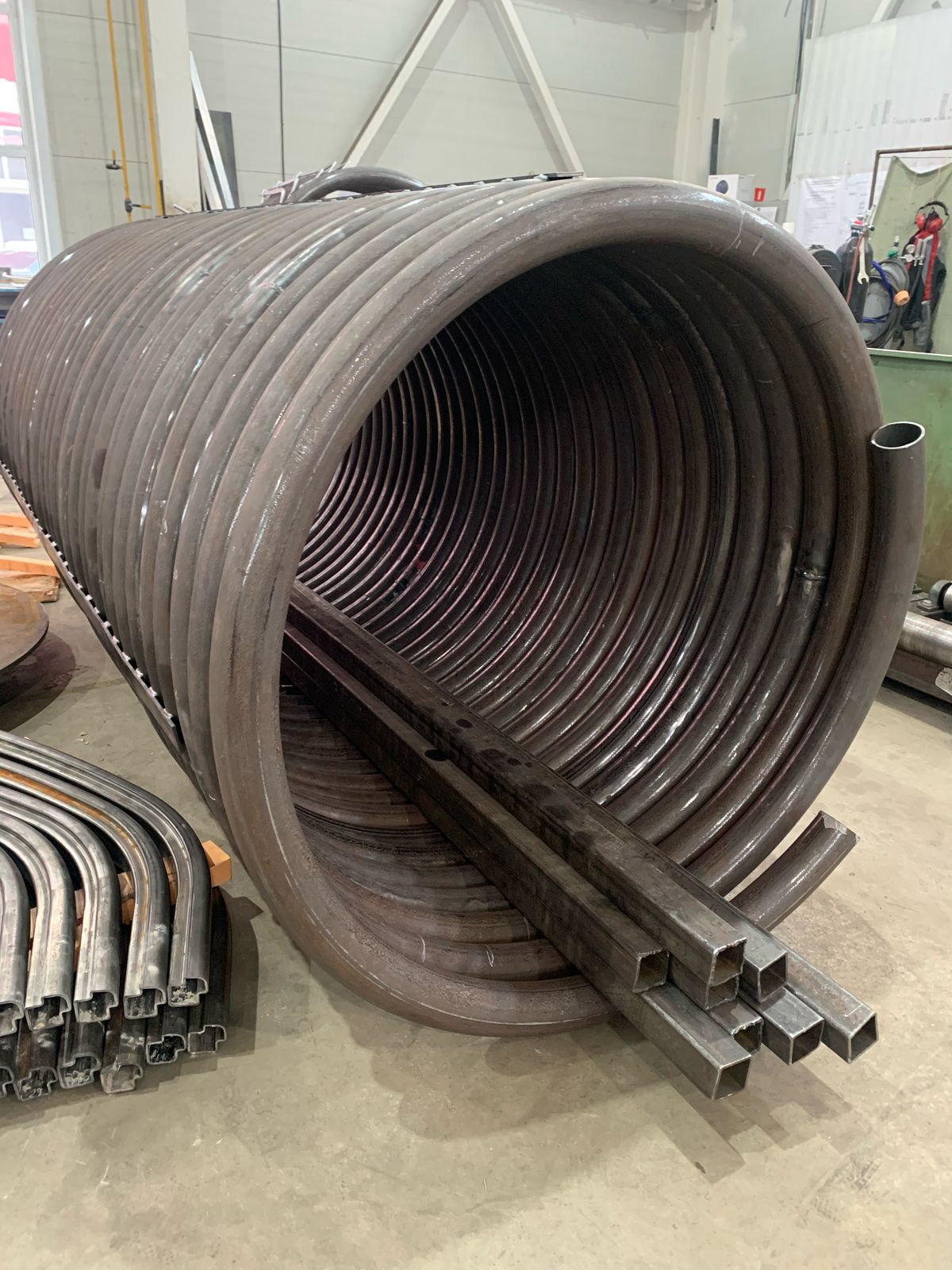

Холодная гибка труб дорновым способом
Таблица радиусов гиба листового металла
В процессе гибки изготавливаются детали самой различной формы — конусовидные, сферические, цилиндрические. В зависимости от сферы применения необходимо выполнить точные расчёты всех параметров. В первую очередь — радиусы гибки листа.
Радиусы гибки, мм (минимально допустимое значение для разных видов металла)
Толщина металла и рекомендуемые значения по материалам
| Толщина металла, мм | Алюминий | Дюралюминий | Сталь | Латунь | Медь |
| 0,2 | — | — | — | 0,2 | 0,2 |
| 0,3 | 0,5 | 1 | 0,5 | 0,4 | 0,3 |
| 0,4 | 0,5 | 1,5 | 0,5 | 0,5 | 0,4 |
| 0,5 | 0,5 | 1,5 | 0,6 | 0,5 | 0,5 |
| 0,6 | 0,6 | 1,8 | 0,8 | 0,6 | 0,6 |
| 0,8 | 1 | 2,4 | 1 | 0,8 | 0,8 |
| 1 | 1 | 3 | 1,2 | 1 | 1 |
| 1,2 | 1,2 | 3,6 | 1,5 | 1,2 | 1 |
| 1,5 | 1,5 | 4,5 | 1,8 | 1,5 | 1,5 |
| 2 | 2 | 6,5 | 2,5 | 2 | 1,5 |
| 2,5 | 2,5 | 9 | 3,5 | 2,5 | 2 |
| 3 | 3 | 11 | 5,5 | 3,5 | 2,5 |
| 4 | 4 | 16 | 9 | 4,5 | 3,5 |
| 5 | 5,5 | 19,5 | 13 | 5,5 | 4 |
| 6 | 6,5 | 22 | 15,5 | 6,5 | 5 |
От чего зависит стоимость услуг по гибке металла
Как и в любой работе с металлом, имеет значение сложность задачи. Например, при выполнении U-образной гибки может потребоваться пошаговое формование. Чтобы обеспечить постоянство сечения, необходимо за одну операцию сгибать участок небольшого размера. А это означает увеличение количества этапов работы, возрастает затрачиваемое мастером время.
От каких факторов зависит стоимость услуги:
-
Толщина металла
-
Радиус, который мы должны получить в процессе гибки
-
Точность обработкиОт этого параметра зависит настройка и калибровка пресса
-
Характеристики материала
-
Сложность формыЗакругления листа, его длина
-
Дополнительные услугиЧаще всего обработка краёв или другие работы как непосредственно в процессе гибки, так и с готовым листом
-
Общее количество гибов на одну деталь
-
Размер заготовки
В отдельных случаях может потребоваться адаптация оборудования к узко специализированному заказу или разработка технологической документации. Для итогового прайса принимается в расчёт и объём заказа — для большой партии однотипных изделий стоимость работы с каждым отдельным элементом будет ниже, чем при штучном или мелкооптовом заказе.
Компания «Аванпром» предлагает демократичные расценки на услуги по гибке листового металла
Причина бюджетности работ — оснащение производственных мощностей высокотехнологичными станками ЧПУ. Профессиональные операторы оборудования могут с его помощью обеспечить сложные задачи, не снижая уровень качества при выполнении любых операций.
Вопросы и ответы
Сколько стоит гибка листового металла в СПб?
Цена начинается от 1 000 руб. за нормо-час и зависит от толщины листа, радиуса гиба, точности обработки, сложности формы и объёма партии. Итоговую стоимость менеджер рассчитывает после получения чертежа.
Какую максимальную толщину и длину листа вы гнёте?
Толщина — до 20 мм, длина гиба — до 6000 мм (заготовки 4 метра и более обрабатываем без ограничений). Угол — от 0° до 180° с точностью ±0.5°.
С какими металлами вы работаете?
Сталь, нержавейка, алюминий, медь, латунь и другие сплавы — всего более 15 видов металла.
Можно ли заказать гибку по чертежам?
Да, работа по чертежу заказчика — основной формат. Если чертежа нет, поможем разработать техническую документацию под типовой проект.
Оказываете ли вы услуги резки и гибки металла вместе?
Да, наше производство работает в связке с участком раскроя — при необходимости выполним и резку заготовок, и последующий гиб в рамках одного заказа.
Кейсы
Вам также может понадобиться
Преимущества
Как заказать
Гарантия качества
Все работы выполняются строго по чертежу, учитываются характеристики заготовок и дополнительные пожелания заказчика. Проверка осуществляется на каждом этапе работ.
Готовое изделие проходит финишный контроль по всем параметрам:
- соответствие заданию;
- точность размеров;
- качество поверхности;
- шероховатость;
- отсутствие дефектов.
Итоговая стоимость определяется сложностью задания, видом обрабатываемого металла, срочностью работ. При выполнении заказа на большую партию однотипных деталей цена каждой единицы существенно снижается.
