Электроэрозионная резка и обработка металла в Санкт-Петербурге

Оставить заявку
  • Высокоточная обработка металла, возможность резания сложных контуров
  • Минимальные отходы материала
  • Возможность пакетной работы (для тонких листов)
  • Полный пакет металлообработки
  • Нет механического контакта (минимальное напряжение)
  • Резка любых токопроводящих материалов, в том числе очень твердых
  • Качественная поверхность без дальнейшей шлифовки
от 500 руб. / нормо-час
от
500
руб. / нормо-час

«Аванпром» выполняет электроэрозионную резку и обработку металла в СПб и Ленинградской области. Вырезаем проволокой контуры любой сложности, прошиваем отверстия и пазы в закалённой стали, твёрдых сплавах и титане. Обычно к нам приходят с деталями, которые не берёт фреза или которые после фрезерования ведёт.

Работаем по чертежу заказчика: можно заказать одну деталь, можно серию. Час работы станка стоит от 500 ₽, расчёт по чертежу бесплатный. Производство находится в Тосненском районе Ленинградской области, в получасе езды от Санкт-Петербурга.

Как работает электроэрозионная резка металла

Между электродом и заготовкой проскакивают короткие разряды тока. Каждый выплавляет крошечную частицу металла, а диэлектрическая жидкость охлаждает зону реза и уносит продукты эрозии. Электрод детали не касается, усилия резания нет. Поэтому тонкая стенка не прогибается, а закалённая сталь не трескается.

Твёрдость материала здесь роли не играет, важна только электропроводность. Закалённая до 60 HRC сталь режется так же, как сырая. Поэтому деталь можно сначала закалить, а потом вырезать в размер, и поводки от термообработки уже не испортят геометрию.

Проволочная электроэрозионная резка

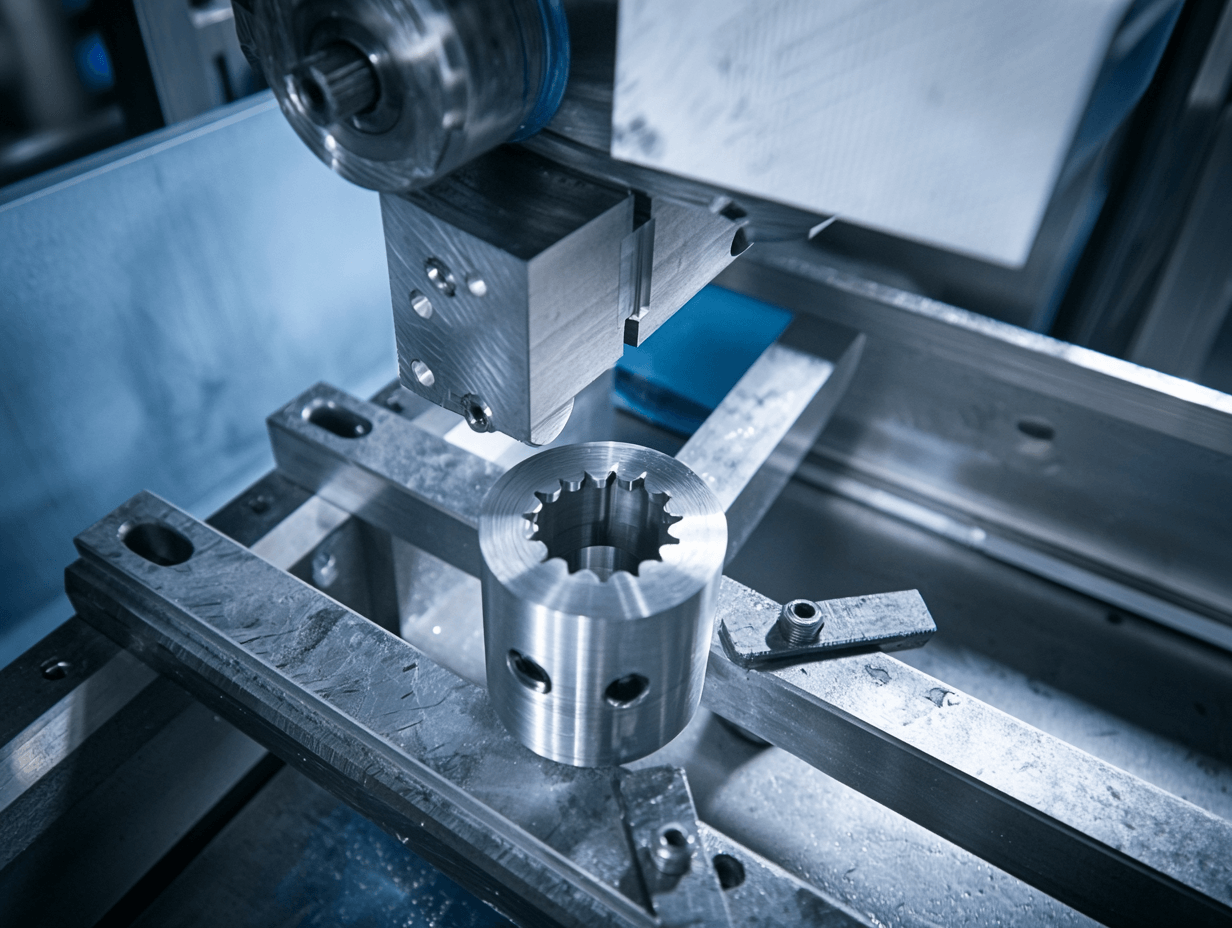

Большая часть заказов — резка на проволочно-вырезном станке с ЧПУ. Тонкая латунная проволока идёт по заданному контуру и прорезает заготовку насквозь. Так получаются узкие прорези, фасонные отверстия и внутренние углы с радиусом в десятые доли миллиметра, недостижимые для фрезы.

Работаем проволокой диаметром 0,15–0,3 мм. Чем тоньше проволока, тем меньше радиус во внутренних углах. Точные детали режем в несколько проходов: первый задаёт форму, следующие доводят размер и чистоту поверхности. Можем резать и с наклоном проволоки, под углом до 10°: так делают конусные отверстия матриц и уклоны пресс-форм.

Электроэрозионная обработка деталей

Обработка электроэрозией нужна не только для сквозной резки. Мы также:

  • прошиваем отверстия малого диаметра, в том числе стартовые отверстия под проволоку в закалённых заготовках;
  • вырезаем шпоночные пазы и шлицы в готовых валах и втулках без повторной термообработки;
  • извлекаем сломанные метчики, свёрла и шпильки из корпусов, не повреждая резьбу;
  • восстанавливаем изношенные участки штампов и оснастки.

Если деталь проходит токарную или фрезерную обработку у нас же, электроэрозионную доработку делаем в том же заказе. Возить заготовки между подрядчиками не придётся.

Что изготавливаем электроэрозией

  • штампы, матрицы и пуансоны для вырубки и гибки;
  • вставки и формообразующие элементы пресс-форм;

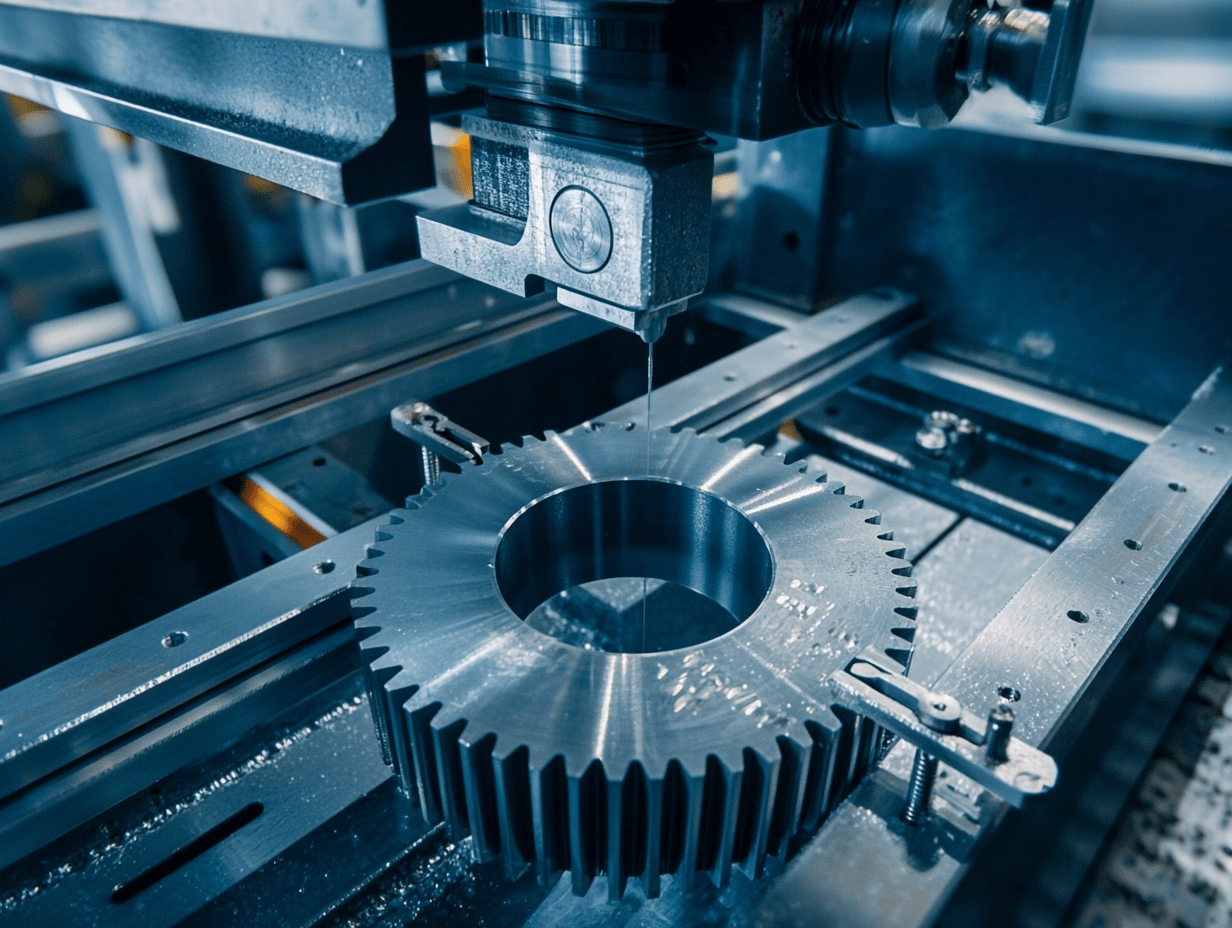

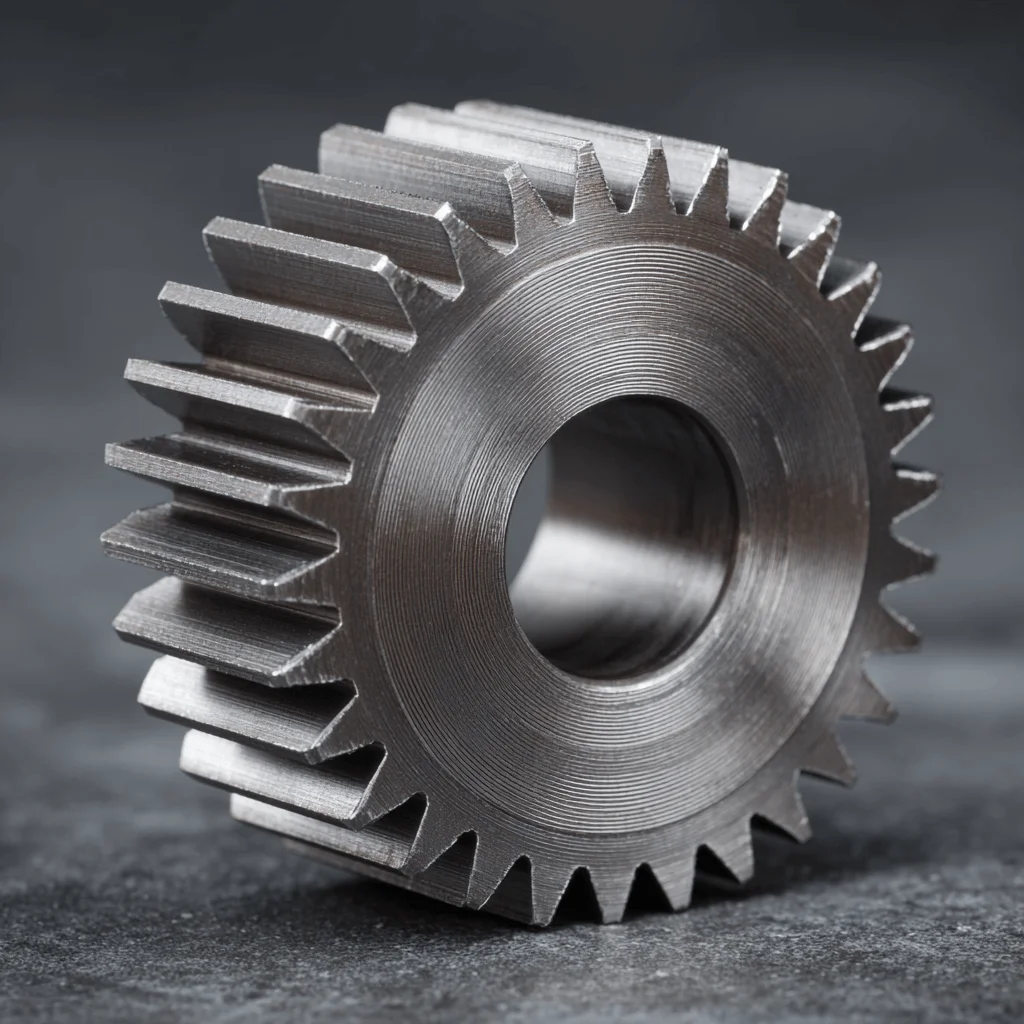

  • зубчатые колёса, звёздочки и зубчатые рейки;

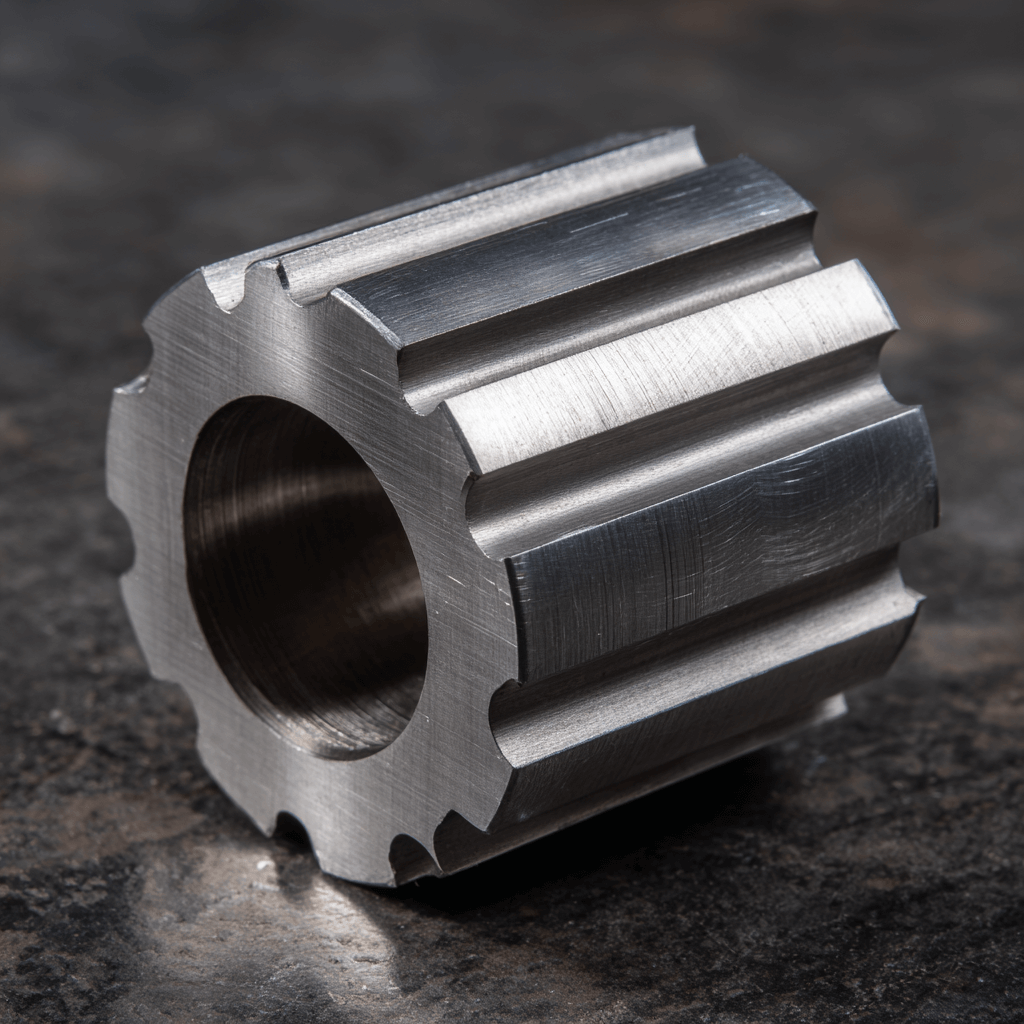

  • шлицевые и шпоночные пазы, в том числе в длинных деталях;
  • фасонные резцы и инструмент из твёрдых сплавов;
  • тонкостенные детали, которые деформируются при фрезеровании;
  • шаблоны, калибры и измерительную оснастку.

Какие материалы обрабатываем

Группа Марки
Инструментальные и штамповые стали У8, У10, Х12МФ, Х12, 5ХНМ
Конструкционные стали, в том числе закалённые Ст3, 45, 40Х, 30ХГСА
Нержавеющие стали 12Х18Н10Т, 20Х13, 40Х13, AISI 304, AISI 431
Титановые сплавы ВТ1-0, ВТ6
Твёрдые сплавы ВК8, Т15К6
Цветные металлы медь, латунь, бронза, алюминиевые сплавы

Пластик, керамику и стекло электроэрозией обработать нельзя: они не проводят ток. Для таких деталей подберём другой способ.

Оборудование

Электроэрозионная резка выполняется на проволочно-вырезном электроэрозионном станке с ЧПУ. Заготовка во время резки полностью погружена в диэлектрик. Это стабилизирует процесс и помогает держать точность на толстых деталях.

Параметр Значение
Перемещения по осям X × Y × Z, мм 600 × 400 × 300
Максимальные размеры заготовки, мм 790 × 550 × 300
Максимальная масса заготовки, кг 930
Диаметр проволоки, мм 0,15–0,3
Точность обработки, мм ±0,01
Шероховатость поверхности, мкм до Ra 0,8
Конусная резка до 10°

Цены на электроэрозионную резку

Простую резку считаем по длине реза и толщине заготовки, сложные контуры и доработку — по нормо-часам. Базовые расценки:

Толщина заготовки Конструкционная и инструментальная сталь, ₽/п. м реза Нержавеющая сталь, ₽/п. м реза
1 мм от 250 от 300
5 мм от 290 от 340
10 мм от 490 от 540
20 мм от 730 от 930
Свыше 20 мм, титан, твёрдые сплавы по расчёту
Сложный контур, прошивка, доработка деталей от 1 500 ₽/нормо-час

Установку заготовки и заправку проволоки считаем один раз на партию. Цены указаны без НДС. На итог влияют точность, число проходов и размер партии, поэтому точную сумму назовём после разбора чертежа.

Как заказать электроэрозионную обработку

  1. Пришлите чертёж или 3D-модель на info@avanprom-metal.ru или позвоните по номеру +7 812 614-10-47.
  2. Укажите материал, толщину, количество деталей и требования к точности.
  3. Технолог проверит чертёж, подберёт режим и рассчитает стоимость.
  4. Мы согласуем коммерческое предложение и подпишем договор.
  5. Изготовим детали, ОТК проверит их по чертежу.
  6. Детали можно забрать из цеха. По СПб и области привезём их сами, в другие регионы отправим транспортной компанией.

Для контурной резки лучше всего прислать контур в DWG или DXF в масштабе 1:1. Так программа для станка готовится быстрее, а расчёт получается точнее. Подойдут и PDF, STEP, КОМПАС. Нет чертежа — снимем размеры с образца.

Вопросы и ответы

Сколько стоит электроэрозионная резка?

Резка стали толщиной 10 мм — от 490 ₽ за погонный метр. Сложные контуры и доработку считаем по нормо-часам, от 1 500 ₽. Точную цену назовём по чертежу, расчёт бесплатный.

Можно заказать одну деталь?

Да. Делаем и единичные детали, и прототипы, и серии, а также ремонтируем оснастку.

Заготовки какой толщины вы режете?

Высотой до 300 мм и массой до 930 кг. Если деталь крупнее, пришлите чертёж: посмотрим, как её обработать.

Какую точность выдерживаете?

До ±0,01 мм, шероховатость до Ra 0,8 мкм. Многое зависит от толщины детали и числа проходов.

Чем электроэрозия лучше лазерной или гидроабразивной резки?

Она точнее, режет металл любой твёрдости и не оставляет зоны термического влияния. Лазер и гидроабразив быстрее и дешевле на раскрое листа. Электроэрозию выбирают для точных деталей, закалённых заготовок и сложных контуров.

Можно ли обработать уже закалённую деталь?

Да, и это одно из главных преимуществ метода. Деталь закаливают заранее, а потом вырезают в чистовой размер. Поводки после термообработки на геометрию уже не влияют.
