Токарно-фрезерная обработка металла

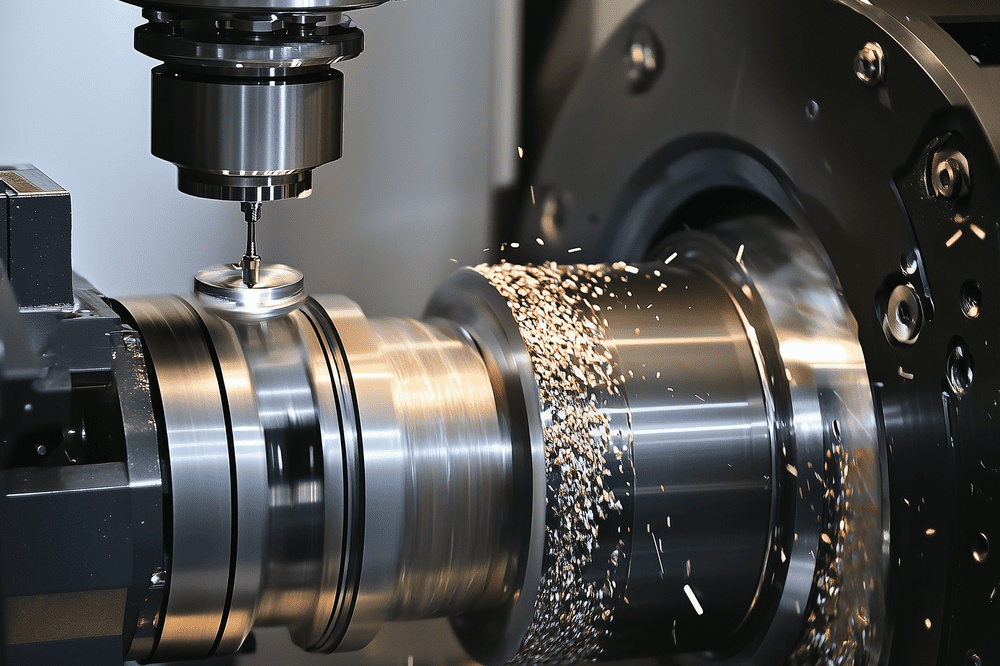

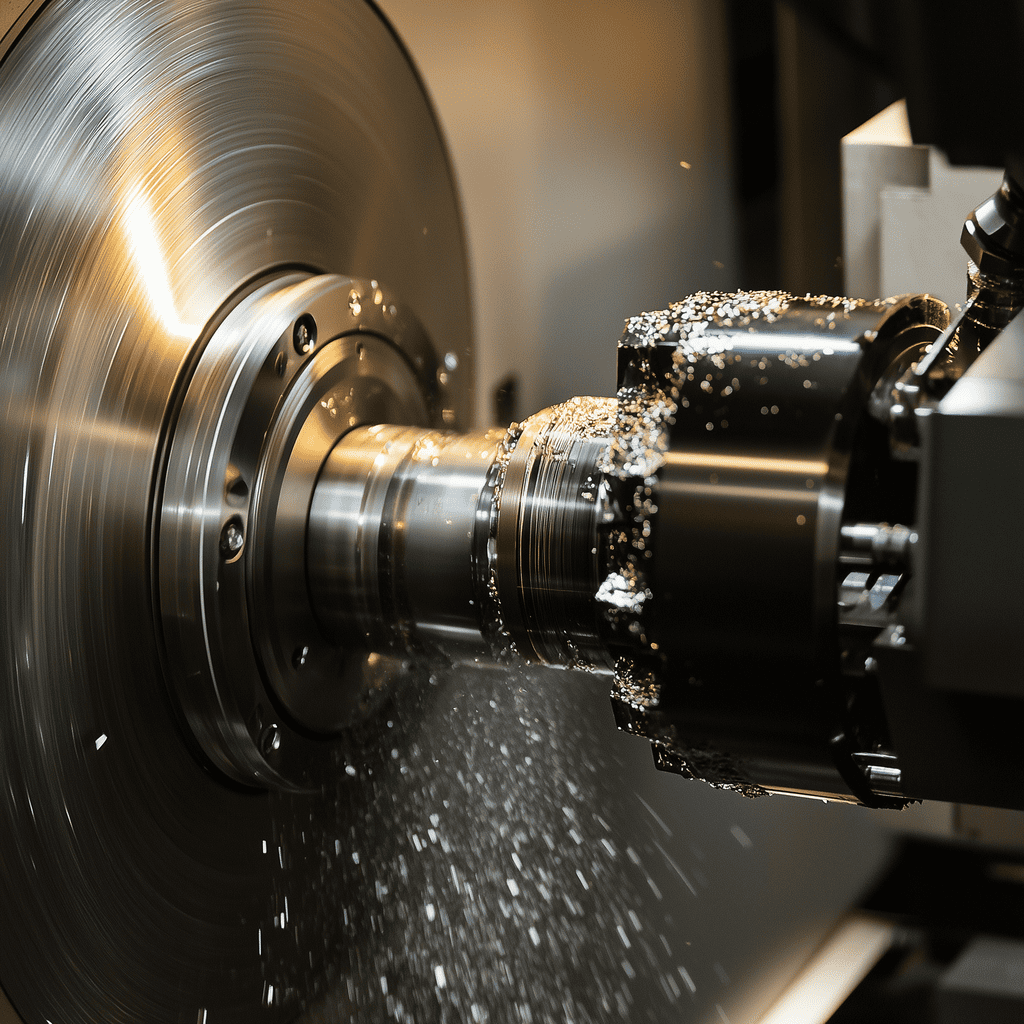

Токарно-фрезерная обработка детали на станке Mazak INTEGREX
Токарно-фрезерные работы по металлу Фрезерование паза на токарно-фрезерном центре
Оставить заявку
  • Все виды токарно-фрезерных работ выполняются в строгом соответствии с чертежами заказчика и нормативами ГОСТа.
  • Контроль качества изделий на каждом этапе мехобработки.
  • Строгое соблюдение регламента работ, заявленного в договоре.
  • Возможность работы по индивидуальным заказам.
  • Минимальный заказ: от 1 детали
  • Минимальная сумма заказа: от 15 000 рублей
от 1 500 руб. / нормо-час
от
1 500
руб. / нормо-час

Максимальные параметры обрабатываемых деталей:

  • INTEGREX i-500: диаметр до 670 мм, длина до 1580 мм, масса до 500 кг;
    INTEGREX i-500: диаметр до 670 мм, длина до 1580 мм, масса до 500 кг;
  • INTEGREX i-150: диаметр до 250 мм, длина до 500 мм — для мелких точных деталей.
    INTEGREX i-150: диаметр до 250 мм, длина до 500 мм — для мелких точных деталей.

Выполняем токарно-фрезерную обработку металла на заказ в СПб и Ленинградской области. Основная часть работ идёт на многофункциональных центрах Mazak INTEGREX: точение, фрезерование, сверление и нарезание резьбы выполняются за одну установку, без переноса детали между станками. Деталь не теряет базу, поэтому соосность и взаимное расположение поверхностей сохраняются. Токарно-фрезерная обработка деталей диаметром до 670 мм и длиной до 1580 мм — от одной штуки до серии. Стоимость — от 1 500 руб./нормо-час.

Токарные и фрезерные станки удаляют на заготовке лишние слои, придавая ей заданную форму и нужный размер. Вид металлообработки и конкретный алгоритм определяет профессионал, ориентируясь на чертежи заказчика.

Наши услуги по токарно-фрезерным работам по металлу:

  • точение;
  • развёртывание;
  • зенкерование;
  • нарезка внутренней и внешней резьбы;
  • создание канавок;
  • торцевание;
  • шлифовка поверхностей.

Мы используем токарный станок для производства цилиндров и дисков, валов и гаек, осей и муфт — как правило, это более простые детали, чем полученные на фрезерном оборудовании. При помощи фрезы можно создать сложные конфигурации, наиболее частый вариант заказа — автомобильные шестерни. Аналогичные компоненты производятся на фрезеровальных станках и для самолётостроения.

Основные сферы применения токарно-фрезерных работ

Современные технологии объединяют целый комплекс операций по механообработке металла. Многоэтапный процесс позволяет обеспечивать высокую точность и качество поверхности обрабатываемых деталей.

Основные области применения изделий, выполненных с помощью токарного и фрезерного оборудования:

  • автомобилестроение;
  • судостроение;
  • авиационная и космическая промышленность;
  • станкостроение;
  • изготовление промышленных (станочных) инструментов.

Какие задачи решает токарная и фрезерная обработка:

  • валы со шпоночными пазами, лысками и шлицами;
  • фланцы и крышки с крепёжными отверстиями по окружности;
  • корпуса и втулки с поперечными отверстиями и резьбами;
  • детали насосов, редукторов и гидравлики;
  • заготовки шестерён и зубчатых колёс.

В автомобильной и авиационной промышленности токарные и фрезерные операции используются для изготовления компонентов сложной конфигурации.

Особенности токарно-фрезерных работ

На практике для изготовления деталей чётко по заданным параметрам необходимы оба вида работ. Комбинированный токарно-фрезерный станок выполняет все операции за одну установку, поэтому погрешность от переустановок исключена.

Мастера используют и универсальные станки, обеспечивающие изготовление крупных партий однотипных деталей, и узкоспециализированное оборудование, которое позволяет выполнять задания любой сложности.

Фрезерная обработка на токарном станке

Обычный токарный станок умеет только точить. Чтобы профрезеровать паз, лыску или просверлить отверстие сбоку, деталь снимают и переставляют на фрезерный станок, а на каждой переустановке теряются точность и время. В центрах INTEGREX фрезерная обработка на токарном станке встроена: фрезерный шпиндель поворачивается под нужным углом по оси B, а шпиндель с деталью позиционируется по оси C. За одну установку получаем вал со шпоночными пазами и лысками, фланец с отверстиями по окружности, корпус с поперечными отверстиями и резьбами. Пример такой работы — кейс «Токарно-фрезерная обработка детали».

По конкретному чертежу заказчика возможен расширенный комплекс работ на проволочных и прошивочных станках.

Качество и точность гарантированы при выполнении любых видов металлообработки:

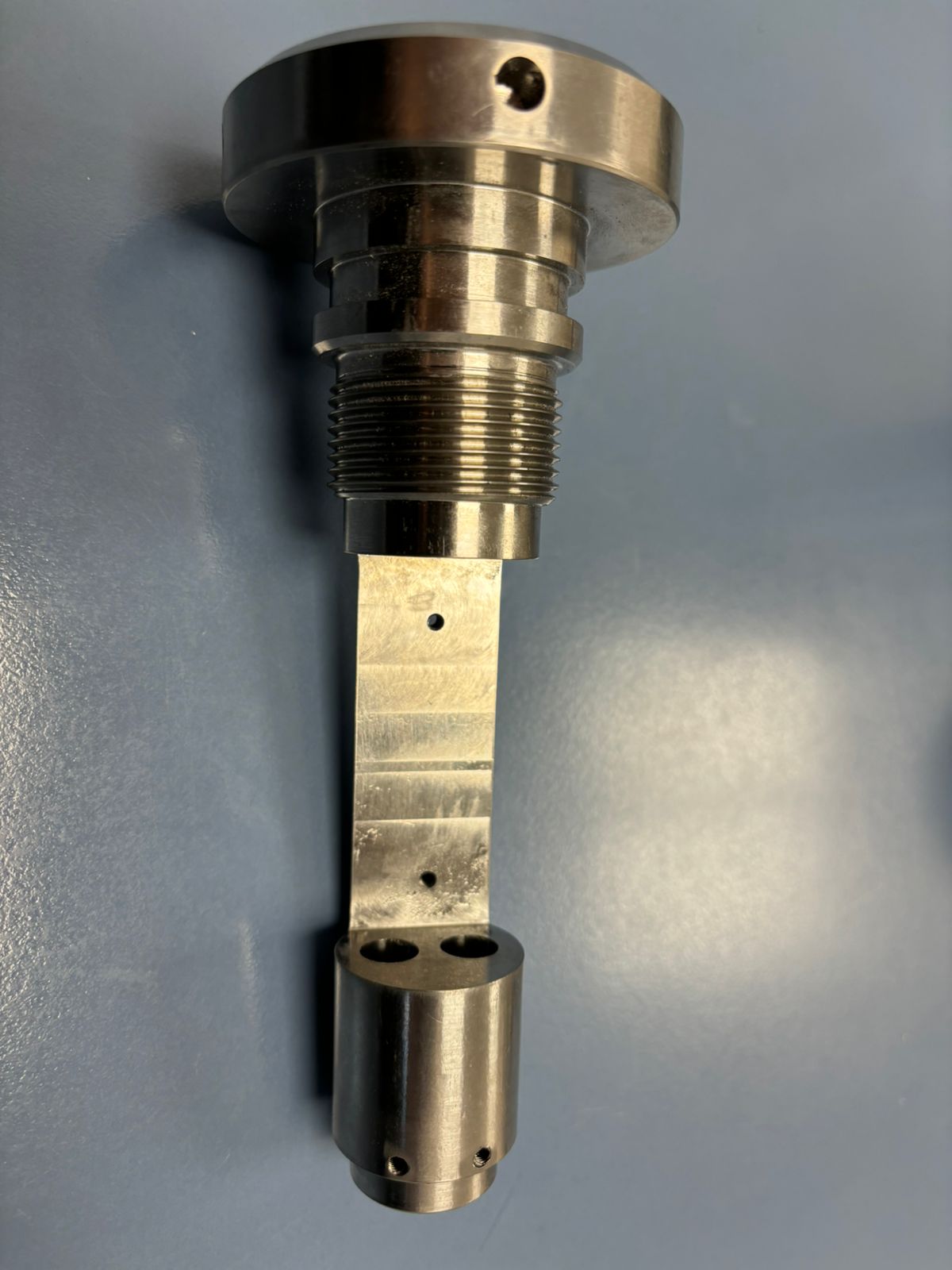

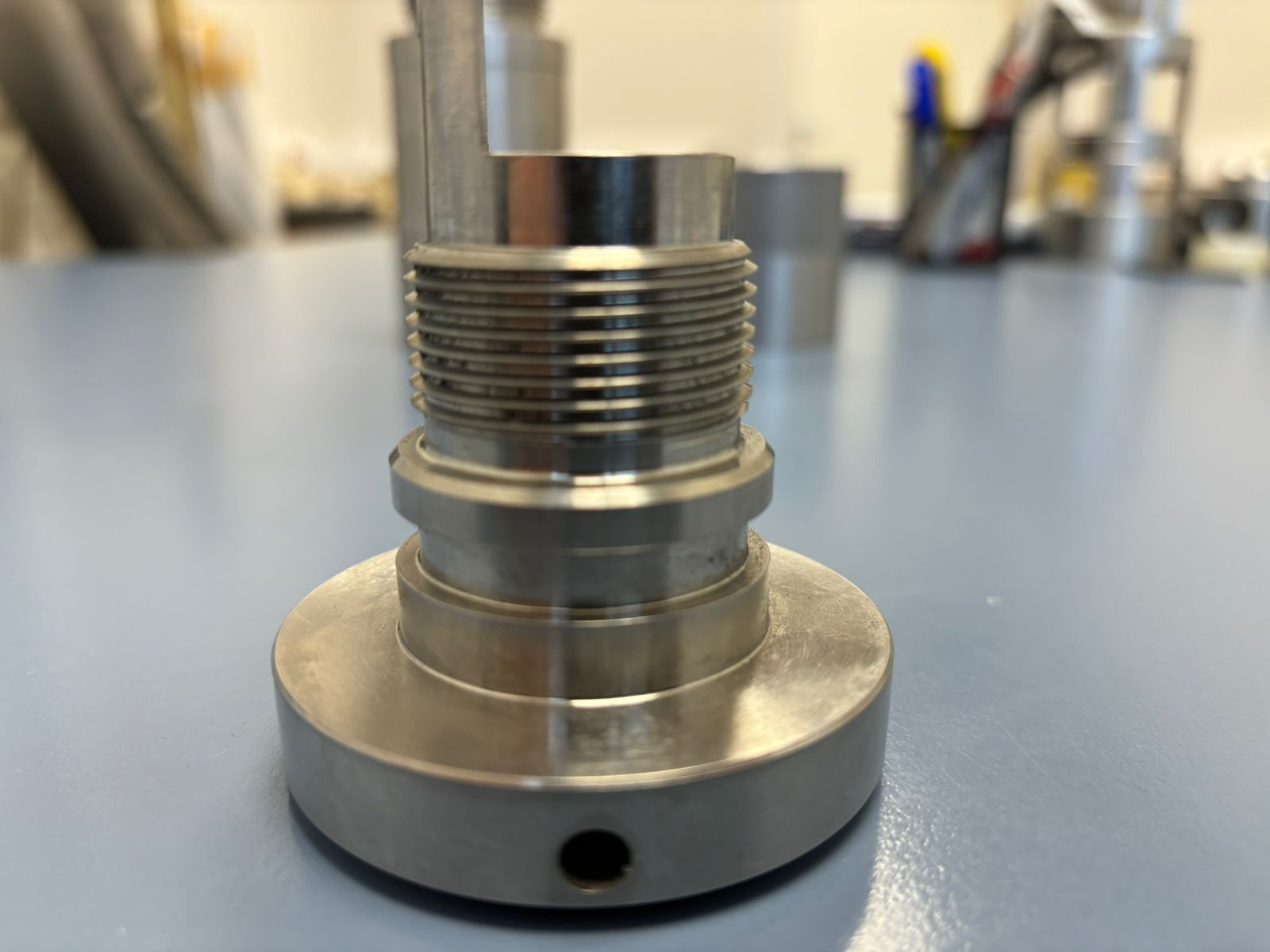

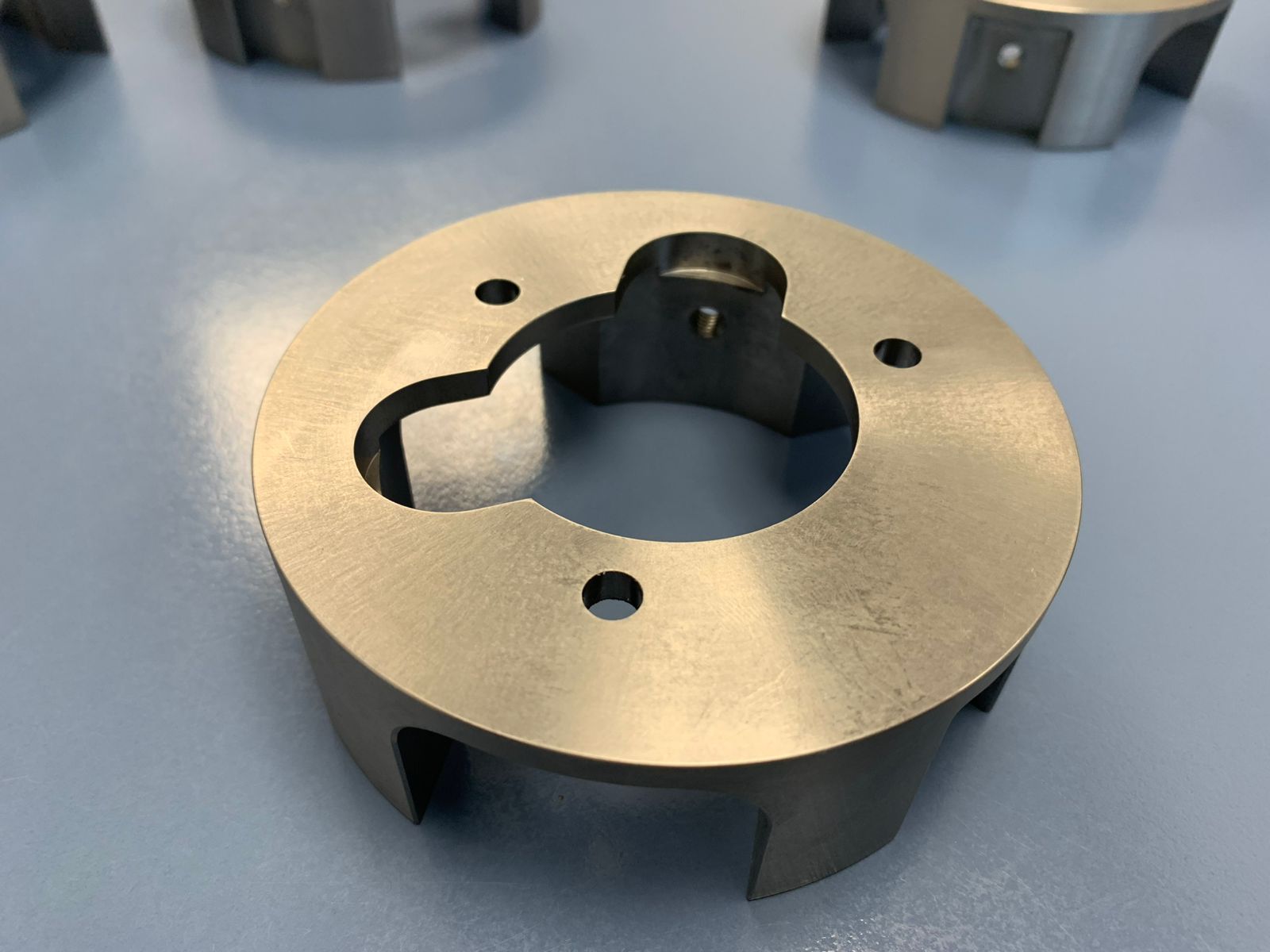

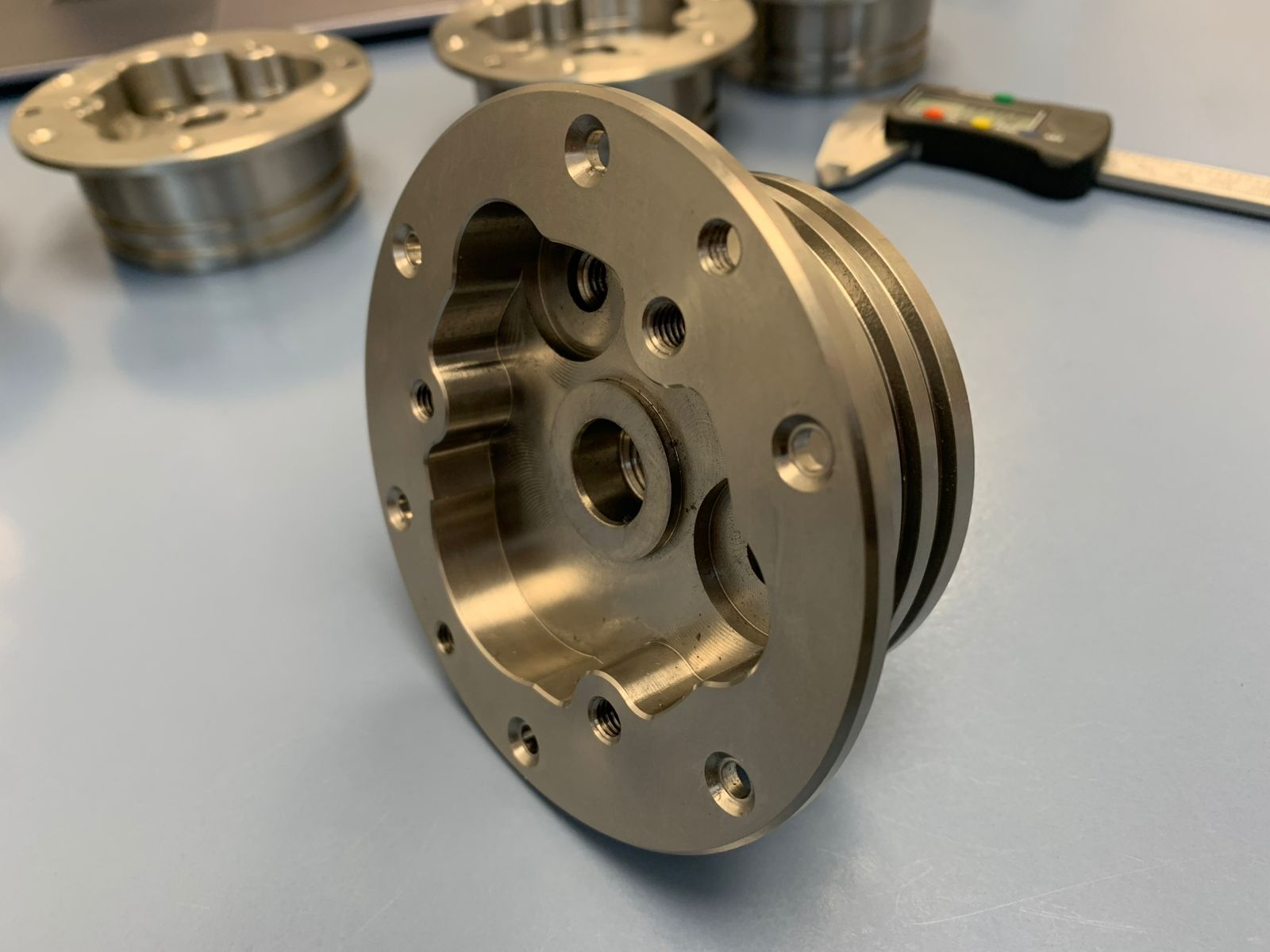

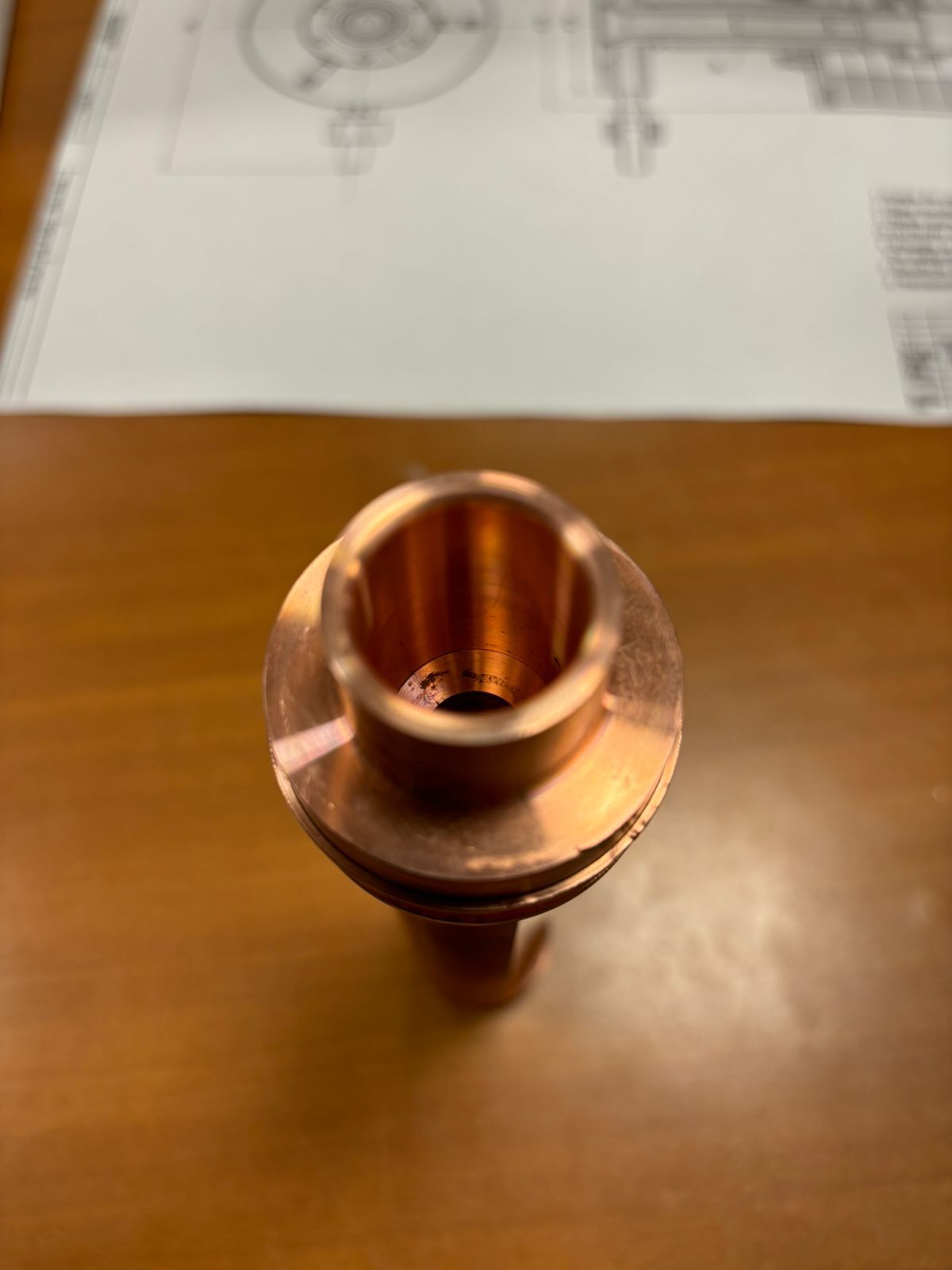

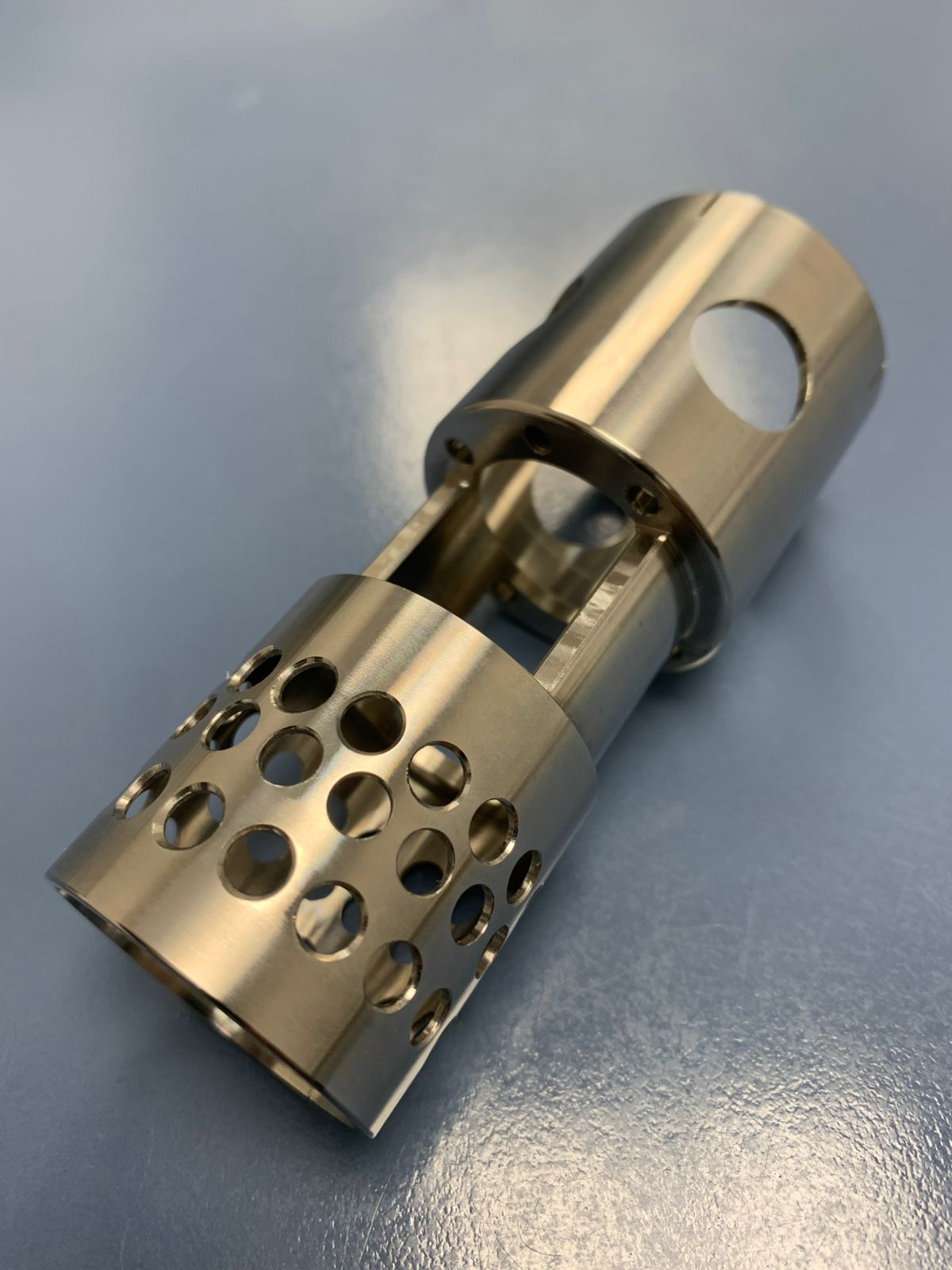

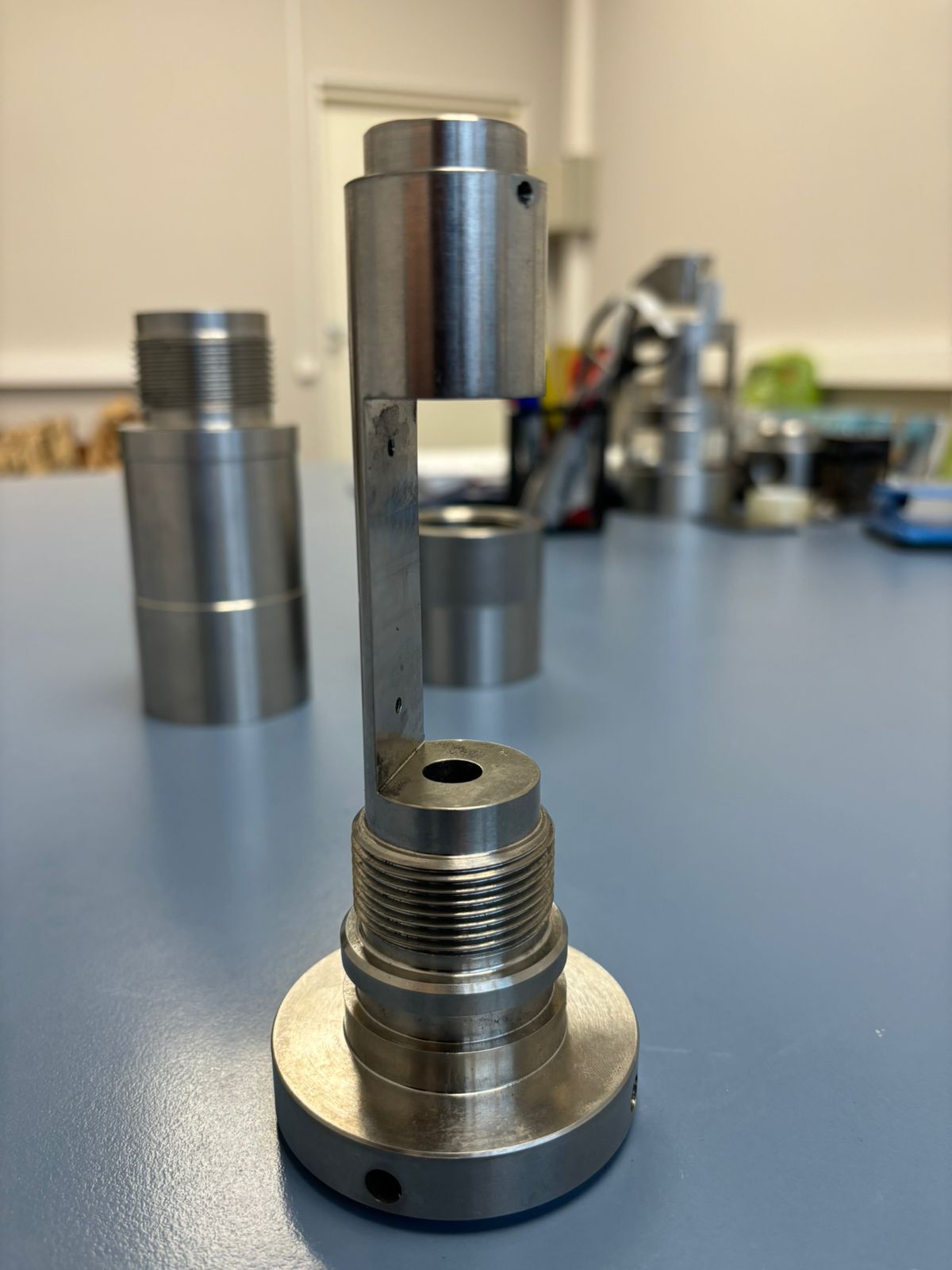

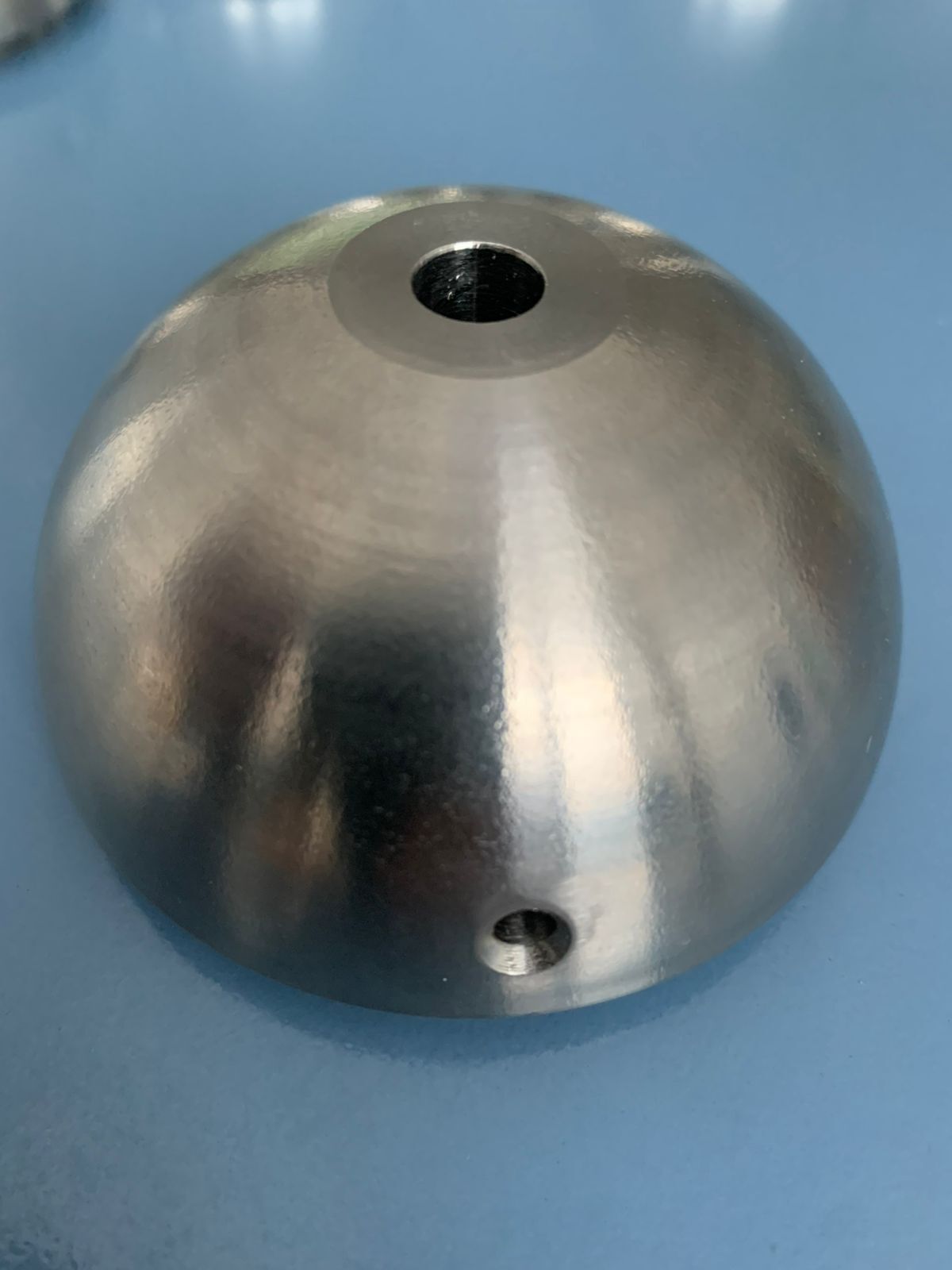

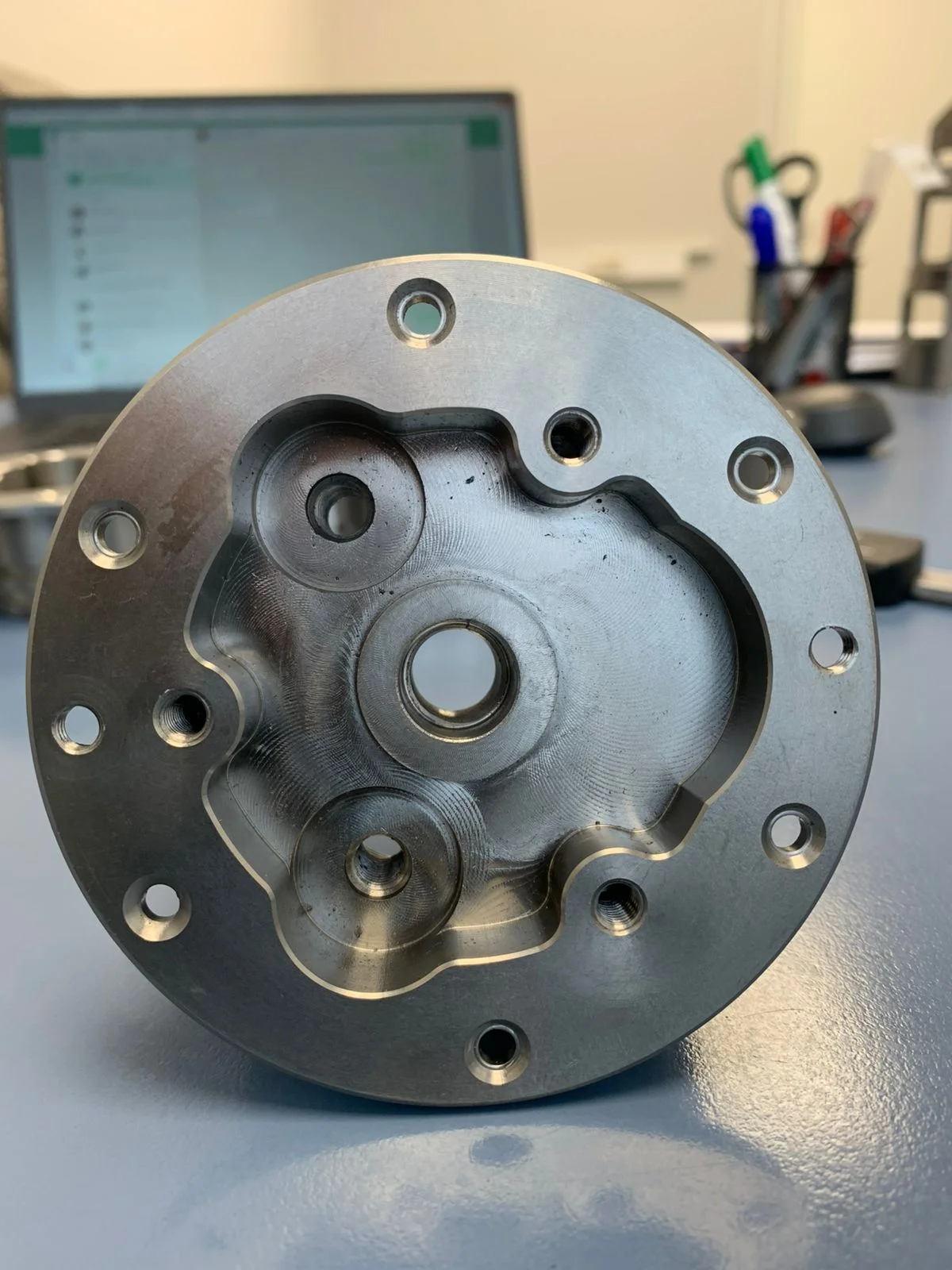

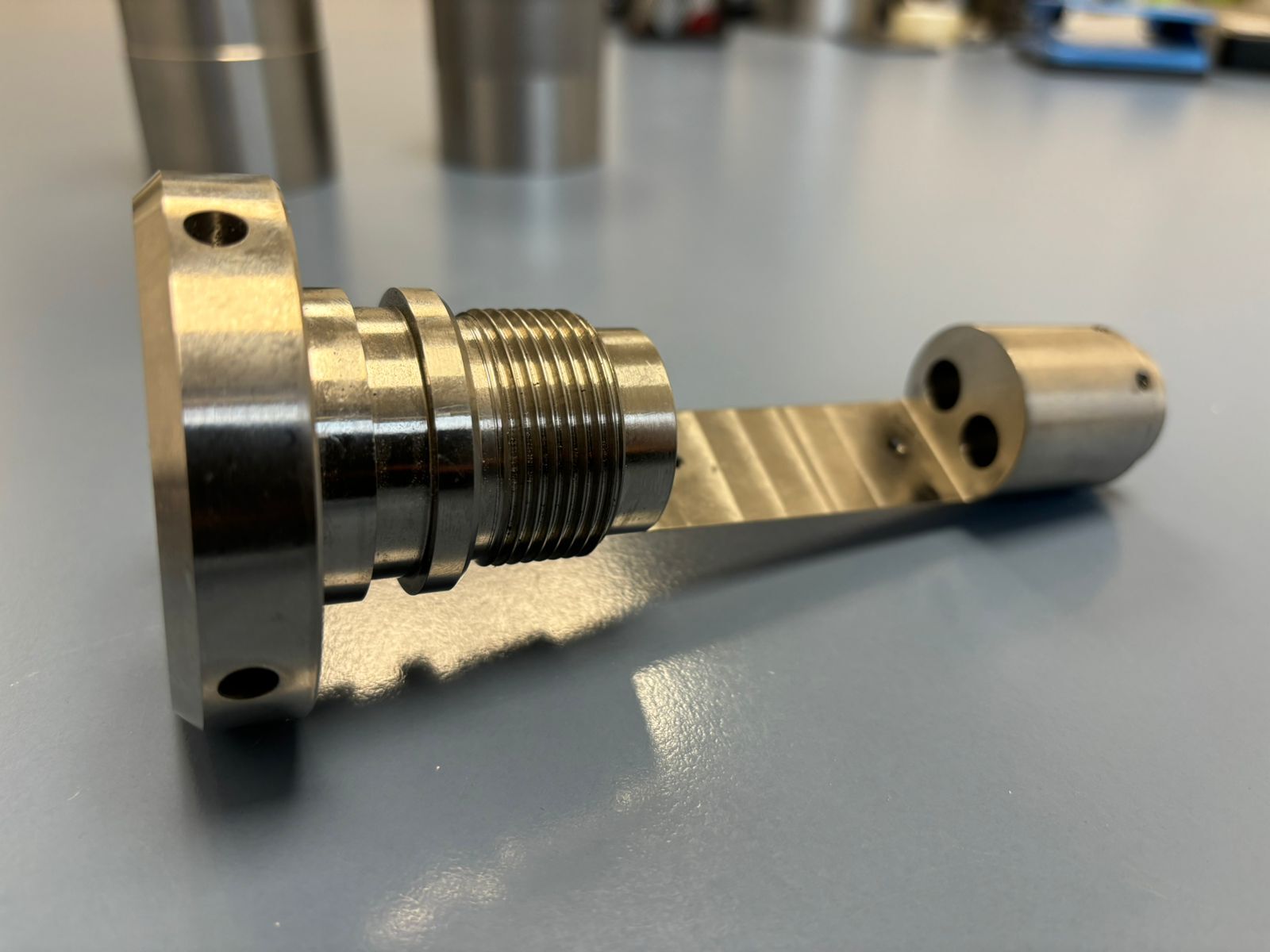

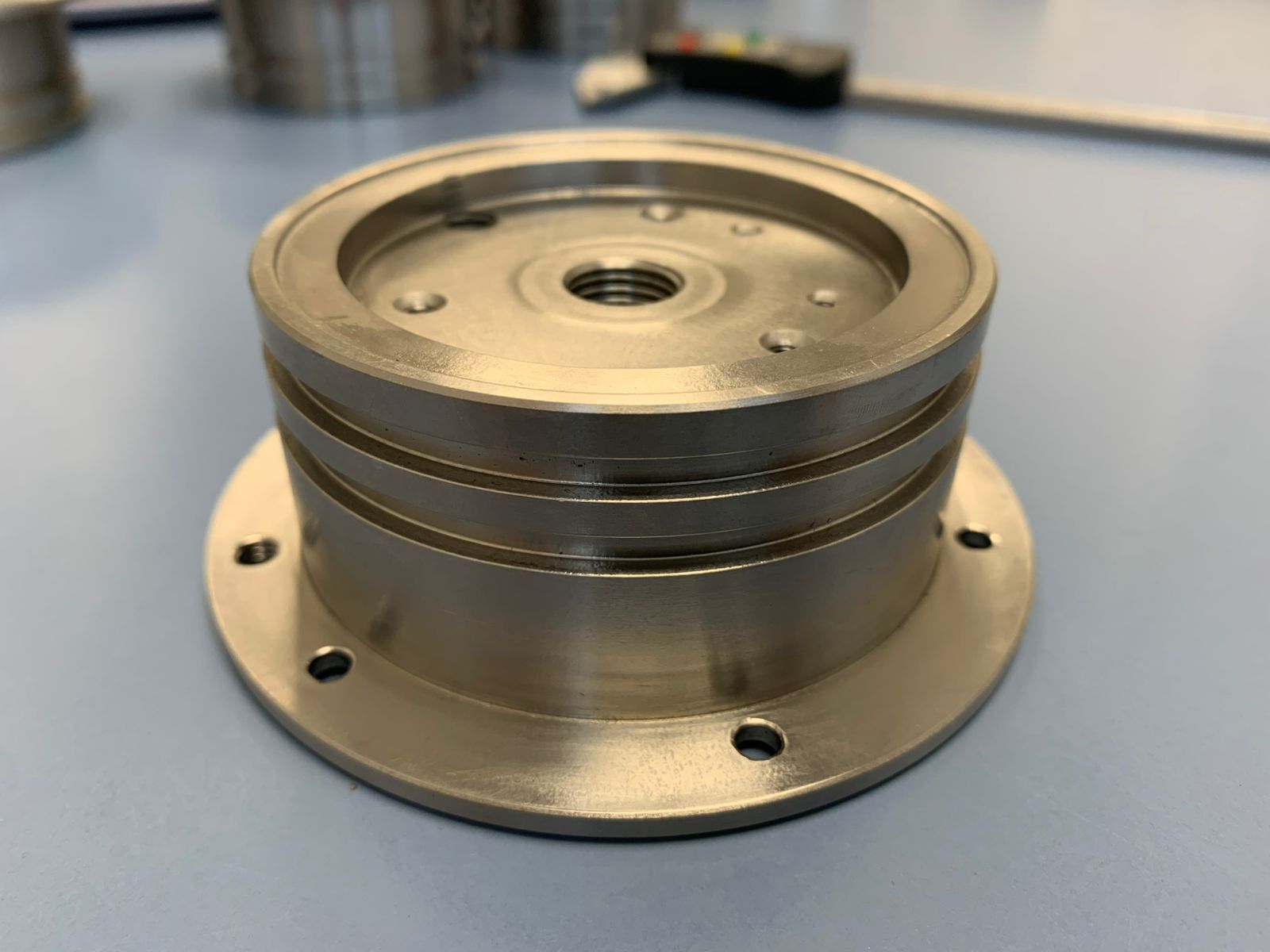

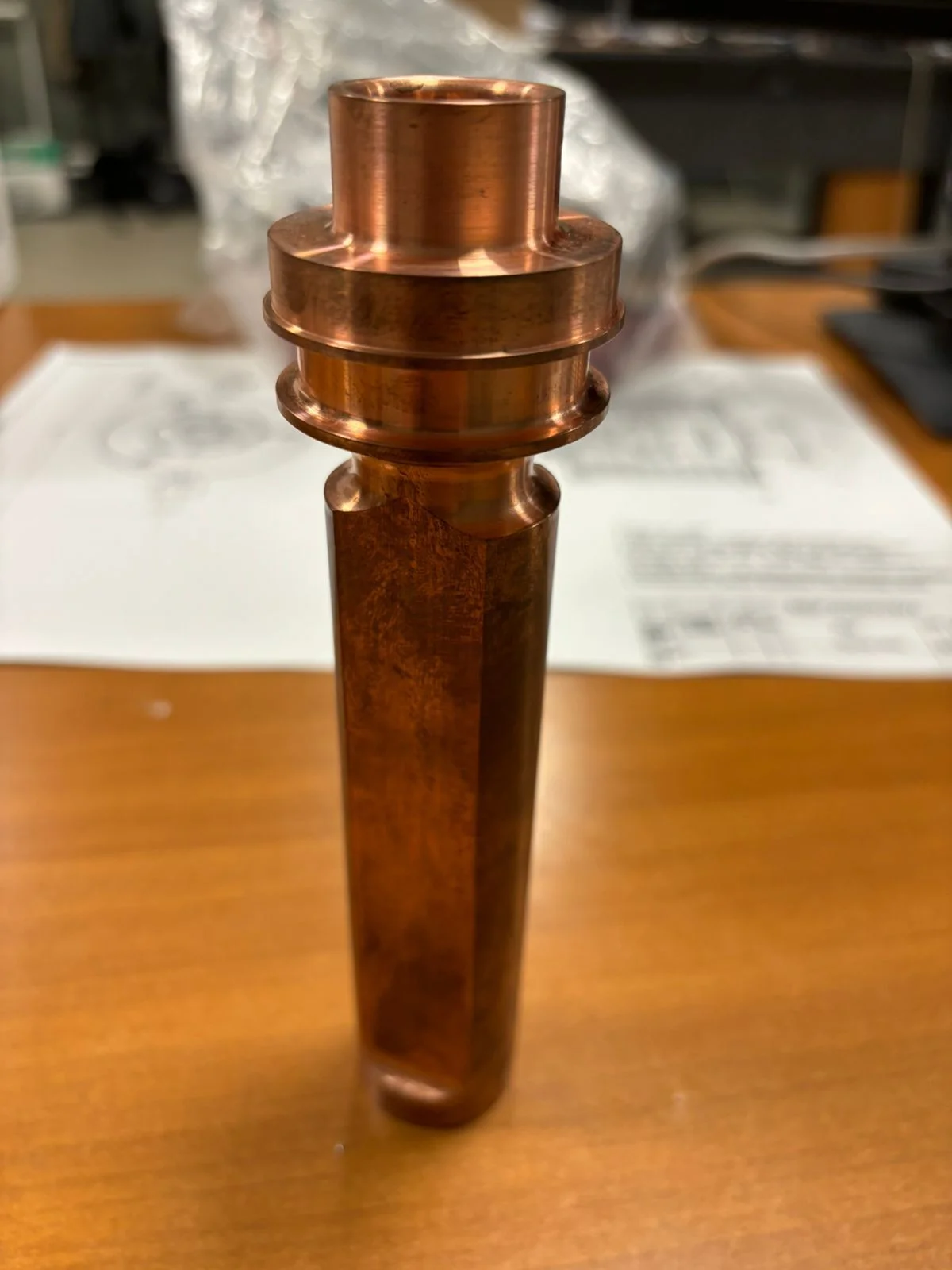

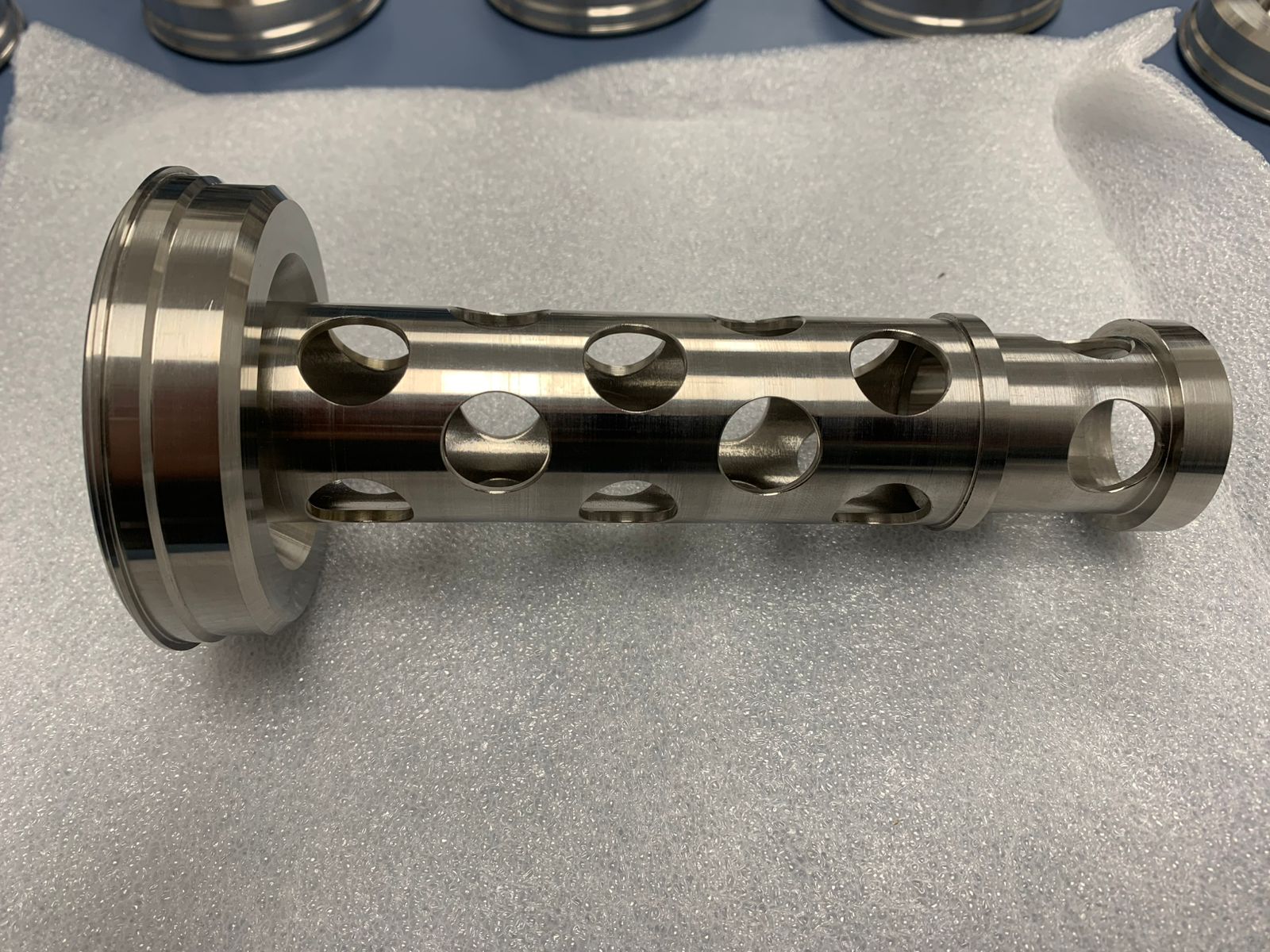

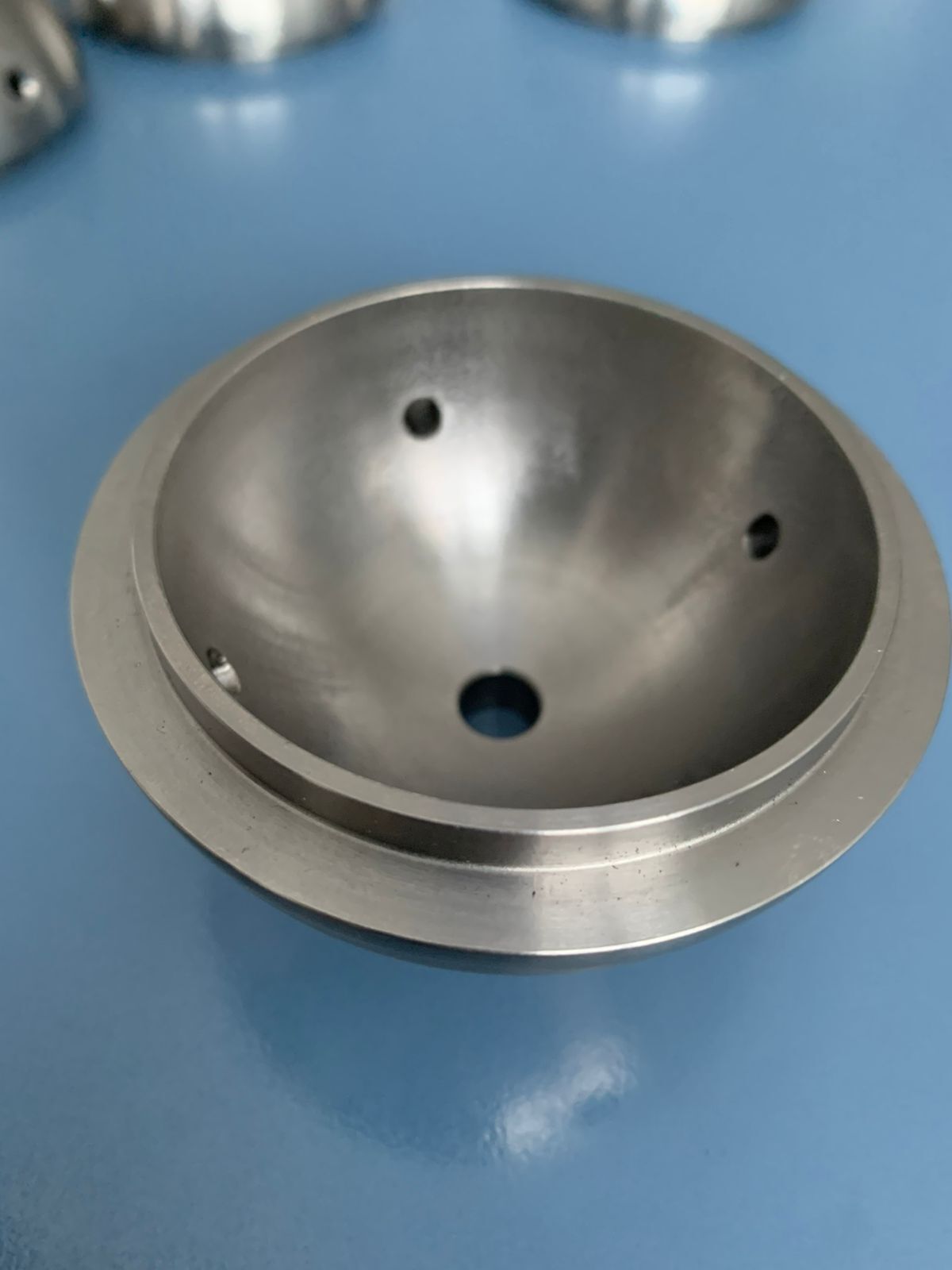

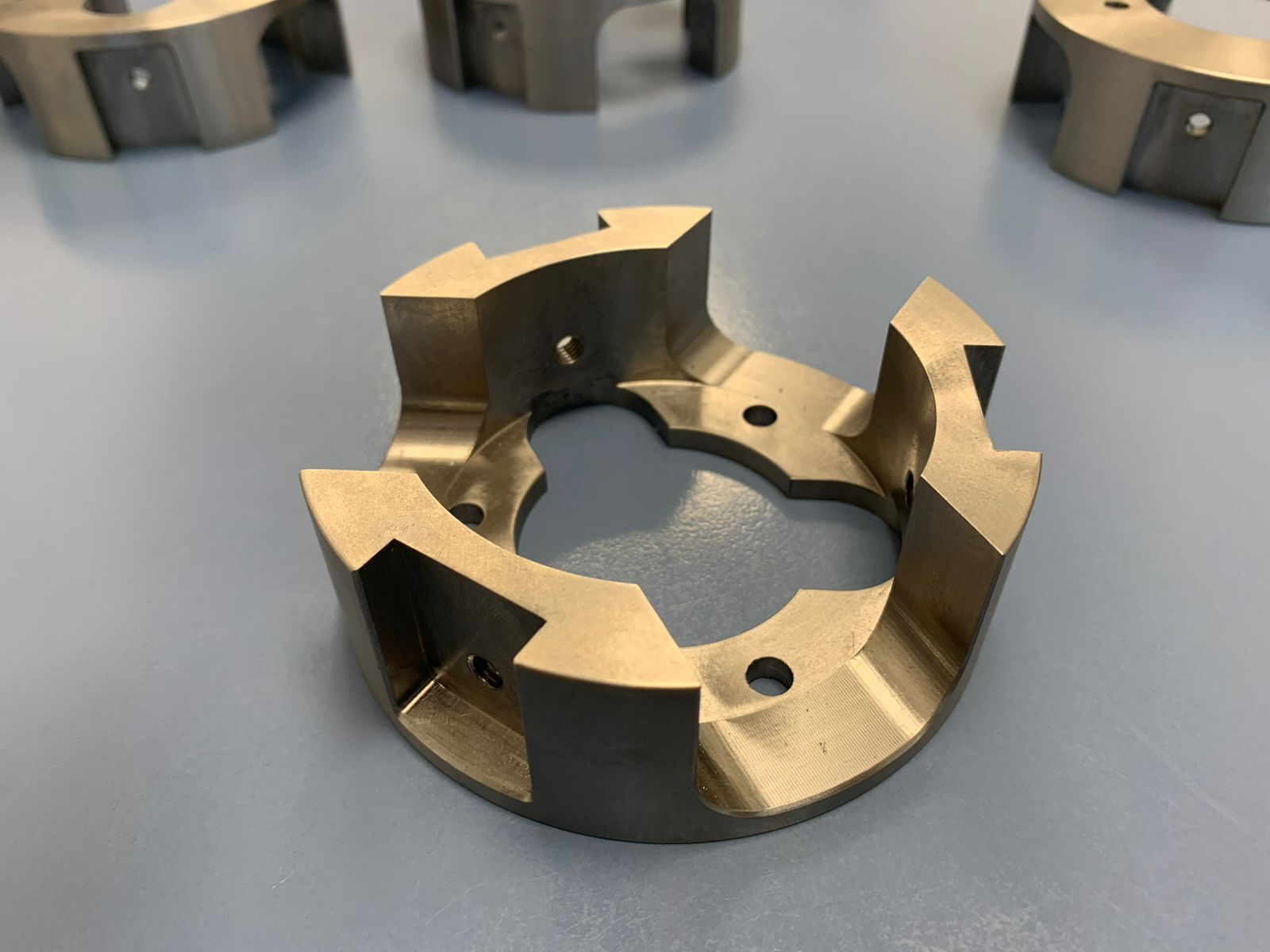

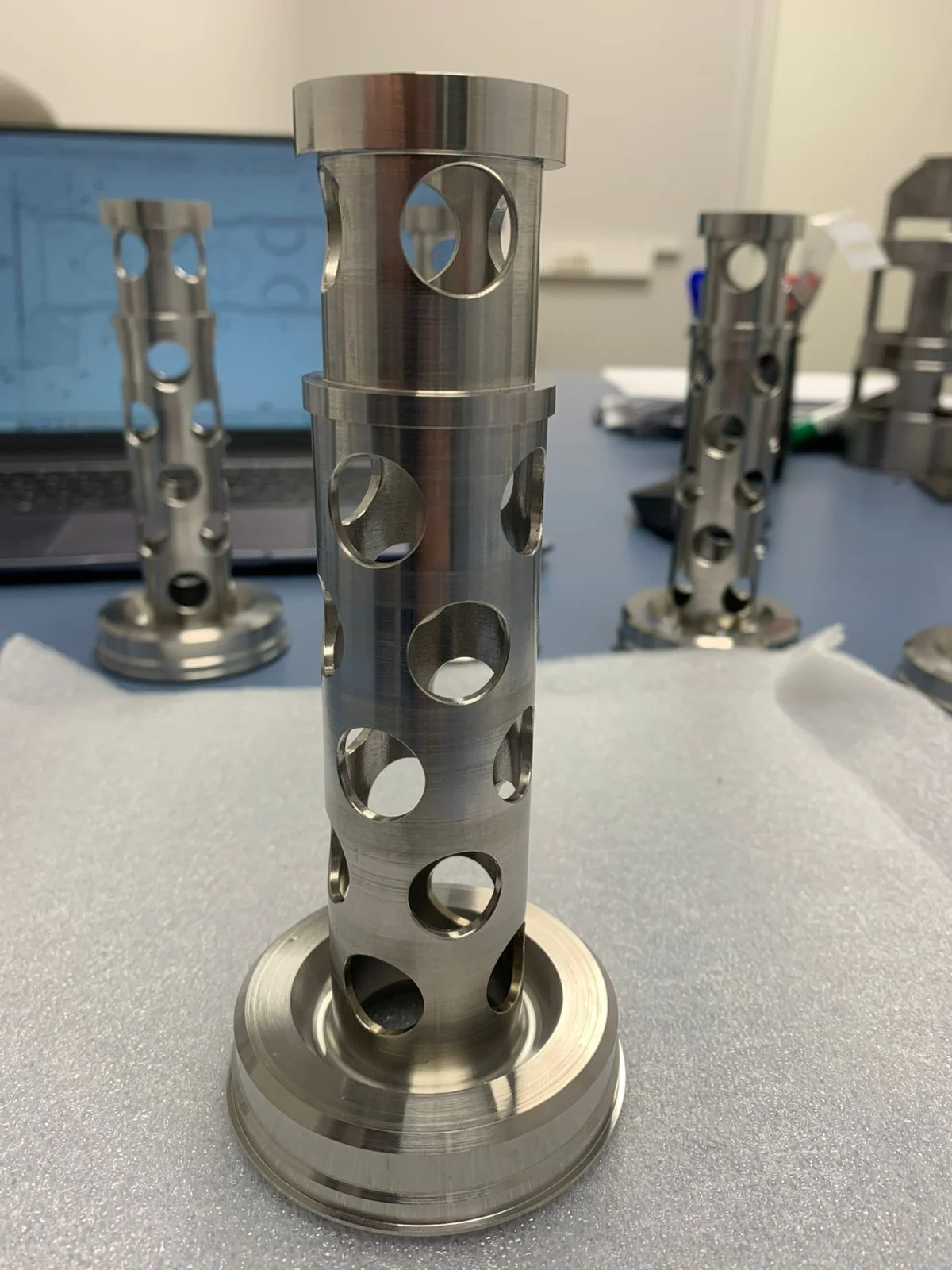

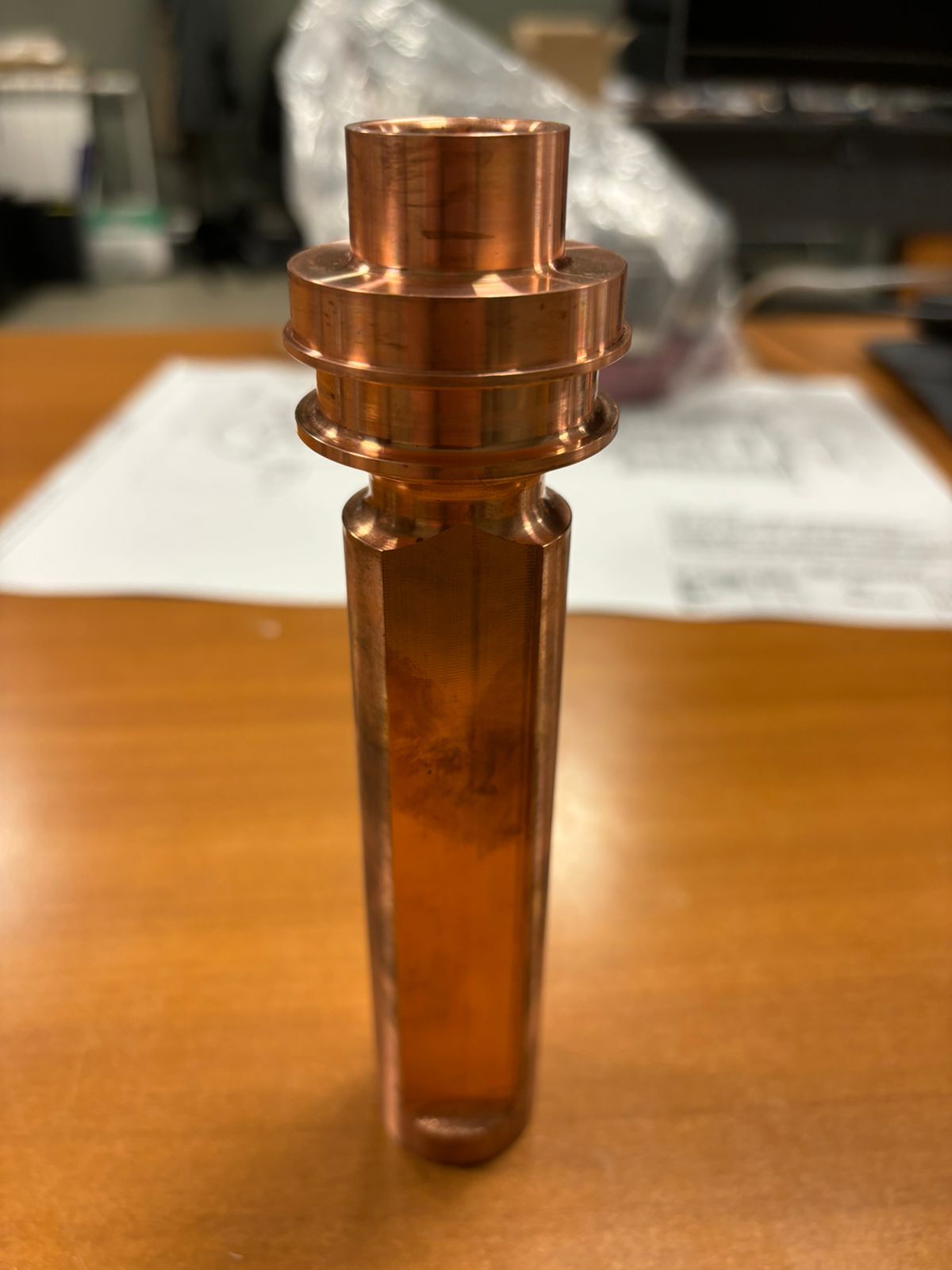

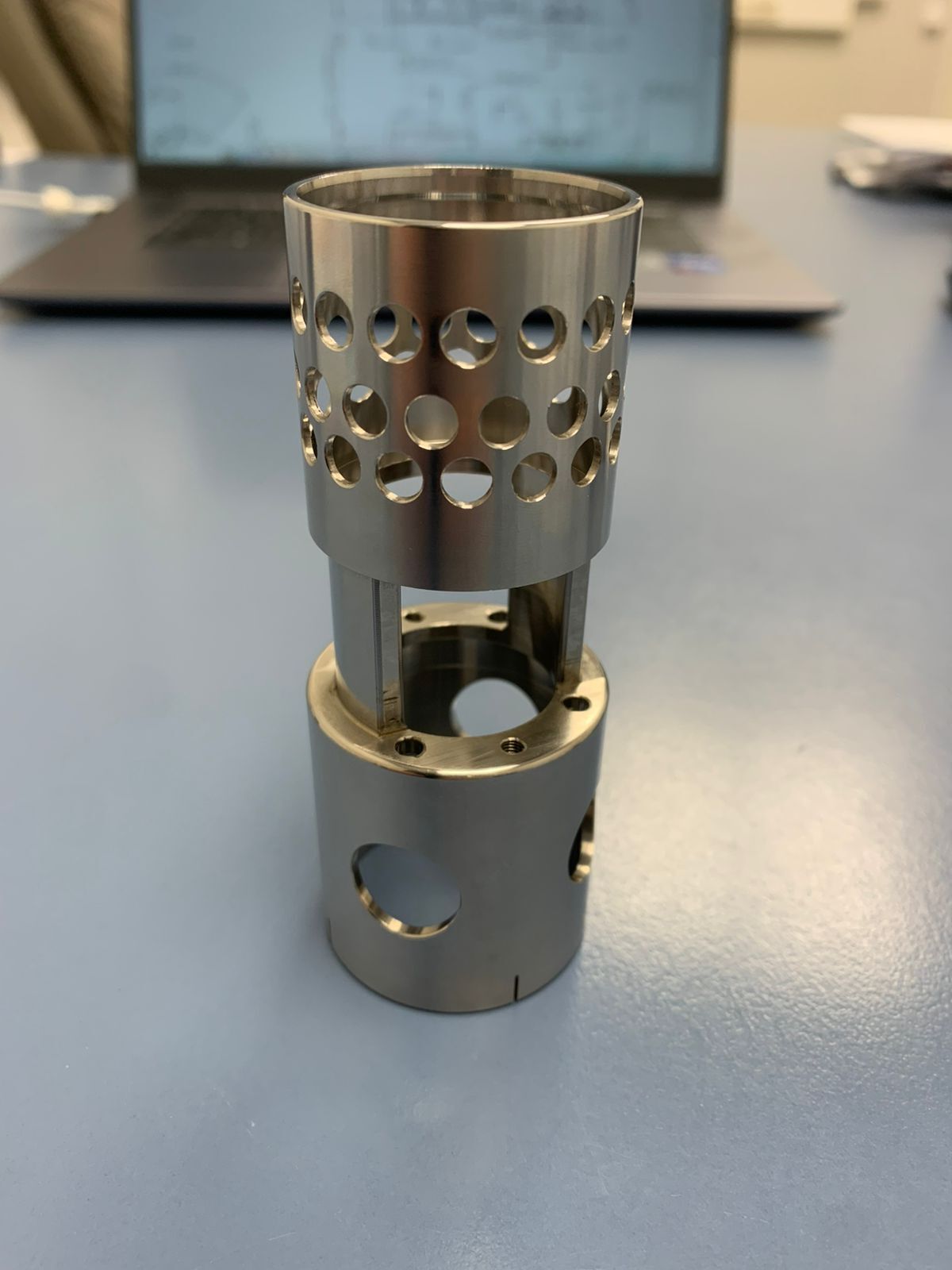

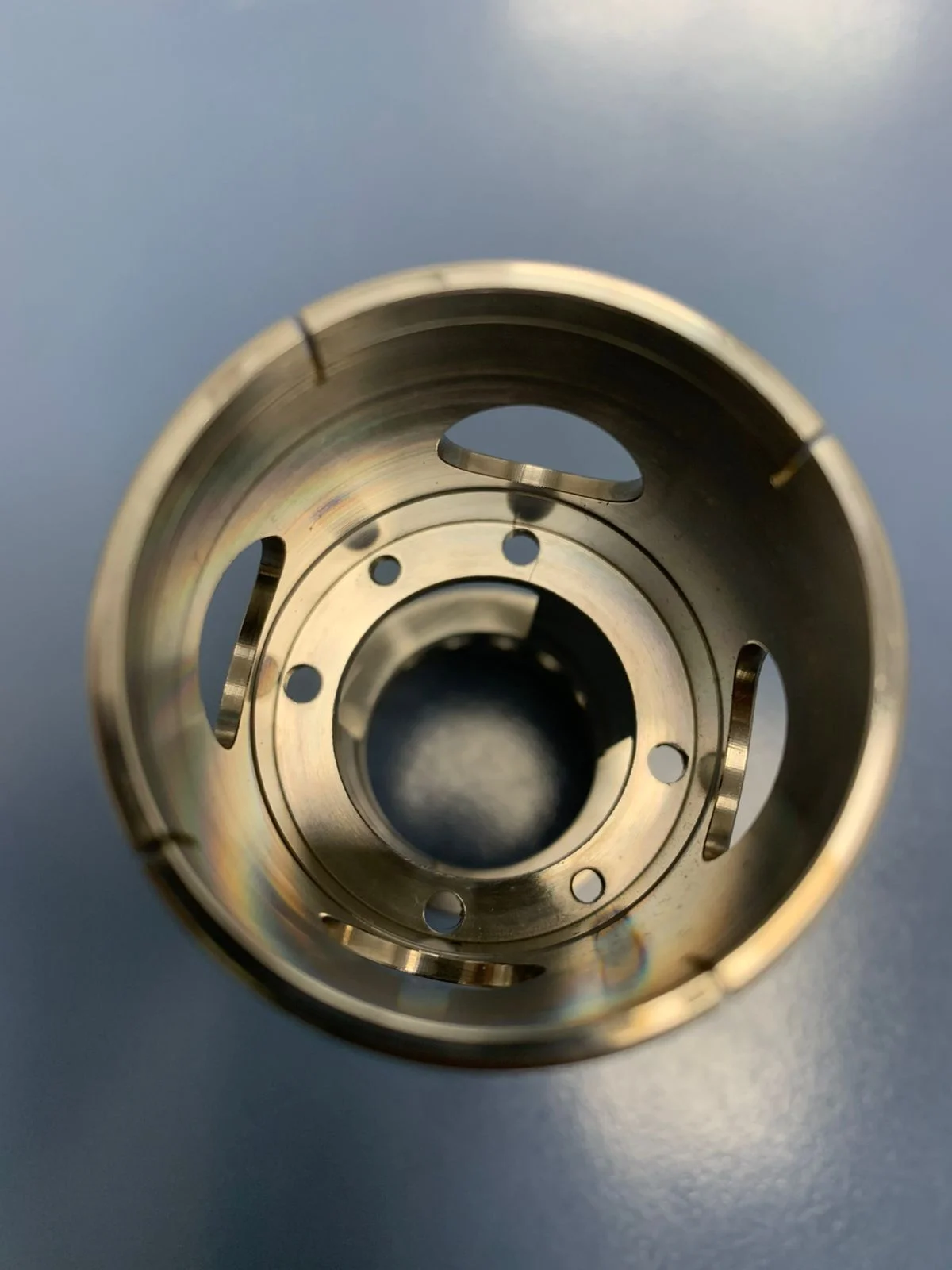

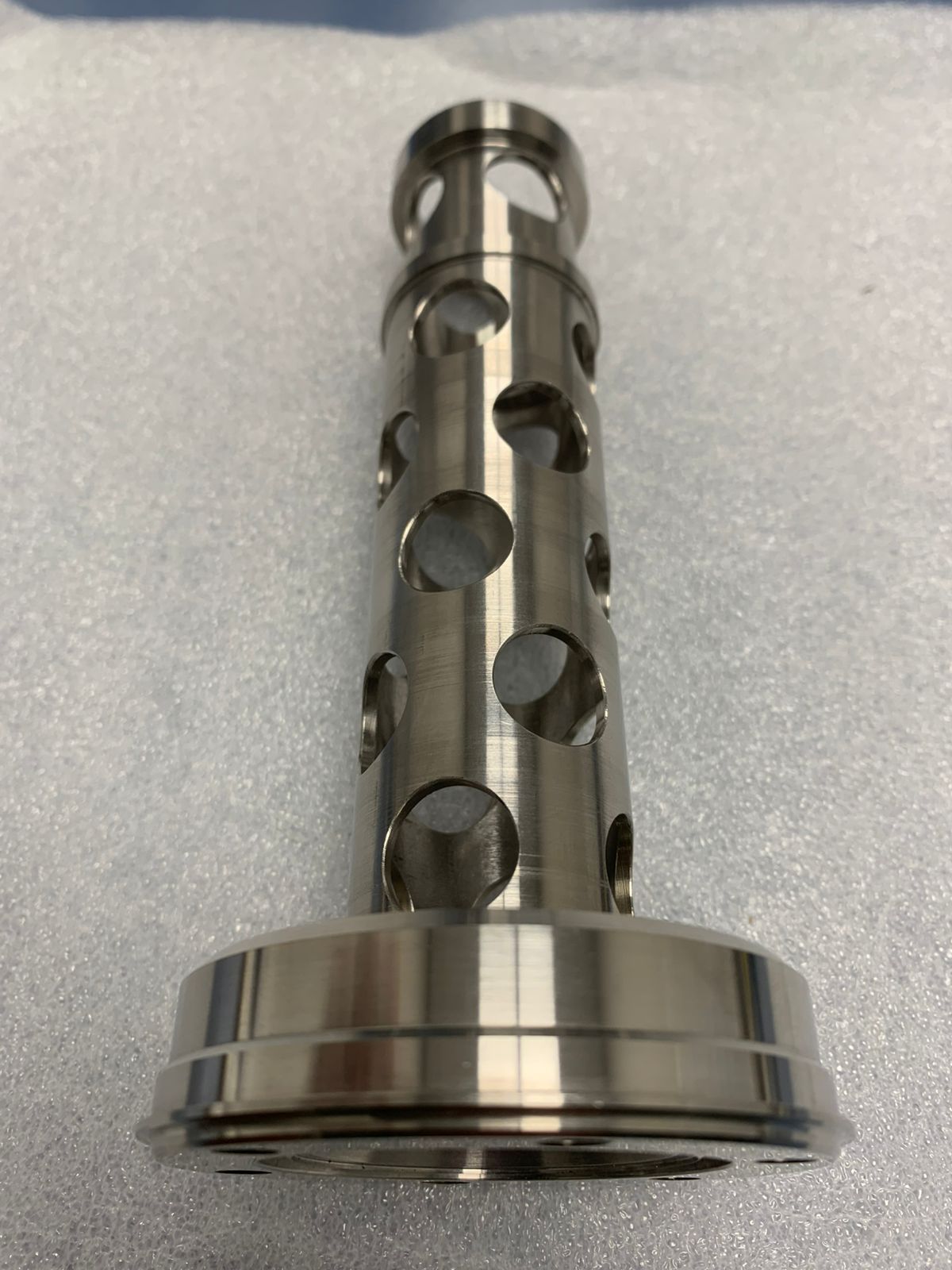

Токарно-фрезерная обработка деталей: примеры работ

Преимущества токарно-фрезерных работ

Современное оборудование с ЧПУ гарантирует высокое качество наших услуг, точность параметров и позволяет выпускать большой объём изделий, обеспечивая все необходимые свойства:

  • скорость выполнения заказа;
  • повторяемость размеров в серии;
  • минимальное количество отходов металла — соответственно, снижение итогового прайса;
  • любая сложность.

Программа ЧПУ задаёт глубину резания, подачу и траекторию инструмента, поэтому каждая деталь в партии получается одинаковой, а ОТК проверяет размеры по чертежу.

Стоимость токарно-фрезерных работ — от 1 500 ₽ за час

Помимо непосредственных работ по токарно-фрезерным услугам, на итоговый прайс может влиять и необходимость настройки оборудования — это происходит, если изготовление деталей выполняется по индивидуальному заказу.

Основные ценообразующие критерии:

  • вид обрабатываемого металла (его твёрдость, прочность и другие физические характеристики);
  • требуемое качество к финишной поверхности;
  • количество необходимых операций;
  • сложность чертежа — конфигурация готового изделия;
  • объём заказа — чем больше количество однотипных заготовок нужно сделать, тем ниже стоимость работы с каждой из них.

На итоговую цену также влияют срочность заказа и необходимость финишной шлифовки.

Ориентировочные режимы резания

Вид металла Твёрдость, HB Глубина, мм Подача на зуб, мм (мин.) Подача на зуб, мм (макс.)
Чугун 250 0,5–2,0 0,1 0,4
Сталь углеродистая 180–280 0,5–3,0 0,2 0,4
Сталь легированная 180–280 0,5–2,5 0,1 0,4
Цветной металл - 0,5–3,0 0,1 0,4
Нержавеющая сталь - 0,5–1,0 0,1 0,3

Режимы под ваш материал и инструмент можно рассчитать в нашем калькуляторе режимов резания

Оставить заявку

Кейсы

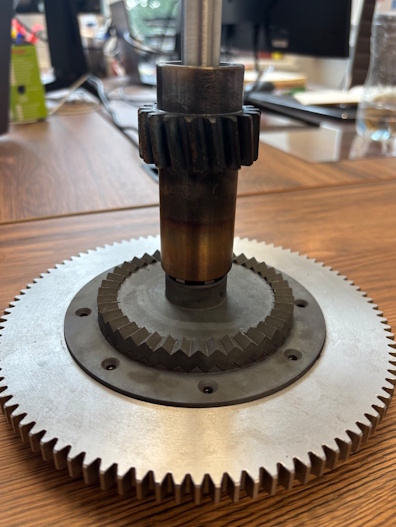

Колесо зубчатое в сборе

Мы уже писали про то, что мы делаем производство для производства Гипоидная зубчатая шестерня

Подробнее

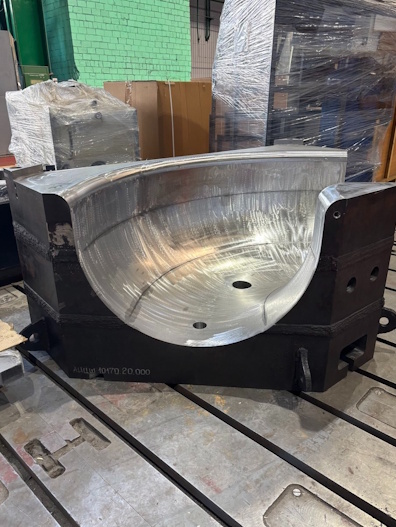

Матрица и пуансон

Инь-Ян и матрица с пуансоном - что между ними общего?

Подробнее
Фланцы и кожух из коррозионностойкой стали марки 12Х18Н10Т для сборки Патрубка ИЭ

Выполнили партию индивидуальных деталей по заказу нашего постоянного клиента. В составе заказа были фланцы и защитные кожухи.

Подробнее

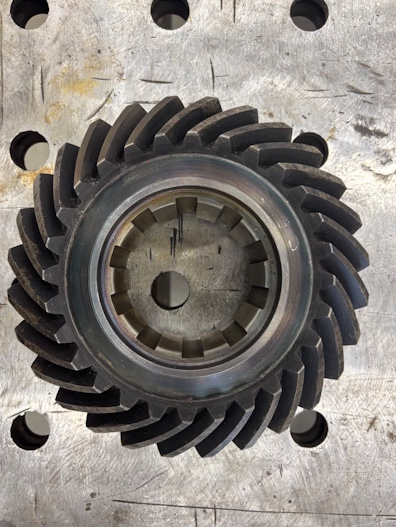

Гипоидная шестерня

Делаем производство для производства, а именно, основной элемент зубчатой передачи.

Подробнее
Токарно-фрезерная обработка детали

На этой неделе мы завершили процесс изготовления стаканов необычной геометрии.

Подробнее
Колесо зубчатое в сборе
Матрица и пуансон
Фланцы и кожух из нержавеющей стали 12Х18Н10Т
Гипоидная шестерня
Детали с необычной геометрией

Преимущества

Гибкий и индивидуальный подход
Гибкий и индивидуальный подход
Понимаем уникальность каждого бизнеса. Предоставляем гибкие решения и индивидуальные условия сотрудничества
Стратегическое партнерство
Стратегическое партнерство
Мы не просто подходим к задаче, мы становимся вашим стратегическим партнером, реализуя любые задачи и воплощая в жизнь самые масштабные идеи
Профессиональное изготовление под ключ
Профессиональное изготовление под ключ
Мы берем на себя полный цикл производства — от разработки технических чертежей до готового изделия. Ваша идея, наше исполнение
Сильные технологические партнеры
Сильные технологические партнеры
Мы работаем с передовыми заводами, используя их современное оборудование и опыт, что обеспечивает высокий уровень эффективности в каждом проекте
Точность и контроль качества
Точность и контроль качества
Гарантируем качество наших изделий. Изготавливаем в соответствии с чертежами

Как заказать

Оставить заявку
Оставить заявку
Заполните на нашем сайте
Консультация и уточнение
Консультация и уточнение
Наши специалисты свяжутся для уточнения деталей заказа и ответят на вопросы
Разработка и согласование
Разработка и согласование
Подготовка ТКП и согласование с вами
Подписание договора и спецификации
Подписание договора и спецификации
Утверждаем согласованное ранее на юридическом уровне
Изготовление и контроль
Изготовление и контроль
Начало работ с пошаговым контролем качества
Доставка готовой продукции
Доставка готовой продукции
Получите точно выполненные детали в минимальный срок

Гарантия качества

Все работы выполняются строго по чертежу, учитываются характеристики заготовок и дополнительные пожелания заказчика. Проверка осуществляется на каждом этапе работ.

Готовое изделие проходит финишный контроль по всем параметрам:

  • соответствие заданию;
  • точность размеров;
  • качество поверхности;
  • шероховатость;
  • отсутствие дефектов.

Итоговая стоимость определяется сложностью задания, видом обрабатываемого металла, срочностью работ. При выполнении заказа на большую партию однотипных деталей цена каждой единицы существенно снижается.
