Детали с эксцентриком и лысками

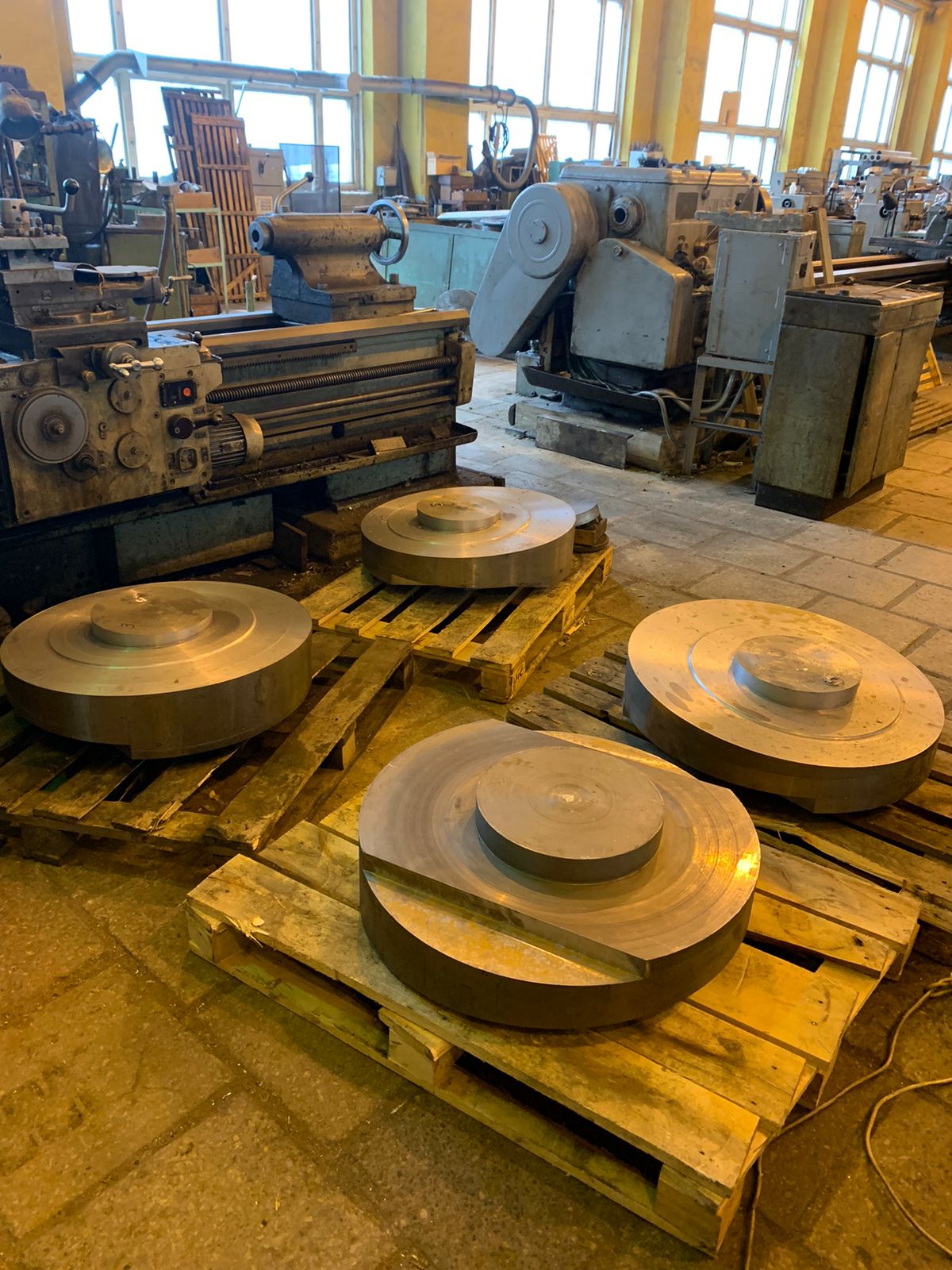

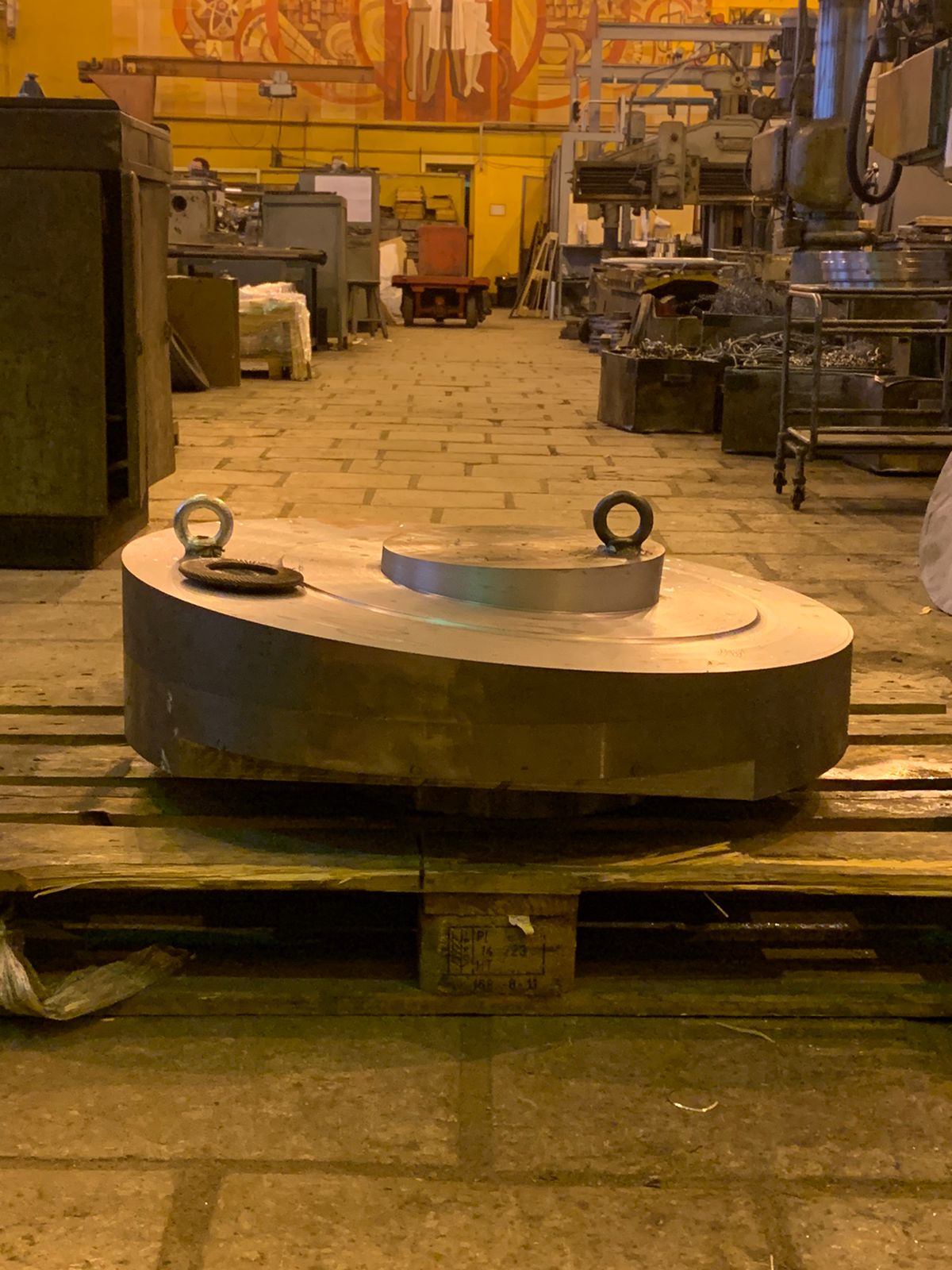

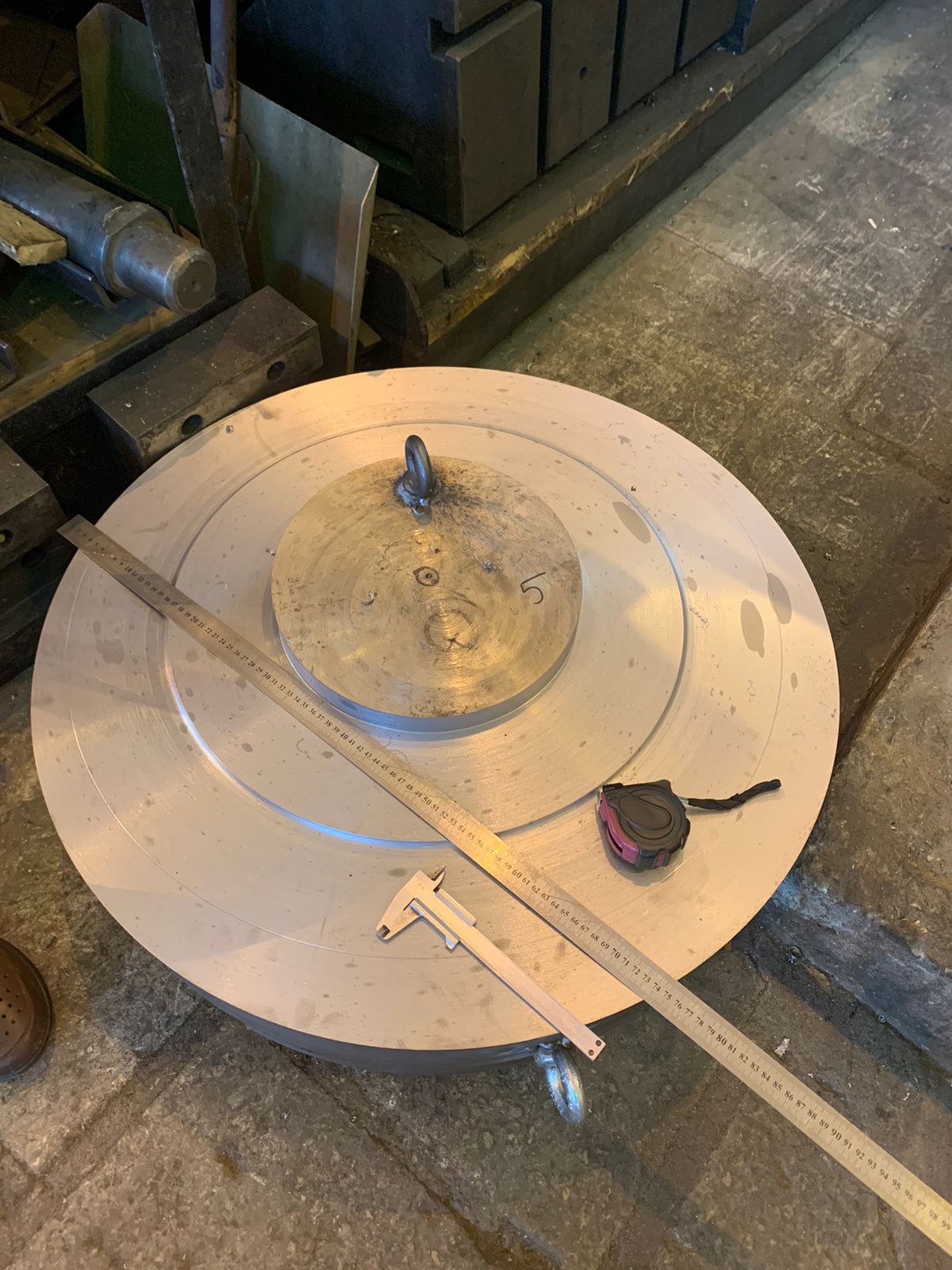

Недавно к нам поступил заказ на изготовление необычной детали - её фишка в эксцентричном расположении элементов. Если раньше мы делились фотографиями процесса, то сейчас с радостью покажем вам готовые изделия, отправленные заказчику

А пока расскажем подробнее о том, как всё устроено.

Три этапа производства:

Создание эксцентрика:

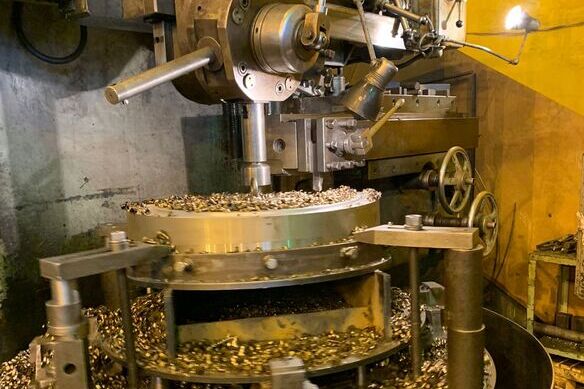

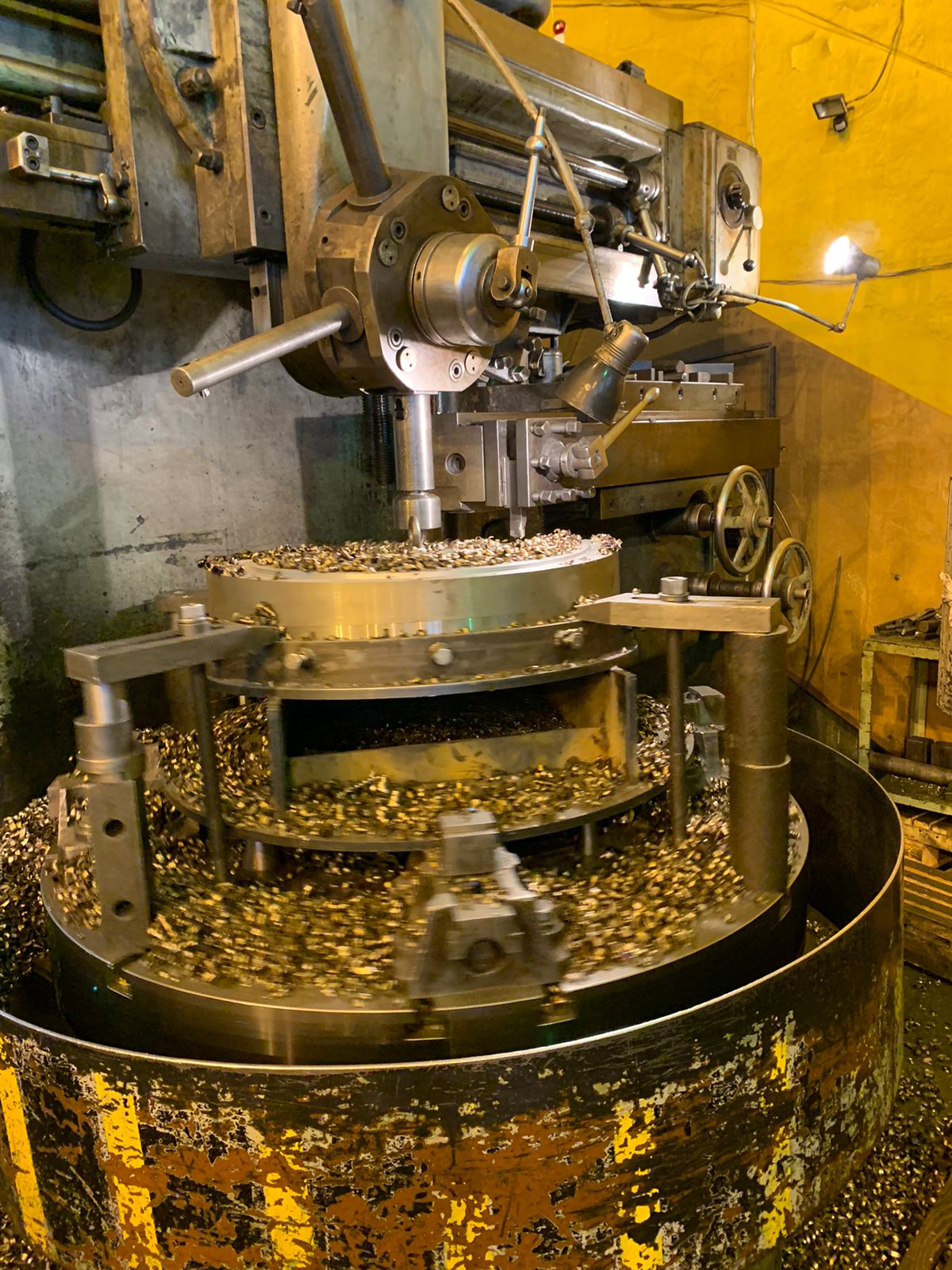

На первом этапе на карусельном станке (ДИП 500) изготавливаем основу детали – диск диаметром 360 мм с осью, смещённой на 23 мм.
Формирование лысок:

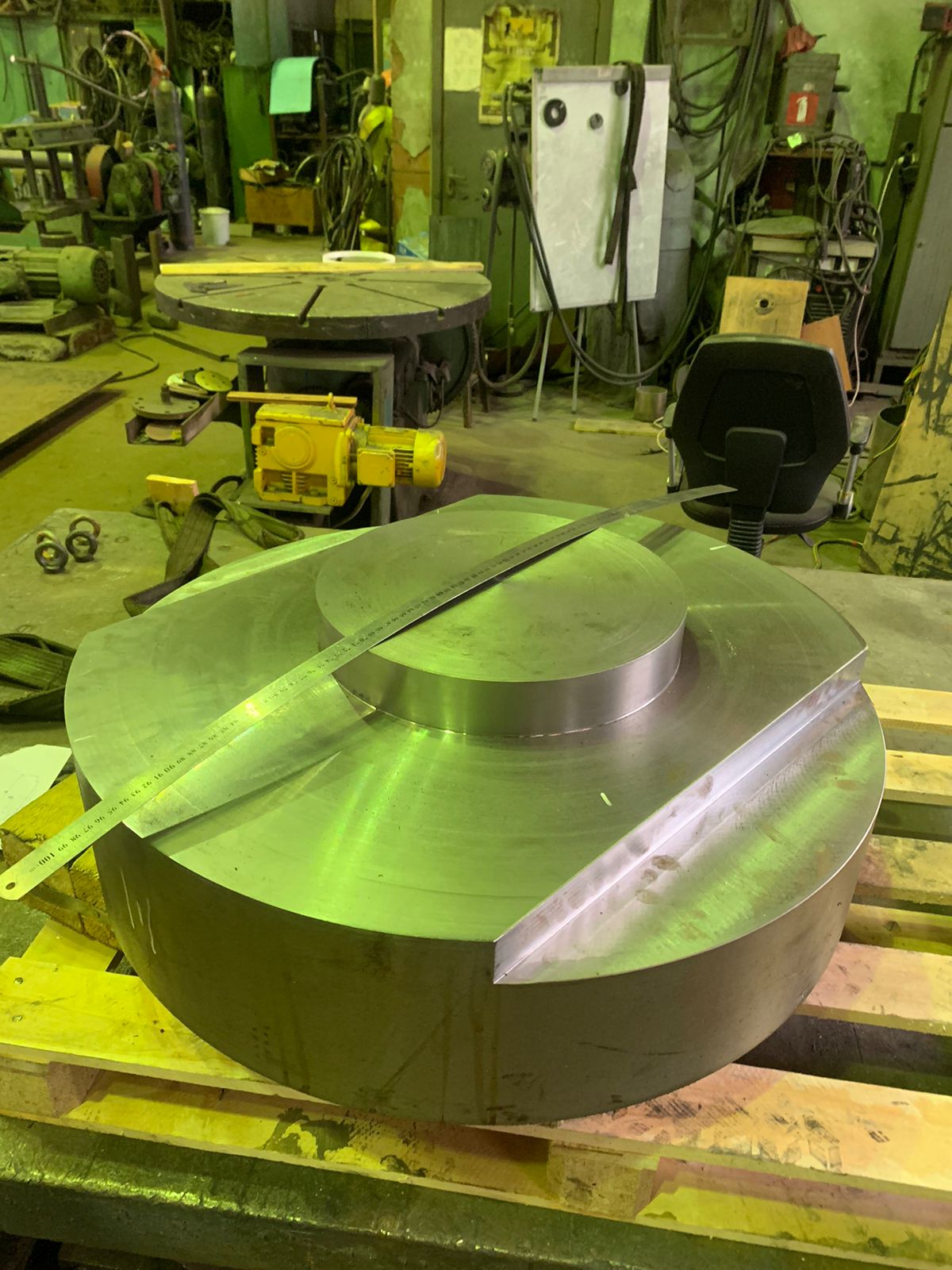

Далее на горизонтально-расточном станке создаём две лыски глубиной 39,5 мм.
Обработка под углом:

Финальный этап – обработка детали под углом к основной оси с созданием эксцентрика диаметром 300 мм. Для этого используем токарно-карусельную обработку и специально изготовленную оснастку, которая позволяет зафиксировать деталь под нужным углом.

Доступные технологии - залог оптимальной цены!

Конечно, изготовить такую деталь можно было бы на современном оборудовании с ЧПУ. Однако, мы стремимся предложить заказчикам оптимальное соотношение цены и качества. Поэтому в работе используем универсальные станки. Это потребовало от нас привлечения опытных специалистов для разработки точной оснастки и проведения сложных операций.

Результат? Качественная деталь по разумной цене!
