Гибка деталей толщиной 36 мм

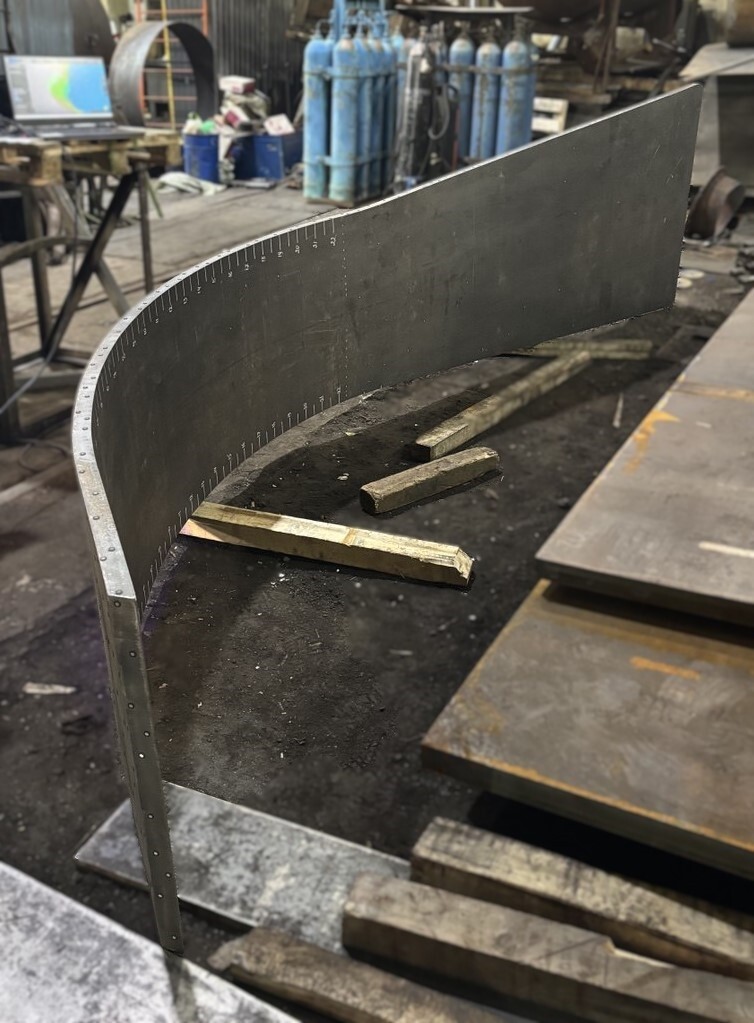

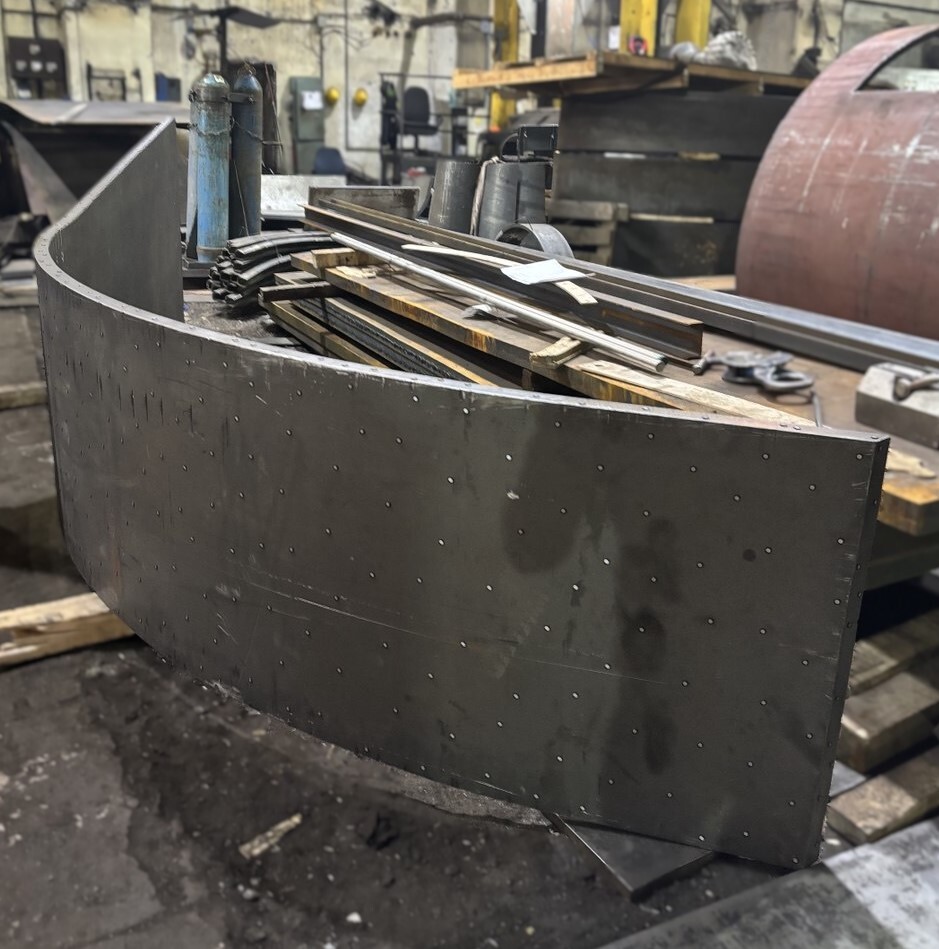

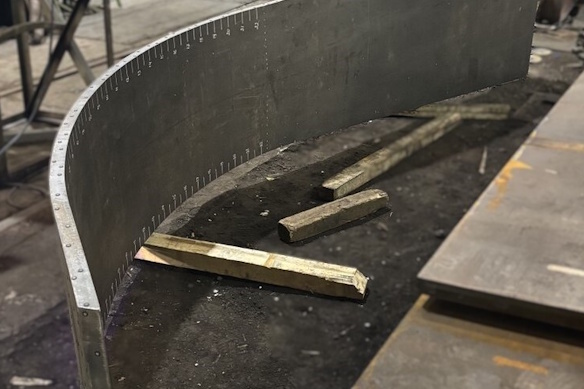

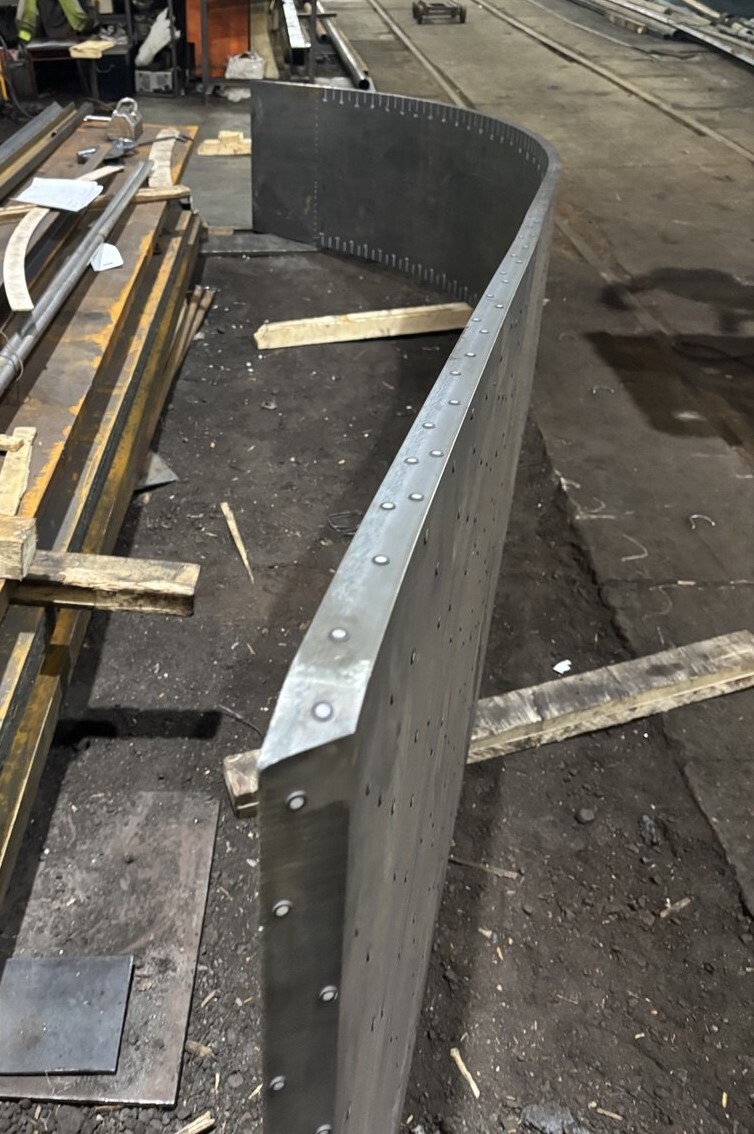

Выполнили работу по гибке деталей толщиной 36 мм из стали 09Г2С

Вес одной детали составляет порядка 1250 кг, а длина около 5,5 метров. Сложность работы заключалась в том, что после гибки нужно было до 1-2 мм попасть в нужный габарит, а для гибки таких массивных заготовок это достаточно точно. Стандартно точность на гибку такого рода деталей составляет +-5 мм. Для этого мы сделали чертеж развертки, по которой Заказчик вырезал заготовки.

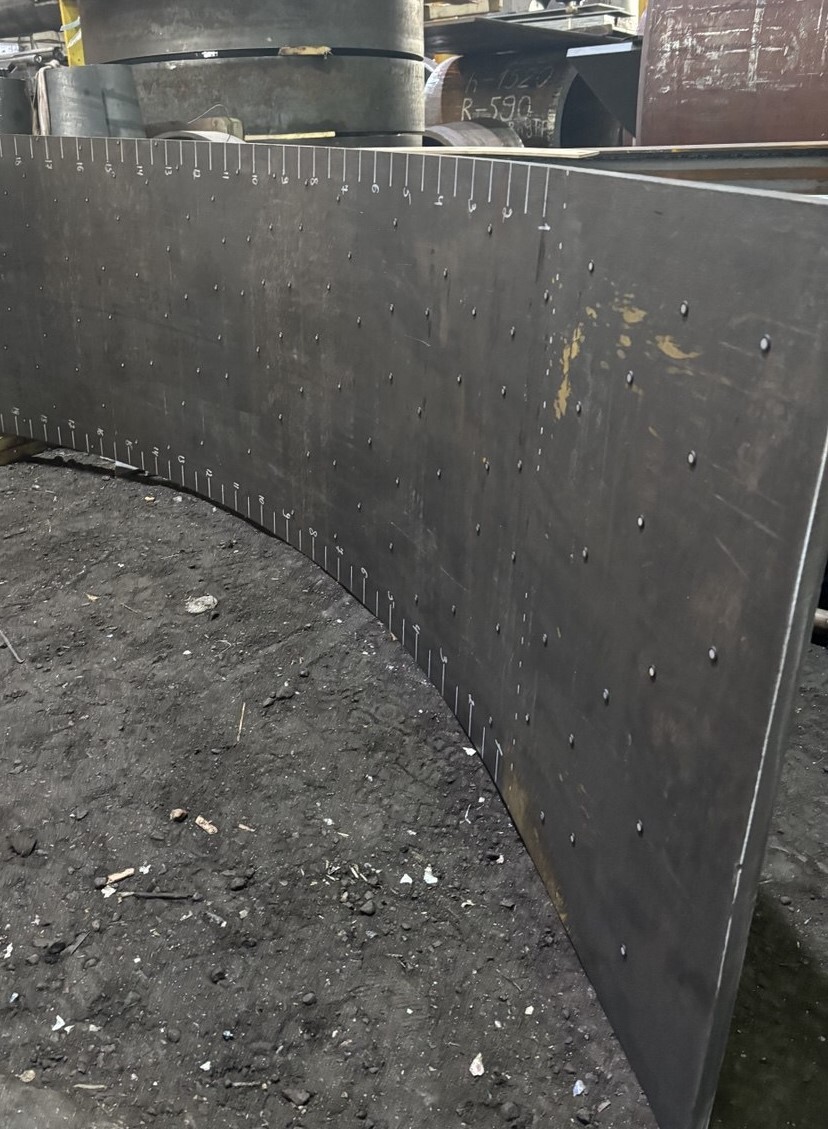

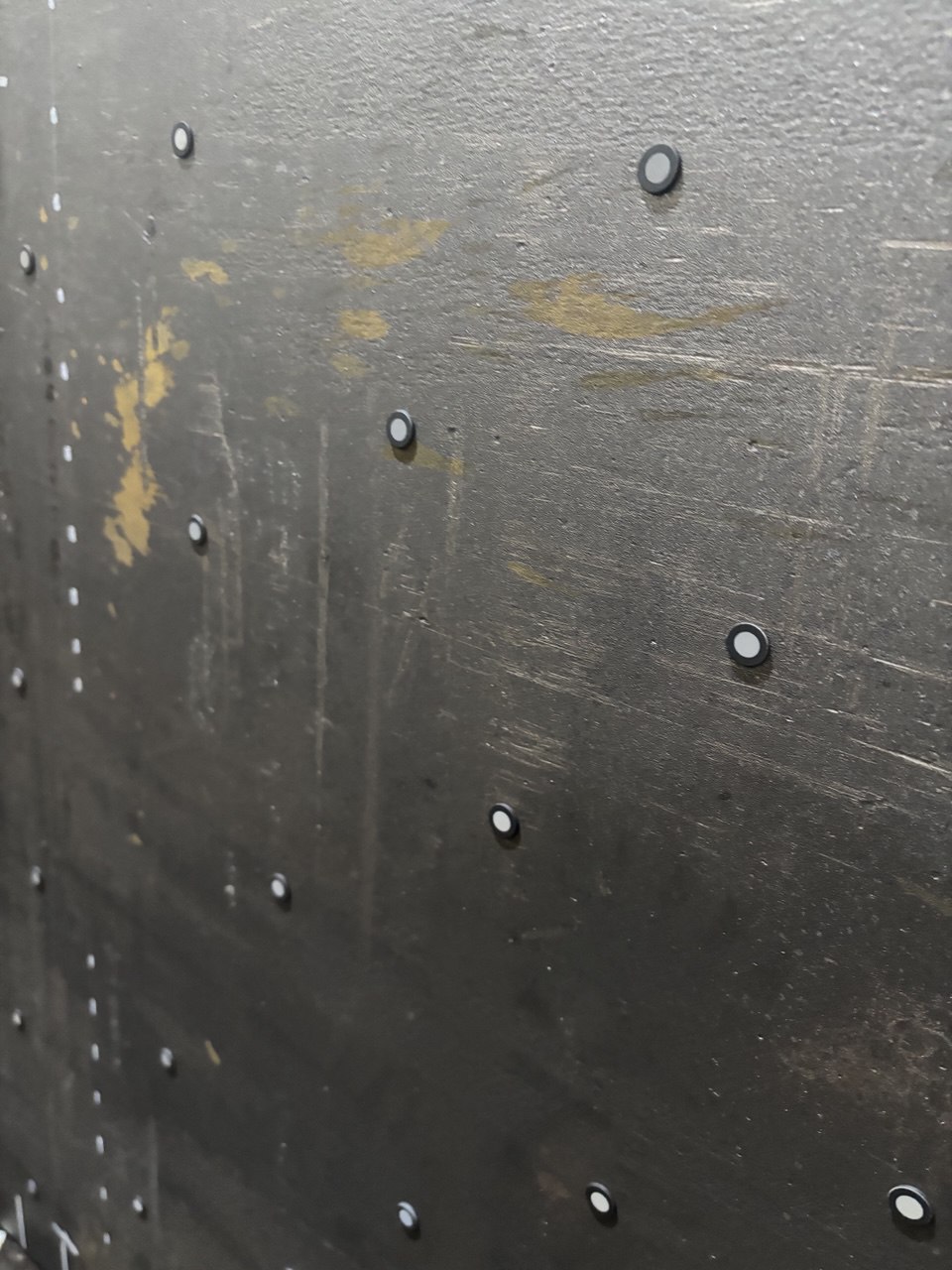

Приемку Заказчик осуществлял с помощью 3D сканирования. После сканирования мы получили цифровую трёхмерную модель нашей детали. После чего нашу модель наложили на “эталонную” цифровую модель. В итоге мы получили минимальное расхождение, которое устранили небольшой подгибкой детали. Как раз на фото вы видите “звездное небо” – это датчики для считывания геометрии сканером.
