Высокоточная механическая обработка коллектора диаметром 3,5 м

Нами проведена механическая обработка коллектора двигателя

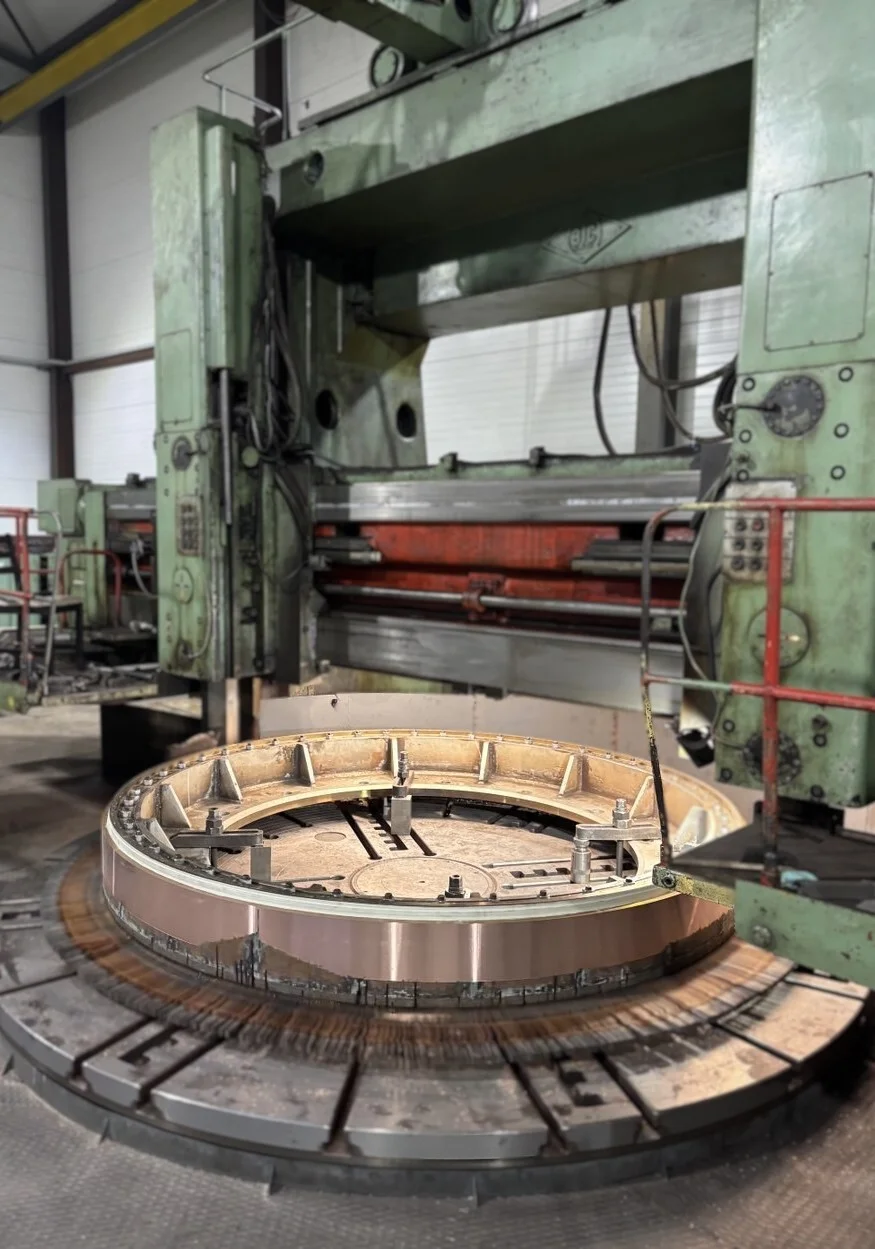

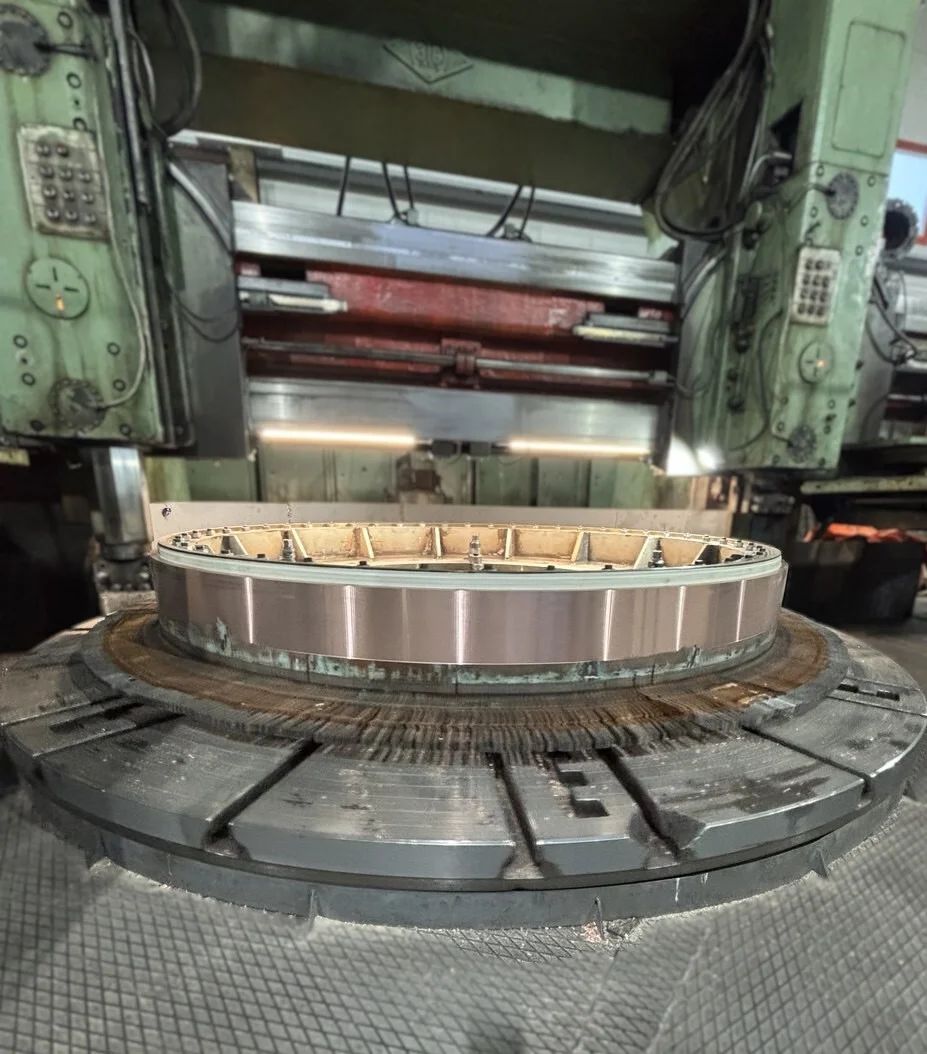

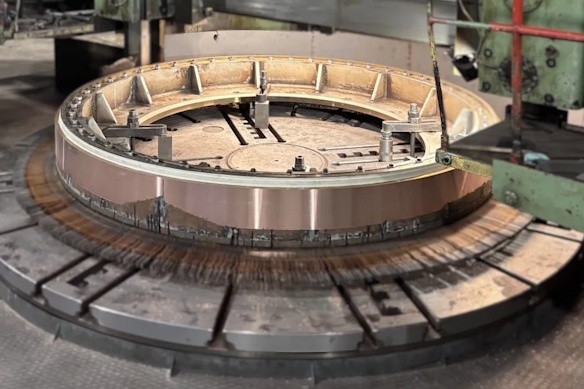

Из интересного это габариты коллектора – наружный диаметр порядка 3,5 метра, высота порядка 400 мм и вес 4750 кг (4,7 тонны). Обрабатывали наружный диаметр, образованный медными пластинами – ламелями. Нужно было достигнуть биения обрабатываемой поверхности относительно посадочной поверхности в 0,05 мм (50 мкм).

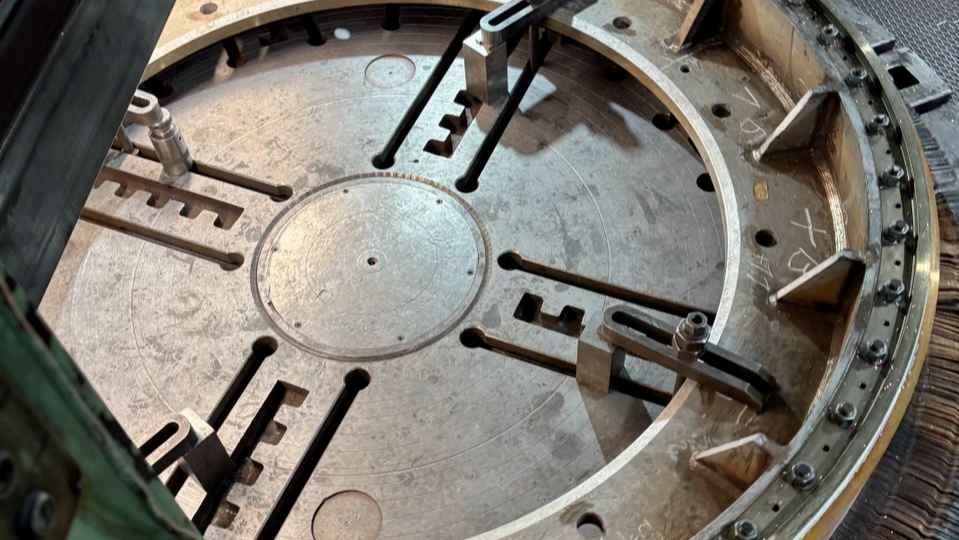

Самое сложное при работе с такими габаритными деталями – это подготовка к обработке. В данном случае мы предварительно подготавливали посадочную поверхность для позиционирования коллектора на станке. При этом, на каждом этапе присутствовал, представитель Заказчика. Еще одна трудность заключалась в перемещении детали с транспортировочной рамы на станок и обратно.
