Фрезерная обработка титана

services

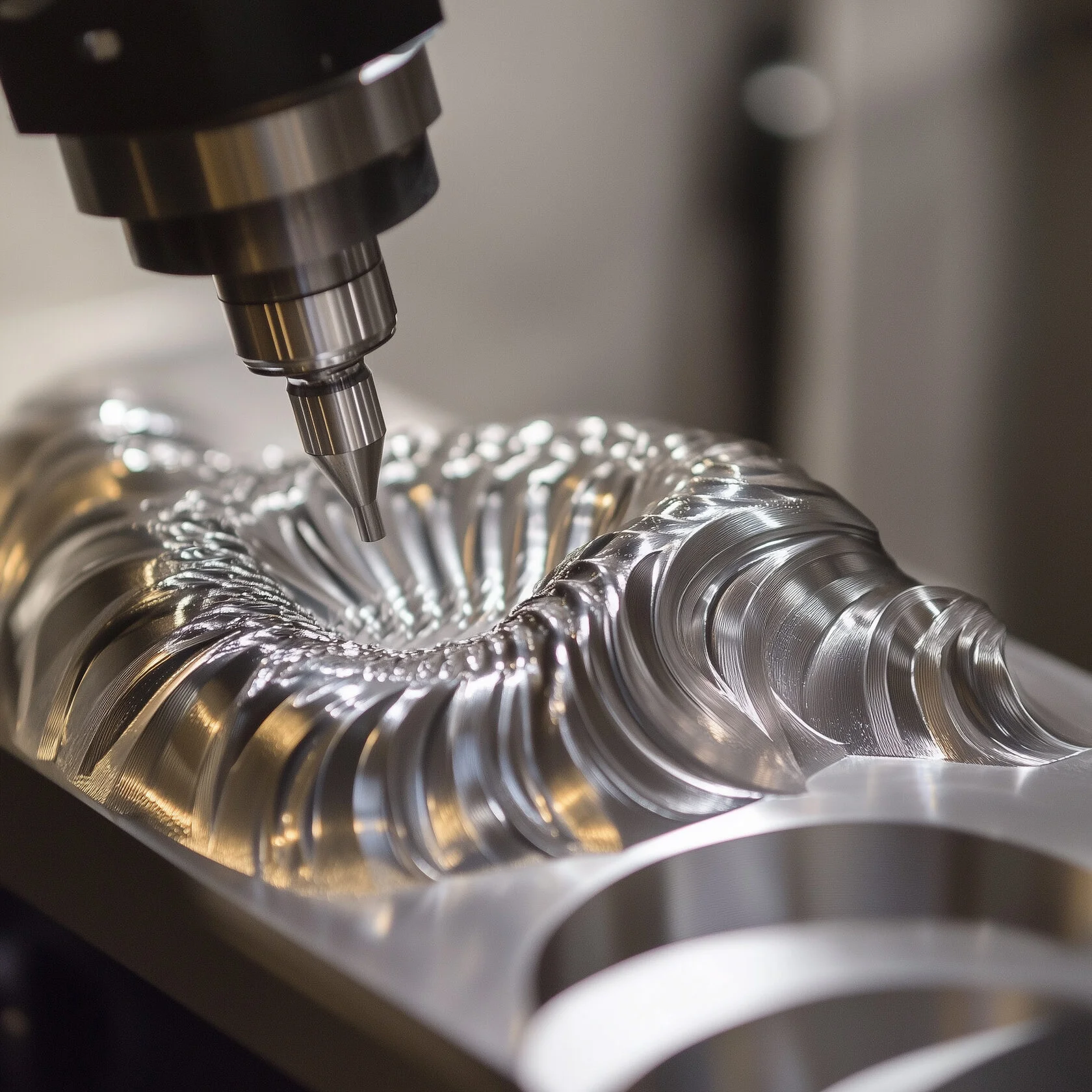

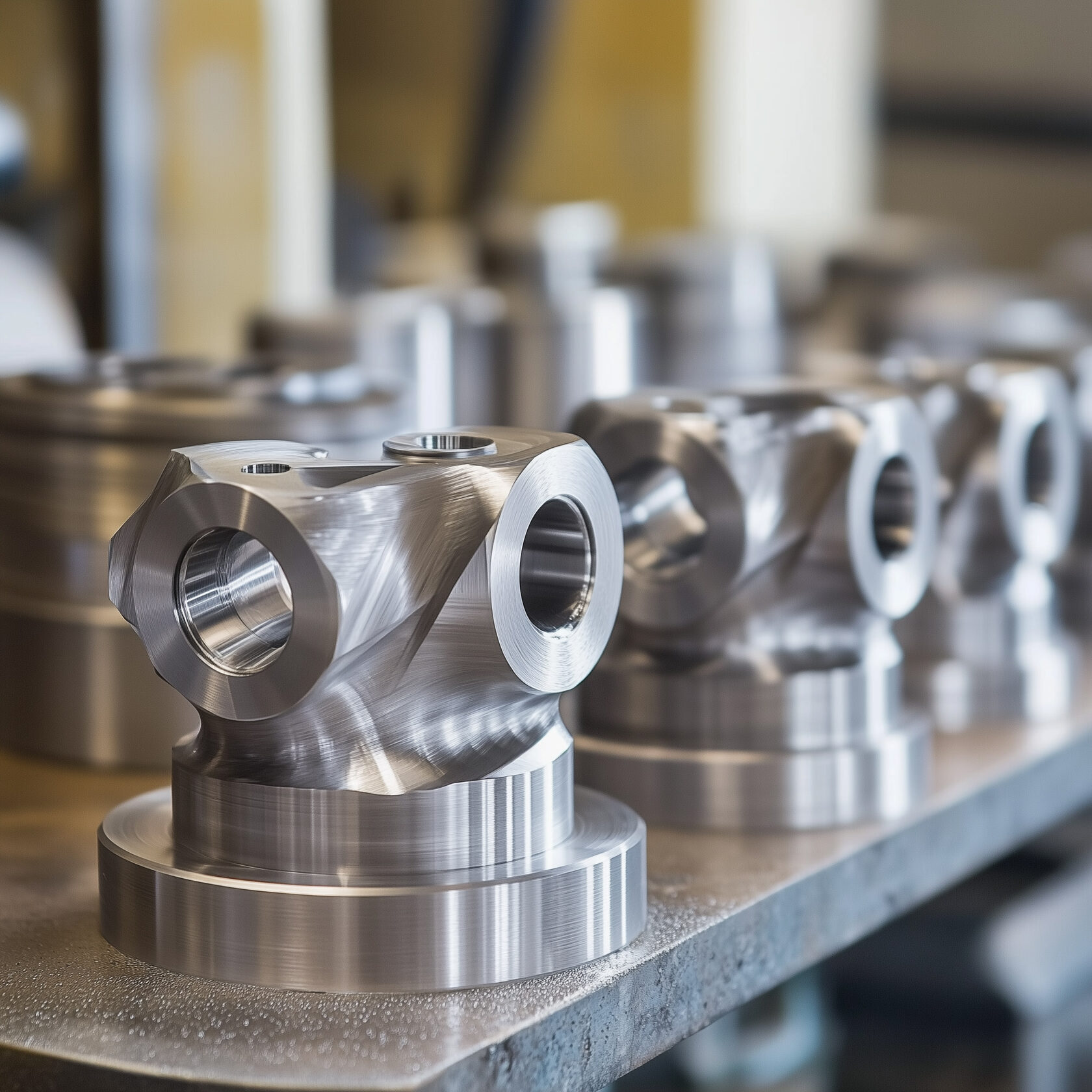

Фрезерование корпуса из титана на обрабатывающем центре Титановая деталь после фрезеровки
Оставить заявку
от 3 800 руб. / нормо-час
от
3 800
руб. / нормо-час
Готовые детали в краткие сроки
  • Точность до ±0,01 мм
  • Шероховатость до Ra 0,8 мкм
  • Пятиосевая обработка без переустановок
  • ВТ1-0, ВТ6, ВТ20, ПТ-3В и другие марки
  • От одной детали до серии

Выполняем фрезерную обработку титана на заказ в СПб и Ленинградской области. Фрезеровка титана на ЧПУ идёт на обрабатывающих центрах Mazak. Длинные и плоские детали обрабатываем на вертикальном VTC-300 II C, корпуса сложной формы — на пятиосевом VARIAXIS 500-5X II: там деталь можно обработать с пяти сторон, не снимая со стола.

Делаем корпуса и крышки приборов, косынки, рёбра, кронштейны, детали с карманами и криволинейными поверхностями. Можно заказать единичный образец, можно серию. Час работы станка стоит от 3 800 ₽, точную цену рассчитаем по чертежу.

Обработка титана на фрезерном станке: в чём сложность

Титан прочный, лёгкий и не боится коррозии. Но фрезеровать его заметно труднее, чем сталь, и на это есть три причины.

  • Тепло не уходит из зоны резания. Теплопроводность титана в несколько раз ниже, чем у стали, поэтому почти весь нагрев принимает на себя режущая кромка. Если режим подобран неправильно, фреза садится очень быстро.
  • Металл налипает на инструмент. Вязкий титан приваривается к кромке, и вместо чистого реза на детали остаются задиры и заусенцы.
  • Деталь пружинит. Модуль упругости у титана почти вдвое ниже, чем у стали. Тонкие стенки отжимаются под фрезой, начинается вибрация, и размер уходит.

Поэтому титан режем по своим правилам. Скорость резания снижаем в 3–4 раза по сравнению со сталью, а подачу держим постоянной. Стоит фрезе задержаться на месте, и поверхность наклёпывается: следующий проход пойдёт тяжелее, а инструмент износится быстрее. Работаем острыми твердосплавными фрезами, обильно подаём СОЖ и по возможности фрезеруем попутно. Тонкостенные детали зажимаем в жёсткой оснастке и снимаем припуск за несколько проходов.

Марки титана и особенности фрезерования

Марка Тип сплава Где применяется Особенности фрезерования
ВТ1-0, ВТ1-00 Технически чистый титан Химическое оборудование, медицина, корпуса приборов Режется легче остальных марок, но сильно налипает на инструмент, поэтому нужны очень острые фрезы
ПТ-3В Псевдо-α-сплав Судостроение, морская арматура, крепёж Обрабатывается чуть тяжелее ВТ1-0 и хорошо держит размер
ВТ6 α+β-сплав Авиационные детали, силовые кронштейны Самый распространённый конструкционный сплав. После термоупрочнения режем только на пониженных скоростях
ВТ20 Псевдо-α-сплав, жаропрочный Детали, работающие при нагреве до 500 °C Сильно нагружает инструмент, нужна жёсткая наладка
ВТ22 Высокопрочный α+β-сплав Высоконагруженные силовые детали Самый трудный в обработке: минимальные скорости и частая смена инструмента

Коэффициенты обрабатываемости по маркам есть на странице токарной обработки титана.

Что изготавливаем из титана

  • корпуса и крышки приборов (например, крышка и корпуса для опытного изделия);
  • косынки, рёбра и элементы сборных конструкций (одна из недавних партий);
  • кронштейны, фланцы и пластины с отверстиями;
  • детали с пазами, карманами и криволинейными поверхностями;
  • оснастку и детали для химического и морского оборудования.

Валы, втулки и крепёж из титана точим на токарных станках: так, например, сделана опытная партия метизов из ПТ-3В. Если детали нужны и точение, и фрезерование, обрабатываем её за одну установку на многофункциональном INTEGREX. Подробнее об этом на странице токарно-фрезерных работ.

Стоимость фрезерной обработки титана

Час работы обрабатывающего центра стоит от 3 800 ₽. Титановая деталь в любом случае выйдет дороже такой же стальной. Сырьё дороже, станок работает дольше из-за низких скоростей, а фрезы изнашиваются быстрее. Остальное зависит от сложности геометрии, точности, марки сплава и размера партии.

Можем работать с вашим металлом или поставить заготовку сами. Пришлите чертёж, и мы назовём цену и срок.

Частые вопросы

Да. Делаем единичные образцы, опытные партии и серии.

На чистовых проходах — до ±0,01 мм и шероховатость до Ra 0,8 мкм.

От 3 800 ₽ за нормо-час. Многое зависит от сплава: технически чистый ВТ1-0 обрабатывается быстрее, чем высокопрочные ВТ6 или ВТ22, а значит, и обходится дешевле. Точную стоимость назовём по чертежу.

Нет. Подберём и поставим титановый прокат нужной марки или возьмём в работу ваш металл.

Оставить заявку

Кейсы

Косынка и ребро из титана

Новая партия деталей из титана выполнена

Подробнее
Метизы из титана: опытная партия

Титан марки ПТ-3В был использован для изготовления крепёжных деталей.

Подробнее
Крышка и корпуса из титана

Мы изготавливаем единичные образцы опытных изделий из различных материалов

Подробнее
Косынка и ребро из титана
Метизы из титана
 Крышка и корпуса из титана

Преимущества

Гибкий и индивидуальный подход
Гибкий и индивидуальный подход
Понимаем уникальность каждого бизнеса. Предоставляем гибкие решения и индивидуальные условия сотрудничества
Стратегическое партнерство
Стратегическое партнерство
Мы не просто подходим к задаче, мы становимся вашим стратегическим партнером, реализуя любые задачи и воплощая в жизнь самые масштабные идеи
Профессиональное изготовление под ключ
Профессиональное изготовление под ключ
Мы берем на себя полный цикл производства — от разработки технических чертежей до готового изделия. Ваша идея, наше исполнение
Сильные технологические партнеры
Сильные технологические партнеры
Мы работаем с передовыми заводами, используя их современное оборудование и опыт, что обеспечивает высокий уровень эффективности в каждом проекте
Точность и контроль качества
Точность и контроль качества
Гарантируем качество наших изделий. Изготавливаем в соответствии с чертежами

Как заказать

Оставить заявку
Оставить заявку
Заполните на нашем сайте
Консультация и уточнение
Консультация и уточнение
Наши специалисты свяжутся для уточнения деталей заказа и ответят на вопросы
Разработка и согласование
Разработка и согласование
Подготовка ТКП и согласование с вами
Подписание договора и спецификации
Подписание договора и спецификации
Утверждаем согласованное ранее на юридическом уровне
Изготовление и контроль
Изготовление и контроль
Начало работ с пошаговым контролем качества
Доставка готовой продукции
Доставка готовой продукции
Получите точно выполненные детали в минимальный срок

Гарантия качества

Все работы выполняются строго по чертежу, учитываются характеристики заготовок и дополнительные пожелания заказчика. Проверка осуществляется на каждом этапе работ.

Готовое изделие проходит финишный контроль по всем параметрам:

  • соответствие заданию;
  • точность размеров;
  • качество поверхности;
  • шероховатость;
  • отсутствие дефектов.

Итоговая стоимость определяется сложностью задания, видом обрабатываемого металла, срочностью работ. При выполнении заказа на большую партию однотипных деталей цена каждой единицы существенно снижается.
