Обработка цилиндрической поверхности на токарном станке

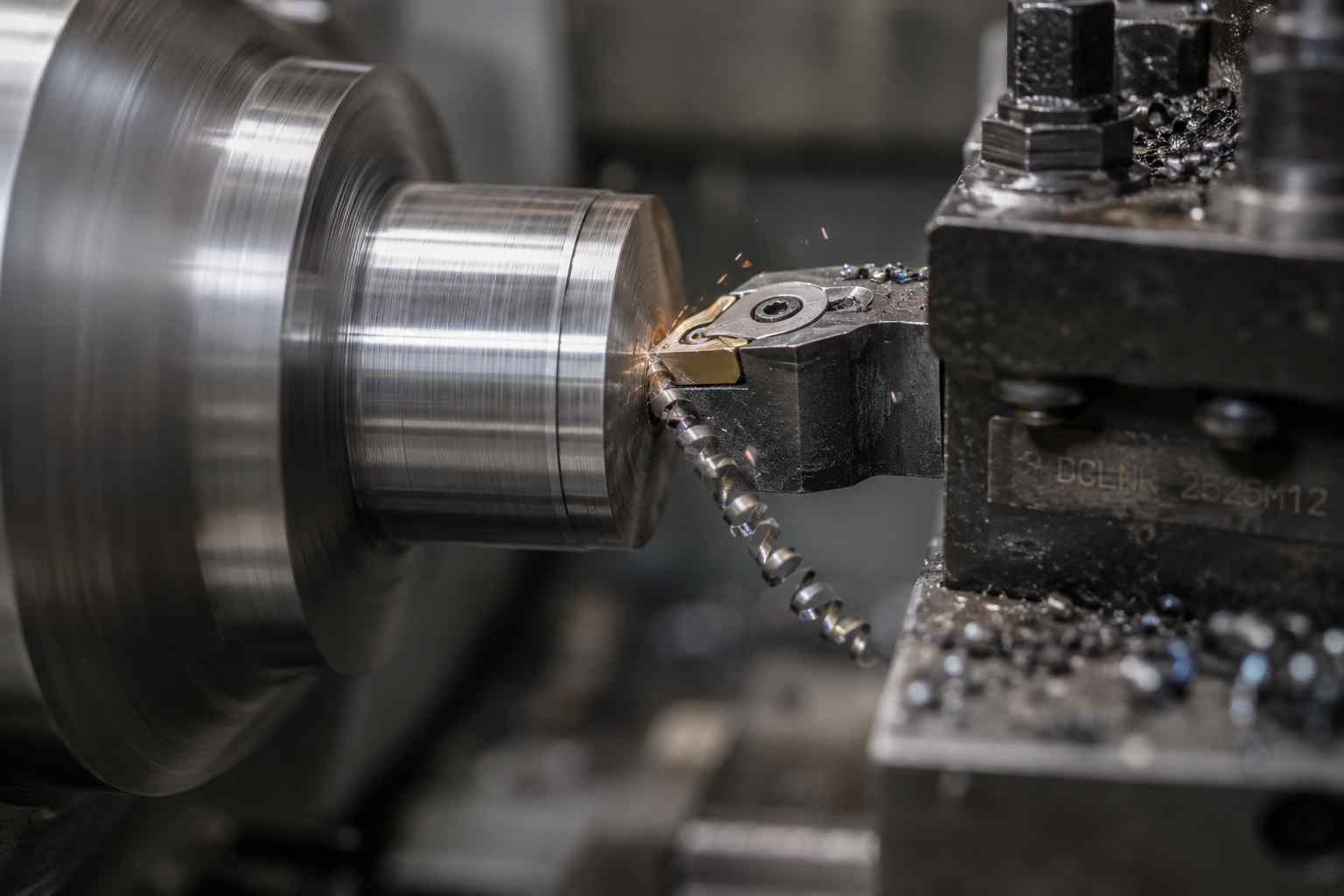

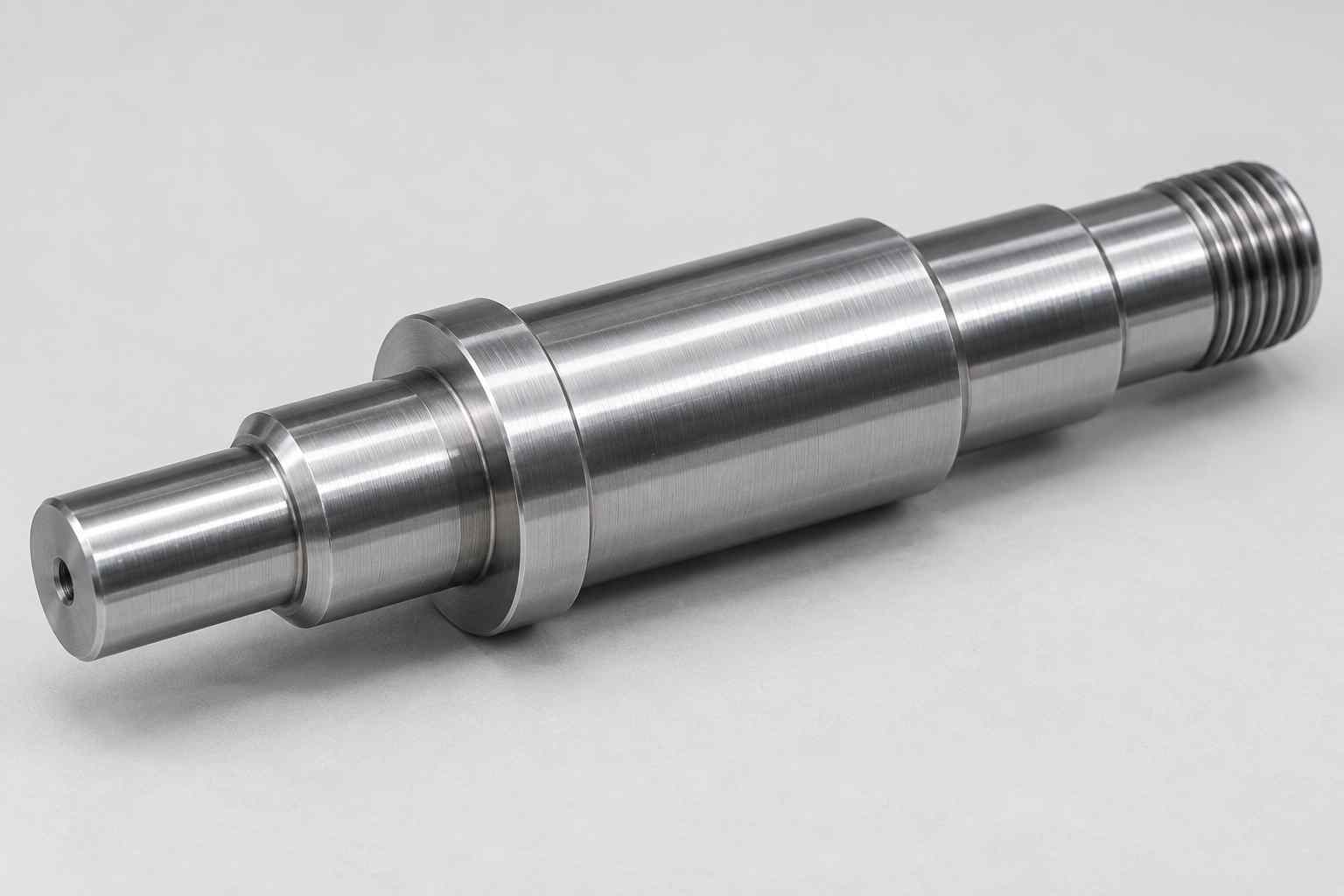

Токарная обработка цилиндрических поверхностей — одна из самых массовых операций в механообработке металла. Валы, втулки, оси, шкивы, муфты почти всегда начинаются именно с точения такой формы. Задача кажется простой: заготовка вращается в шпинделе, резец снимает слой металла. Но итоговое качество детали закладывается ещё до первого прохода — как закрепить заготовку, какой резец поставить, какой режим резания выбрать. От этих трёх решений зависит, получится ли деталь без брака. Разберём обработку цилиндрической поверхности на токарном станке по порядку — от базовых понятий до типичных ошибок.
Наружная и внутренняя цилиндрическая поверхность: в чём разница
Прежде чем говорить о технологии, стоит развести два похожих, но разных процесса.
Обтачивание — обработка наружной цилиндрической поверхности: резец снимает металл снаружи вращающейся заготовки, формируя вал, ступень или шейку под подшипник.
Растачивание — обработка внутренней цилиндрической поверхности, попросту говоря отверстия. Резец работает внутри заготовки, и здесь на первый план выходят другие сложности: ограниченный доступ, вылет расточного резца, отвод стружки из полости.
Дальше в статье в основном говорим об обтачивании наружных поверхностей — это самая массовая операция. Но большинство принципов, от закрепления до контроля дефектов, справедливы и для растачивания.

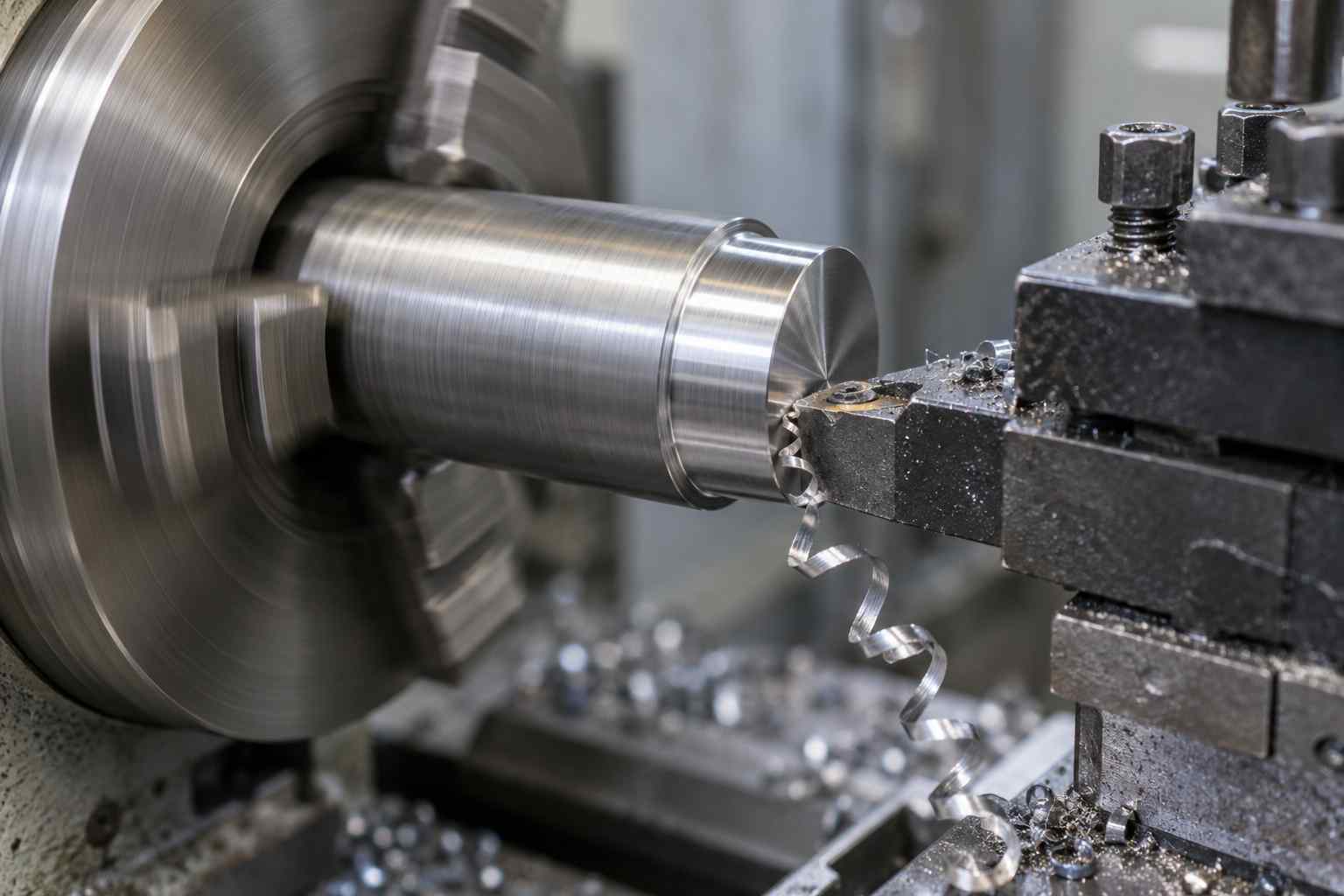

Способы закрепления заготовки
Точность будущей детали закладывается ещё на этапе установки заготовки в станок. Выбор способа зависит от жёсткости системы, а она, в свою очередь, от соотношения длины детали к диаметру (l/d) и требований к точности.
- В патроне — для коротких, достаточно жёстких заготовок. Патрон зажимает деталь с одного конца, второй остаётся консольным, поэтому способ не годится для длинных валов: слишком велик риск прогиба и вибраций. Зато это самый быстрый вариант установки, и там, где длина позволяет, токари выбирают именно его.
- В центрах, без люнета — для более длинных жёстких заготовок, обычно при l/d примерно до 12. Деталь удерживается за счёт центровых отверстий с обеих сторон, что даёт более равномерную жёсткость по всей длине, чем консольное крепление в патроне.
- В патроне с неподвижным люнетом — для нежёстких ступенчатых валов, когда консольная часть слишком длинна для обычного патрона. Люнет подпирает заготовку в дополнительной точке и компенсирует прогиб.
- В центрах с подвижным люнетом — для длинных гладких заготовок, где даже опоры в центрах не хватает. Подвижный люнет перемещается вместе с резцом и постоянно поддерживает деталь прямо в зоне резания.
Правильный выбор оснастки чаще всего и решает, получится ли деталь без волнистости и увода размера (об этих дефектах — чуть ниже). Если своей оснастки для сложной или длинной детали нет, такие операции разумнее отдать на аутсорс: в цеху с подходящим парком станков и люнетов вопрос жёсткости системы снимается сам собой.
Резцы для точения цилиндрических поверхностей
Основной инструмент для обтачивания — проходной резец. Он существует в нескольких исполнениях, и выбор конкретного типа зависит от задачи прохода.
| Тип резца | Назначение |
|---|---|
| Проходной прямой (черновой) | Быстрое снятие большого припуска, черновая обдирка |
| Проходной отогнутый | Обтачивание и одновременная подрезка торца |
| Проходной чистовой | Финишный проход с минимальной глубиной резания |
| Упорный | Точение с прижимом к упору, ступенчатые валы |
Отдельная тема — установка резца в резцедержателе. Вылет резца, то есть его выступающая часть, не должен превышать примерно 1,5 высоты стержня. При большем вылете система теряет жёсткость. Резец начинает «дрожать» при резании, и на поверхности вместо гладкого профиля появляется волнистость.
Важна и геометрия самого резца — величина переднего и заднего углов, угол в плане. Эти параметры определяют, насколько легко резец врезается в металл и какую чистоту поверхности получится обеспечить при том же режиме резания. Мы подробно разбирали эту тему в статье «Углы резания токарного резца», рекомендуем прочитать её перед тем, как выбирать резец под конкретный материал.
Этапы точения: от чернового прохода до финиша
Цилиндрическую поверхность редко получают за один проход. Стандартная последовательность — черновое, получистовое, чистовое и, при необходимости, тонкое точение. У каждого этапа своя задача.
| Этап | Задача | Шероховатость, Ra/Rz | Квалитет точности |
|---|---|---|---|
| Черновое | Снять основную часть припуска, форма ещё не важна | Rz 320–80 | 12–13 |
| Получистовое | Приблизить деталь к чертёжному размеру | Rz 40–20 | 11 |
| Чистовое | Финишная точность и шероховатость | Rz 20 — Ra 2,5 | до 6 |
| Тонкое (алмазное) | Прецизионная поверхность, минимальный съём | Ra 2,5–0,63 | сопоставим со шлифованием |
Тонкое точение выполняется на высоких скоростях резания, от 300–500 м/мин и выше, но с очень малой глубиной резания (0,014–0,05 мм) и небольшими подачами. Это принципиально другой режим по сравнению с черновой обдиркой, где важна производительность, а не чистота поверхности.
Пропускать этапы ради экономии времени не стоит. Чистовой резец, поставленный сразу после черновой обдирки с большим припуском, быстро теряет геометрию и не даёт заявленной шероховатости.
Квалитеты точности назначают по системе допусков ЕСДП (ГОСТ 25346), а параметры шероховатости — по ГОСТ 2789-73. В старой, ещё советской терминологии эти же требования называли «классом точности» и «классом чистоты» поверхности. На некоторых старых чертежах такое обозначение до сих пор встречается, и токарю приходится пересчитывать его в современные квалитеты и значения Ra/Rz.
Если по чертежу нужна не только точность, но и повышенная износостойкость поверхности, после тонкого точения иногда добавляют ещё одну операцию — обкатывание (накатывание) роликами или шариками. В отличие от точения металл здесь не снимается, а пластически деформируется в холодном состоянии, из-за чего на поверхности образуется наклёпанный слой, повышающий твёрдость и усталостную прочность детали.
Режимы резания: скорость, подача, глубина
Режим резания при точении описывается тремя основными параметрами:
- Скорость резания (v) — окружная скорость заготовки относительно резца, м/мин.
- Подача (s) — перемещение резца за один оборот заготовки, мм/об.
- Глубина резания (t) — толщина снимаемого за проход слоя металла, мм.
Эти параметры выбирают с учётом материала заготовки, марки инструмента, требуемой точности и жёсткости технологической системы. Слишком агрессивный режим на черновом проходе снижает стойкость инструмента и повышает риск вибраций, а слишком осторожный режим на чистовой операции просто неэффективен по времени.
Отдельно стоит учитывать применение СОЖ, смазочно-охлаждающей жидкости. Она снижает температуру в зоне резания, вымывает стружку и уменьшает трение резца о деталь. Благодаря этому можно держать более высокие скорости резания без потери стойкости инструмента и без перегрева самой заготовки.
Считать режимы резания вручную по эмпирическим формулам — задача трудоёмкая, требующая справочников по конкретным материалам и маркам твёрдого сплава. Чтобы не тратить на это время, проще взять готовый инструмент — наш калькулятор режимов резания, который сразу даёт ориентировочные значения скорости, подачи и глубины под конкретный материал и тип операции.
Типичные дефекты при точении и их причины
Даже при правильно выбранном резце и режиме точение может дать брак. Вот три самые частые проблемы.
Волнистость поверхности. Возникает из-за недостаточной жёсткости системы «станок, приспособление, инструмент, деталь»: чрезмерный вылет резца, слабое крепление в резцедержателе, длинная консольная заготовка без люнета. Резец начинает вибрировать, и вместо ровной поверхности получается регулярный волновой рельеф.
Огранка. Проявляется как многогранный, а не круглый профиль сечения. Частая причина — биение центров или неверно поджатый люнет, из-за чего заготовка не вращается строго вокруг своей оси.
Увод размера по длине детали. Обычно связан с износом резца в процессе прохода, особенно на длинных заготовках, или с температурной деформацией детали при интенсивном режиме без охлаждения.
Профилактика для всех трёх случаев одна и та же: правильный выбор способа закрепления под конкретную деталь, контроль вылета резца и своевременная замена изношенного инструмента. Тогда переделывать деталь заново не придётся.
Заказ услуги
Качественная обработка цилиндрической поверхности на токарном станке — это не про один «правильный» приём. Это связка трёх решений: способ закрепления заготовки, тип и установка резца, режим резания под конкретный материал и этап точения. Ошибка в любом из звеньев тут же проявляется на поверхности детали — вибрацией, огранкой или неточным размером.
На своём производстве такие связки приходится подбирать под каждую партию деталей заново. А для нестандартных валов, длинных заготовок или мелких партий содержать весь парк оснастки — люнеты, разные типы резцов, станки под разные диаметры — часто попросту невыгодно. Для таких задач проще обратиться к специализированному цеху: наша токарная обработка закрывает весь цикл, от черновой обдирки до финишного точения с нужным квалитетом и шероховатостью, под чертежи заказчика.
Частые вопросы
При точении вращается заготовка, а резец остаётся неподвижным, если не считать подачи. Это самый производительный способ получить круглое сечение. Фрезерование цилиндра (например, круговой интерполяцией на фрезерном станке с ЧПУ) применяют реже, обычно когда деталь и так обрабатывается на фрезерном центре. Шлифование же не заменяет точение, а идёт после него — это отдельная финишная операция там, где точением требуемую шероховатость получить нельзя.
Тонкое (алмазное) точение обычно даёт Ra в пределах 2,5–0,63 мкм, и для большинства деталей этого достаточно. Более низкие значения шероховатости, Ra 0,1–0,2 и ниже, точением получить практически невозможно. Здесь нужна отдельная операция — шлифование, полирование или доводка, а точение выступает лишь подготовительным этапом перед ними.
Не всегда. При малых глубинах резания и невысоких скоростях, например на тонком точении цветных сплавов, допустима обработка «всухую». А вот при обработке нержавеющих и жаропрочных сталей, где стружка склонна к налипанию на резец, СОЖ практически обязательна — без неё резко падает стойкость инструмента и растёт риск температурных деформаций детали.
Квалитеты точности размеров определяет ГОСТ 25346 (система ЕСДП), а числовые значения шероховатости Ra и Rz — ГОСТ 2789-73. Конкретные требования по каждому параметру указывает конструктор в чертеже, токарь уже подбирает под них этапы точения и режимы резания.
Цена складывается из нескольких вещей. Материал — нержавеющая или жаропрочная сталь обрабатывается медленнее и с большим износом инструмента, чем обычная конструкционная. Точность и шероховатость — чем выше квалитет, тем больше проходов и времени. Длина и диаметр детали тоже играют роль. Ну и размер партии: мелкосерийный заказ почти всегда дороже в пересчёте на деталь, потому что львиная доля времени уходит на наладку и подбор оснастки.
