Электроэрозионная обработка: шпоночный паз высотой более метра

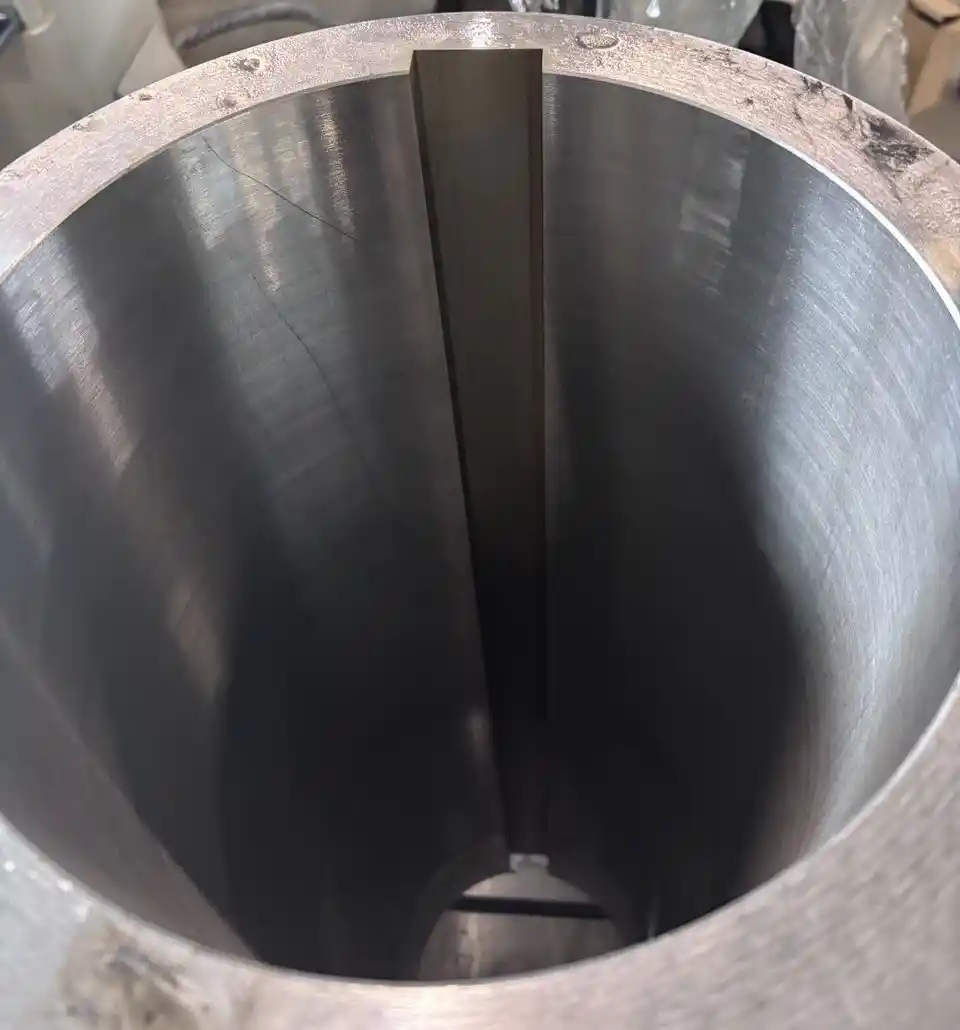

Изготовили сквозной шпоночный паз высотой 1120 мм.

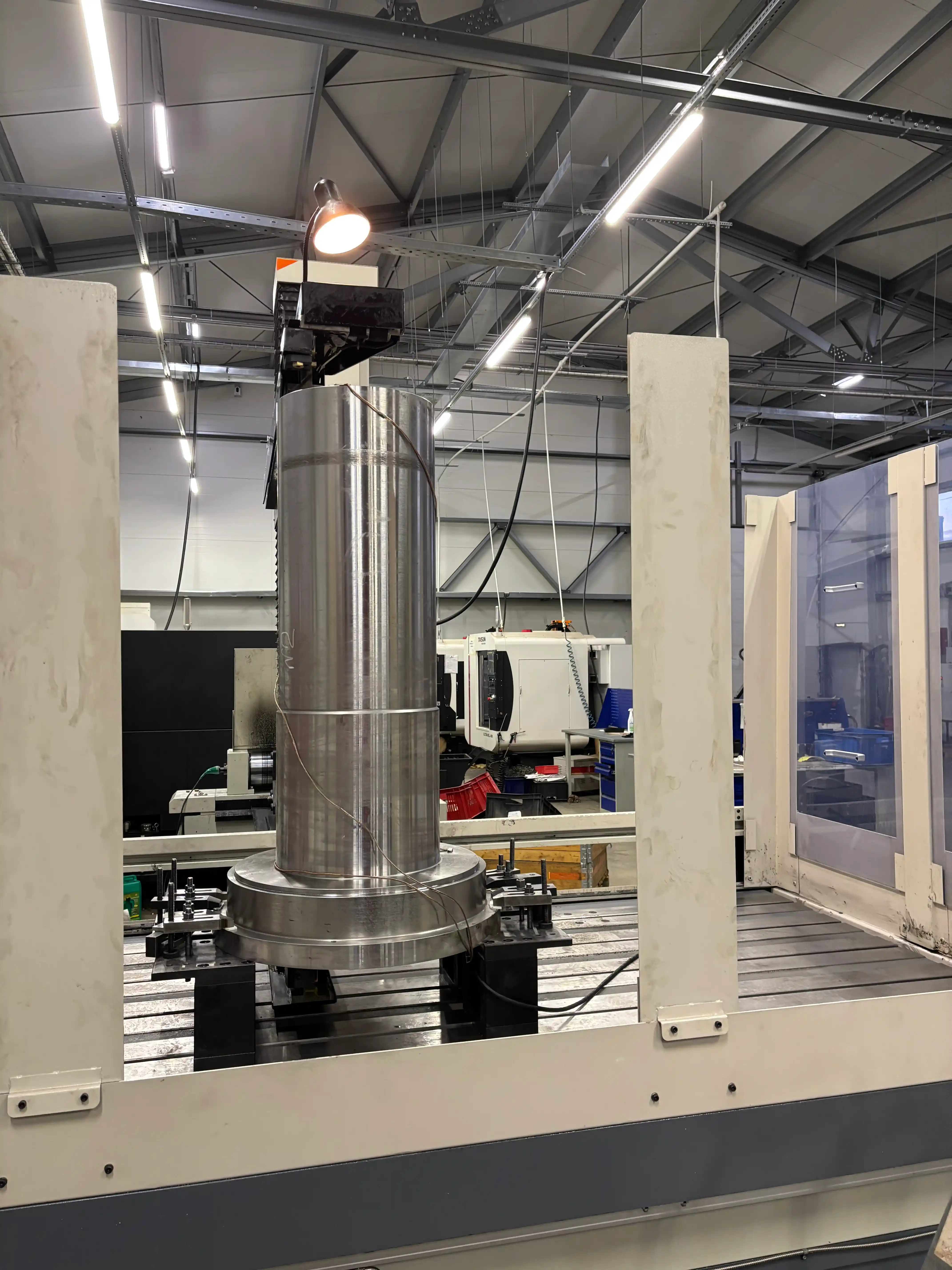

Аванпром реализовал высокоточный проект по изготовлению сквозного шпоночного паза высотой 1120 мм в детали из нержавеющей стали весом около 450 кг. Задача требовала не только точности, но и выбора технологии, способной обеспечить стабильный результат при обработке столь габаритного элемента.

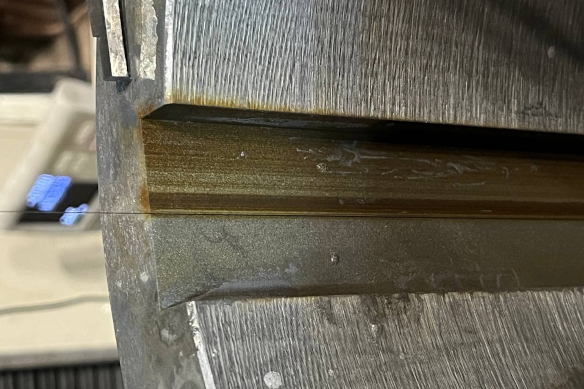

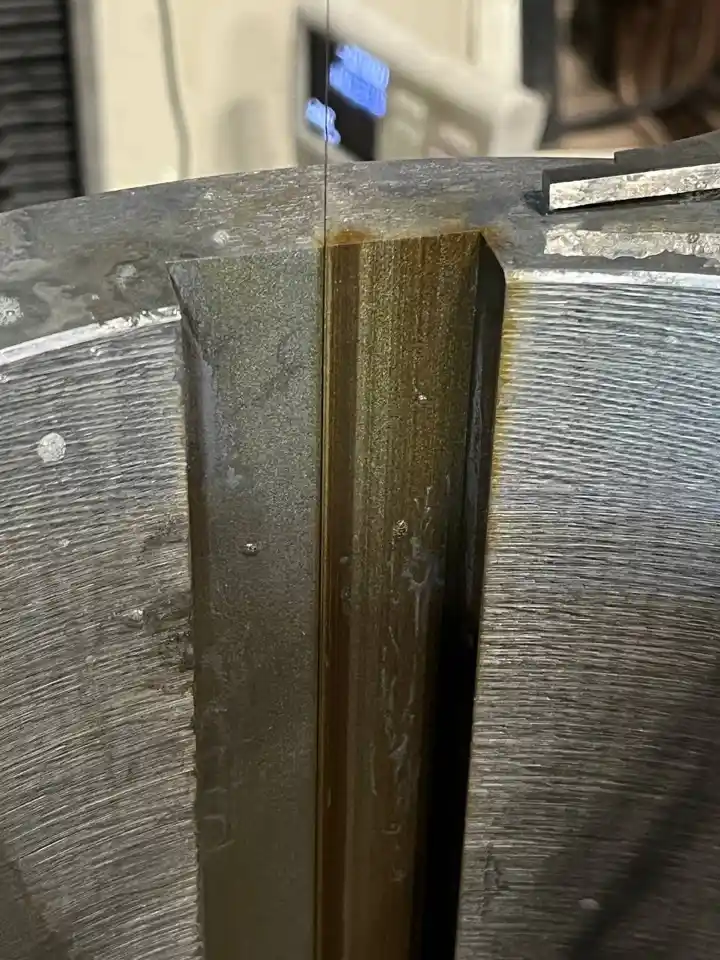

Для выполнения работ была применена проволочно-вырезная электроэрозионная обработка — метод, позволяющий формировать сложные контуры без механического воздействия на материал. В качестве инструмента использовалась тонкая проволока-электрод диаметром от 0,02 мм, что обеспечивает минимальные деформации и высокую точность обработки.

Использование данной технологии позволило достичь заданных параметров: ширина паза составила 45 мм с допуском 0,06 мм, параллельность граней — 0,03 мм, а шероховатость поверхности — на уровне Ra 3,2.

Обработка заняла около 70 часов — длительность обусловлена высокими требованиями к точности и качеству поверхности. Проект стал примером эффективного применения электроэрозионной технологии при работе с крупногабаритными и высокоточными деталями.
