Токарная обработка крупногабаритных деталей

Оставить заявку
от 2 500 ₽/час
от
2 500
₽/час

Обработка деталей большого диаметра, длины или веса требует иного подхода, чем стандартная токарная обработка. Здесь важны не только точность резца, но и правильное крепление заготовки, контроль жёсткости системы «станок — деталь — инструмент» и распределение нагрузки при вращении массивной болванки. Мы выполняем токарную обработку крупногабаритных деталей в Санкт-Петербурге — от подготовки технологического процесса до доставки готового изделия заказчику.

Какие детали считаются крупногабаритными

К крупногабаритным относят заготовки, которые по диаметру, длине или массе выходят за пределы возможностей стандартного патрона универсального токарного станка. Как правило, это:

  • фланцы и кольца большого диаметра;
  • маховики, шкивы, бандажи;
  • корпусные детали редукторов и насосов;
  • валы значительной длины;
  • барабаны, цилиндры, обечайки;
  • крупные зубчатые венцы и колёса.

Такие заготовки нельзя закрепить в обычном трёхкулачковом патроне — для них требуется отдельная технологическая оснастка и другой тип оборудования.

Технологические особенности обработки крупногабаритных деталей

Работа с крупными заготовками отличается от обычной токарной обработки по нескольким ключевым параметрам:

  1. Способ крепления. Массивную деталь фиксируют не в патроне, а на планшайбе или столе станка — с помощью прижимов, упоров и технологических приспособлений, рассчитанных индивидуально под геометрию заготовки.
  2. Контроль жёсткости и вибраций. Чем больше вылет и масса заготовки, тем выше риск вибраций при резании, которые ухудшают чистоту поверхности и точность размеров. Мы подбираем режимы резания и последовательность проходов так, чтобы минимизировать деформацию детали в процессе обработки.
  3. Балансировка. Для деталей, вращающихся с высокой скоростью, важно исключить дисбаланс — неравномерное распределение массы приводит к биению и ускоренному износу оборудования.
  4. Термический фактор. При длительной обработке крупная заготовка нагревается неравномерно, что может привести к отклонению размеров после остывания. Это учитывается при построении технологического процесса и контроле готовой детали.
  5. Многоэтапность. Крупногабаритные детали часто требуют нескольких переустановок и комбинации токарной обработки с фрезерными, расточными или шлифовальными операциями для получения финальной геометрии.

Токарно-карусельная обработка — основной метод для крупных деталей

Для деталей большого диаметра при относительно небольшой длине применяется токарно-карусельная обработка — заготовка устанавливается на горизонтальный вращающийся стол-планшайбу, а не зажимается в патроне вертикального шпинделя, как на обычном токарном станке. Такая схема снижает нагрузку на крепёжные элементы и позволяет обрабатывать детали, которые физически не помещаются в патрон стандартного оборудования. Метод востребован при изготовлении крупных фланцев, колец, корпусных деталей и элементов дискового типа.

Отрасли применения

Токарная обработка крупногабаритных деталей востребована там, где производство или ремонт оборудования связаны с тяжёлыми, массивными узлами:

  • тяжёлое машиностроение — станины, корпусные детали промышленного оборудования;
  • энергетика — элементы турбин и генераторов, фланцы и кольца энергетического оборудования;
  • нефтегазовая отрасль — детали насосного и компрессорного оборудования;
  • судостроение — валы, ступицы, крупные фланцевые соединения;
  • горнодобывающая и металлургическая промышленность — детали дробильного и прокатного оборудования.

Логистика крупногабаритных деталей

Работа с массивными заготовками не заканчивается на станке. Мы учитываем габариты и вес детали ещё на этапе приёма заказа — от способа доставки заготовки на производство до упаковки и транспортировки готового изделия. При необходимости организуем доставку негабаритных грузов транспортом, соответствующим весу и размерам конкретной детали.

Ответы на частые вопросы заказчиков

Какие детали считаются крупногабаритными?

Заготовки, которые по диаметру, длине или массе не помещаются в стандартный патрон универсального токарного станка и требуют иной технологической оснастки — планшайбы, стола, специальных упоров.

Каким оборудованием обрабатываются крупногабаритные детали?

В зависимости от геометрии заготовки применяется токарно-карусельная обработка, токарно-винторезные станки увеличенной размерности либо комбинация токарных операций с фрезерными и расточными.

Можно ли заказать обработку одной детали, а не партии?

Да, мы принимаем как единичные заказы, так и серийное изготовление крупногабаритных деталей.

Как рассчитывается стоимость обработки крупногабаритной детали?

Стоимость зависит от материала, сложности геометрии, требуемой точности и количества операций. Точный расчёт выполняется после изучения чертежа.

Организуете ли вы доставку готовых деталей?

Да, при необходимости организуем доставку готовых изделий с учётом их габаритов и веса.

Оставить заявку

Кейсы

Детали для автомобилестроения

Работа оказалась не совсем простой, но в тоже время “творческой”. Мы такие задачи любим.

Подробнее
Токарно-фрезерная обработка детали

На этой неделе мы завершили процесс изготовления стаканов необычной геометрии.

Подробнее
Насос шариковой очистки НШО 2К

Насос шариковой очистки НШО 2К готов и отправлен к нашим заказчикам!

Подробнее
Детали с эксцентриком и наклоном

Мы с радостью объявляем о старте нового проекта, который требует от нас максимальной точности и профессионализма: обработка деталей с эксцентриком и наклоном.

Подробнее

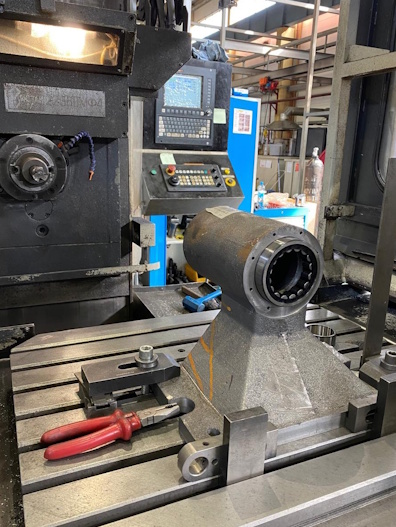

Корпусные детали из чугуна Сч20

Немногие берутся за обработку чугуна, особенно марки Сч20

Подробнее
Детали для автомобилестроения
Токарно-карусельная обработка крановых опор
Детали с необычной геометрией
Детали с эксцентриком и наклоном
Корпусные детали из чугуна Сч20

Преимущества

Гибкий и индивидуальный подход
Гибкий и индивидуальный подход
Понимаем уникальность каждого бизнеса. Предоставляем гибкие решения и индивидуальные условия сотрудничества
Стратегическое партнерство
Стратегическое партнерство
Мы не просто подходим к задаче, мы становимся вашим стратегическим партнером, реализуя любые задачи и воплощая в жизнь самые масштабные идеи
Профессиональное изготовление под ключ
Профессиональное изготовление под ключ
Мы берем на себя полный цикл производства — от разработки технических чертежей до готового изделия. Ваша идея, наше исполнение
Сильные технологические партнеры
Сильные технологические партнеры
Мы работаем с передовыми заводами, используя их современное оборудование и опыт, что обеспечивает высокий уровень эффективности в каждом проекте
Точность и контроль качества
Точность и контроль качества
Гарантируем качество наших изделий. Изготавливаем в соответствии с чертежами

Как заказать

Оставить заявку
Оставить заявку
Заполните на нашем сайте
Консультация и уточнение
Консультация и уточнение
Наши специалисты свяжутся для уточнения деталей заказа и ответят на вопросы
Разработка и согласование
Разработка и согласование
Подготовка ТКП и согласование с вами
Подписание договора и спецификации
Подписание договора и спецификации
Утверждаем согласованное ранее на юридическом уровне
Изготовление и контроль
Изготовление и контроль
Начало работ с пошаговым контролем качества
Доставка готовой продукции
Доставка готовой продукции
Получите точно выполненные детали в минимальный срок

Гарантия качества

Все работы выполняются строго по чертежу, учитываются характеристики заготовок и дополнительные пожелания заказчика. Проверка осуществляется на каждом этапе работ.

Готовое изделие проходит финишный контроль по всем параметрам:

  • соответствие заданию;
  • точность размеров;
  • качество поверхности;
  • шероховатость;
  • отсутствие дефектов.

Итоговая стоимость определяется сложностью задания, видом обрабатываемого металла, срочностью работ. При выполнении заказа на большую партию однотипных деталей цена каждой единицы существенно снижается.
